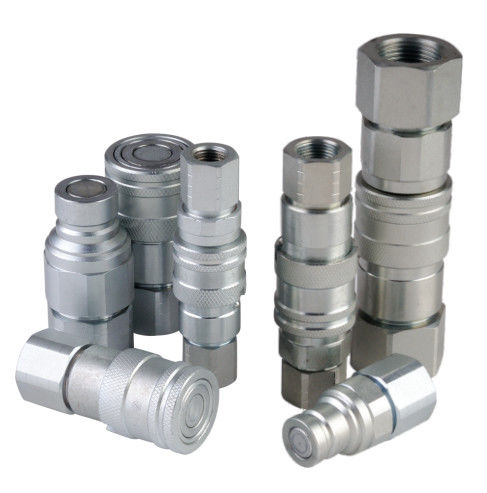

Accoppiatore rapido ad alta pressione idraulico del fronte piano con la chiusura della manica a chiave 1/4"

Accoppiatore rapido ad alta pressione idraulico del fronte piano con la chiusura della manica a chiave 1/4"

  • Evidenziare

    Giunti idraulici ad alta pressione del fronte piano

    ,

    Accoppiamento unito rapido idraulico

    ,

    Chiudendo l'accoppiamento a chiave rapido idraulico 1/4" della manica

  • Dimensione
    1/4" - 1"
  • Struttura
    Incavo e spina
  • Norma
    ISO16028
  • Tipo
    Accoppiamento
  • Materiale
    Acciaio al carbonio
  • Collegamento
    & femminile; Maschio
  • Applicazione
    petrolio, gas e servizio chimico generale
  • Pressione di esercizio
    10000 PSI
  • Luogo di origine
    Shanghai, Cina
  • Marca
    carterberg
  • Certificazione
    IATF16949
  • Numero di modello
    CB-2
  • Quantità di ordine minimo
    Negoziato
  • Prezzo
    Negotiation
  • Imballaggi particolari
    Cartone
  • Tempi di consegna
    7-20 giorni del lavoro
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union
  • Capacità di alimentazione
    5000~20000 pc/month

Accoppiatore rapido ad alta pressione idraulico del fronte piano con la chiusura della manica a chiave 1/4"

Progettazione piana del fronte con un giunto idraulico ad alta pressione chiudente brevettato della manica



Il raccordo rapido idraulico ad alta pressione caratterizza una progettazione piana del fronte con una manica chiudente brevettata che gira automaticamente una volta collegata. Il sistema auto-bloccaggio impedisce la sconnessione indesiderata e fornisce rapido senza perdita si collega e le soluzioni del rilascio rapido nelle applicazioni pressurizzate. La manica rapida della coppia deve essere stata allineata fra il perno di bloccaggio e la tacca o la sconnessione del rilascio.

L'accoppiamento è disponibile nelle dimensioni che variano da 1/8" a 3/8' ed alle opzioni BSP e NPT del porto. Il fronte piano, chiudendo progettazione ed il materiale a chiave durevole del acciaio al carbonio per fornire affidabile rapidamente per collegare le soluzioni nelle applicazioni con una pressione di esercizio di 700 – 720 barre fino a 10.000 PSI. La progettazione piana del fronte limita la perdita e contaminazione fluide dei circuiti idraulici nelle applicazioni ad alta pressione quali gli utensili per il taglio di emergenza, costruzione mobile e macchine industriali ed impianti.



DIMENSIONE CORPOREA Pressione stimata (PSI) Flusso stimato (gal/mn) Gamma di temperature (guarnizioni di std) Materiale standard della guarnizione
1/4" 5000 3 -20℃~+80℃ NBR
3/8" 3000 6
1/2» 3000 12
3/4" 3000 28
1" 3000 50





I nostri numerosi studi finalizzati offrono un rapido sbirciano come aiutiamo i nostri clienti a migliorare la produttività, l'efficienza e la sicurezza nelle numerose applicazioni idrauliche. Impedire le perdite idrauliche ed il tempo morto non pianificato del macchinario è critico a soddisfare le richieste di produttività. Le nostre soluzioni idrauliche migliorare non solo le applicazioni idrauliche ma le vostre operazioni commerciali e prestazione globali.

Offriamo una vasta serie di prodotti con:

Accoppiatori rapidi del fronte piano

Accoppiatori rapidi infilati

Accoppiatori di stile della bambola

Accoppiatori infilati di stile della bambola

Accoppiamenti rapidi ad alta pressione

piatti dell'Multi-accoppiatore

Cappucci parapolvere ed accessori dell'accoppiatore rapido

Le valvole di ritenuta e gli adattatori idraulici

Soluzioni progettate del rilascio rapido







Accoppiatore rapido ad alta pressione idraulico del fronte piano con la chiusura della manica a chiave 1/4" 0

NUMERO DEL PEZZO. Filo LS φD HS
CB-S2S-6FN G1/4 NPT1/4 60 28 S22 14
CB-S3S-6FN G3/8 NPT3/8 72 32 S24 14
CB-S3S-6FN-A G1/2 NPT1/2 76 32 S27 16
CB-S4S-6FN G1/2 NPT1/2 77 38 S32 16
CB-S4S-6FN-A G3/4 NPT3/4 79 38 S36 22
CB-S6S-6FN G3/4 NPT3/4 79 42 S36 22
CB-S8S-6FN G1 NPT1 97 48 S41 23,5





Accoppiatore rapido ad alta pressione idraulico del fronte piano con la chiusura della manica a chiave 1/4" 1



NUMERO DEL PEZZO. Filo LP φC HP
CB-P2S-6FN G1/4 NPT1/4 48 16 S22 14
CB-P3S-6FN G3/8 NPT3/8 56 19,7 S24 14
CB-P3S-6FN-A G1/2 NPT1/2 58 19,7 S27 16
CB-P4S-6FN G1/2 NPT1/2 73 24,5 S32 16
CB-P4S-6FN-A G3/4 NPT3/4 55 24,5 S36 20
CB-P6S-6FN G3/4 NPT3/4 74 27 S36 22
CB-P8S-6FN G1 NPT1 86 30 S41 23,5
