Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-VEP
Il CB-SP-6FN-VEP è l'accoppiamento veloce idraulico a faccia piatta a serratura a filettatura di Carterberg, progettato per applicazioni ad alta pressione e a pressione residua.Dotato di una valvola di scarico e di una manica di blocco a filettatura manuale, garantisce un collegamento sicuro e a perdita minima anche in condizioni di lavoro difficili.Questo modello si distingue nella famiglia Carterberg a faccia piatta come la soluzione ideale dove la connessione sicura sotto pressione e la resistenza alle vibrazioni sono fondamentali.
| Caratteristica | Descrizione |
|---|---|
| Bloccaggio a manica a filo | L'accoppiatore femminile utilizza una manica a filo per fissare manualmente il collegamento con l'accoppiatore maschile, evitando la disconnessione a causa di vibrazioni o trascinamento. |
| Collegamenti sotto pressione residua | Il capezzolo maschio è progettato per consentire l'accoppiamento anche in presenza di una pressione residua, riducendo il tempo di fermo durante il cambio di utensili o tubi. |
| Progettazione della valvola di scarico | Le valvole a superficie piatta riducono al minimo le perdite di fluido durante la disconnessione e riducono l'inclusione di aria durante la riconnessione. |
| Costruzione di barstock in acciaio massiccio | Tutti gli accoppiatori sono realizzati con precisione in acciaio carbonio massiccio per una resistenza superiore e resistenza agli urti idraulici e agli impulsi. |
| Sigillo BFT anti-esplosione | La tenuta in gomma nitrile con struttura BFT adesiva offre un'eccellente affidabilità di tenuta in condizioni estreme. |
| Cromo ecologico | Il trattamento superficiale avanzato migliora la resistenza alla corrosione, rendendolo adatto per ambienti esterni e umidi. |
| Dimensione (pollici) | Tipo di filo | Pressione nominale (PSI) | Fluido nominale (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Intervallo di temperatura:-20°C a +120°C
•Materiale di tenuta:NBR (gomma nitrile)
•Materiale del corpo:Acciaio al carbonio con cromatura
•Rispetto:ISO 16028
•Intercambiabili con:Serie STUCCHI VEP

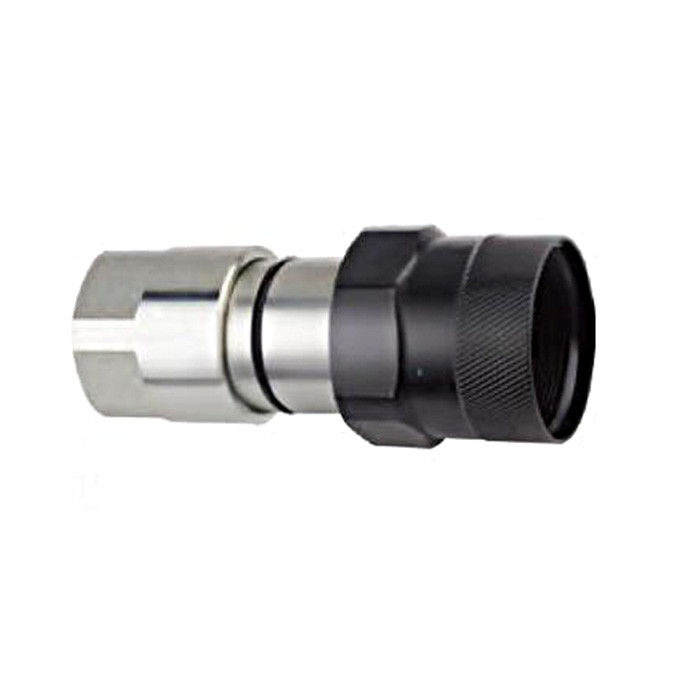

Femmina (Socket)
|
Parte n. |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|

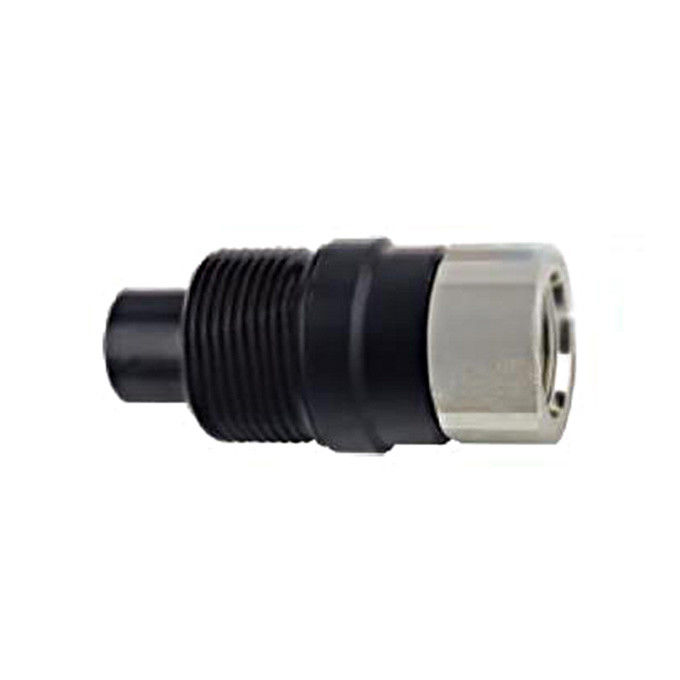

Parte n. |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
