Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-PTF
| Caratteristica | Descrizione |
|---|---|
| Serratura a manica meccanica | Previene la disconnessione involontaria causata da trascinamento, vibrazione o movimento improvviso. |
| Valvola antiversamento a faccia piatta | Impedisce la perdita di liquidi o l'inserimento di aria durante le operazioni di connessione/disconnessione. |
| Protezione contro la polvere | Copre l'area della manica per tenere fuori sporcizia, sabbia o detriti, prolungando la vita della valvola. |
| Corpo in acciaio indurito | Prodotto a partire da barstock e trattato termicamente per la resistenza agli urti e alle vibrazioni. |
| Sigillo con supporto in PTFE | Le guarnizioni NBR con supporto anti-esplosione garantiscono l'integrità della guarnizione sotto i picchi di pressione. |
| Meccanismo di blocco a più sfere | Fornisce un allineamento preciso e riduce lo stress di torsione del tubo. |
| Compatibilità ISO 16028 | Interscambiabili con altri accoppiatori a faccia piatta conforme alla norma ISO 16028. |
| Dimensione del corpo (pollici) | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| Pressione nominale (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Fluido nominale (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Intervallo di temperatura | -20°C a +120°C | |||||||
| Materiale di sigillo standard | NBR (gomma nitrile) | |||||||
| Tipo di connessione | Push-to-connect con serratura a manica | |||||||
| Tipo di filo | BSPP o NPT (per elenco di numeri di parti) | |||||||

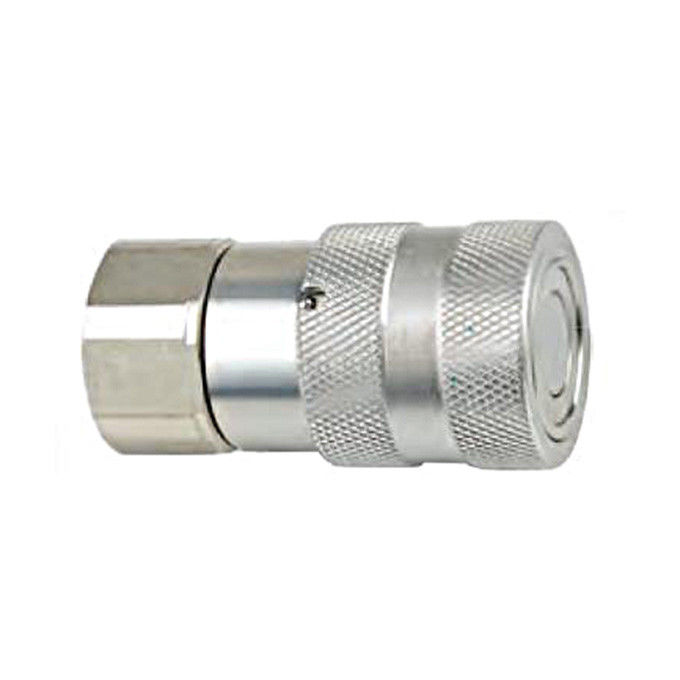

Femmina ((Socket)
|
Parte n. |
LS |
D |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTF |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
CB-S3S-6FN-PTF |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
CB-S3S-6FN-PTF |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
CB-S6S-6FN-PTF |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-PTF |
99.2 |
48 |
41 |
23 |
G1 NPT1 |
|
CB-S10S-6FN-PTF |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-PTF |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-6FN-PTF |
167 |
98.5 |
85 |
31 |
G2 NPT2 |

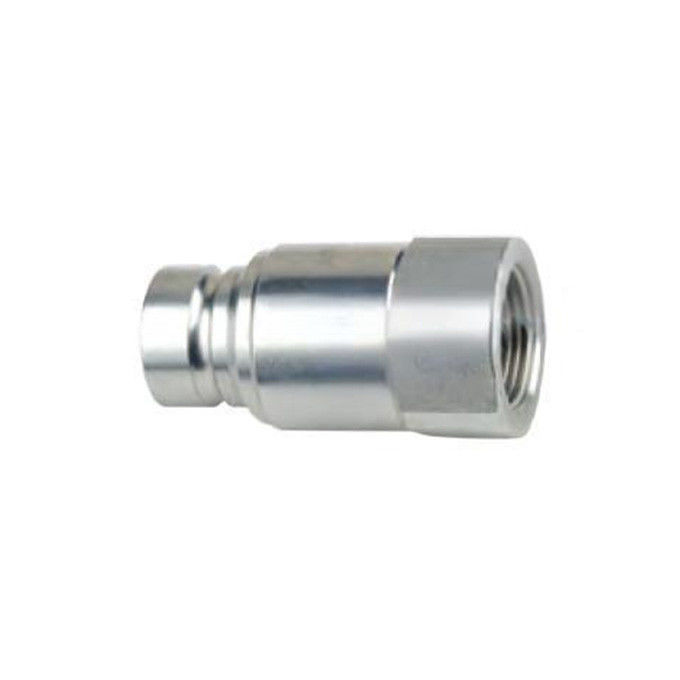

Maschio (Plug)
|
Parte n. |
LP |
d |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTF |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
CB-P6S-6FN-PTF |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-PTF |
85.5 |
30 |
57 |
41 |
23 |
G1 NPT1 |
|
CB-P10S-6FN-PTF |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-6FN-PTF |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-6FN-PTF |
123.9 |
73 |
92 |
75 |
31 |
G2 NPT2 |
