Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-PTR
Il CB-SP-6FN-PTR di Carterberg è un accoppiamento rapido idraulico a faccia piatta e piatta progettata per applicazioni ad alta affidabilità. È costruito in acciaio temprato e protetto da un rivestimento di dicromato di zinco giallo, garantendo una forte resistenza alla corrosione pur rimanendo leggera e compatta in forma.
Questo modello integra un sigillo incollato anti-browout, una manica di bloccaggio per la prevenzione del pull-off e una struttura protettiva resistente alla polvere, tutto all'interno di un design completamente intercambiabile con gli accoppiatori della serie Nitto 350. È ideale per i sistemi idraulici mobili che richiedono un'elevata affidabilità in condizioni di installazione vincolate, ad esempio nei veicoli di servizio elettrico o strumenti idraulici compatti.
| Caratteristica | Descrizione |
|---|---|
| Valvola non-spoll faccia a faccia piatta | Riduce al minimo la perdita di fluidi e l'ingresso dell'aria durante la disconnessione; Ideale per operazioni pulite e sicure. |
| Blocco della manica meccanica | Previene la disconnessione accidentale di ritirata o indotta da vibrazioni durante il funzionamento dell'attrezzatura. |
| Protezione della guarnizione della polvere | La struttura del manicotto esterno impedisce l'ingresso di detriti, proteggendo il meccanismo di bloccaggio e la valvola. |
| Sigillo bondato anti-browout | Con l'anello di backup PTFE per gestire la pressione di sovratensione senza danni alla tenuta. |
| Rivestimento di zinco giallo | Offre una migliore resistenza alla corrosione rispetto ai rivestimenti standard, fornendo al contempo l'identificazione visibile. |
| Costruzione in acciaio + componenti induriti | Per durata meccanica in ambienti portatili o soggetti a vibrazioni. |
| Fattore di forma compatto | Profilo slim ideale per spazi di installazione stretti (solo 1/4 "e 3/8"). |
| Interscambio Nitto 350 | Direttamente compatibile con gli accoppiatori standard giapponesi nella serie 350. |
| Dimensione corporea | 1/4 " | 3/8 " |
|---|---|---|
| Pressione nominale | 5000 psi | |
| Portata massima | 6 GPM | |
| Temperatura | -20 ° C a +120 ° C. | |
| Materiale di tenuta | NBR (gomma nitrile) | |
| Rivestimento di superficie | Dicromato di zinco giallo | |
| Tipo di connessione | Push-to-Connect con serratura a manica | |
| Tipo di valvola | Design a faccia in faccia piatta | |

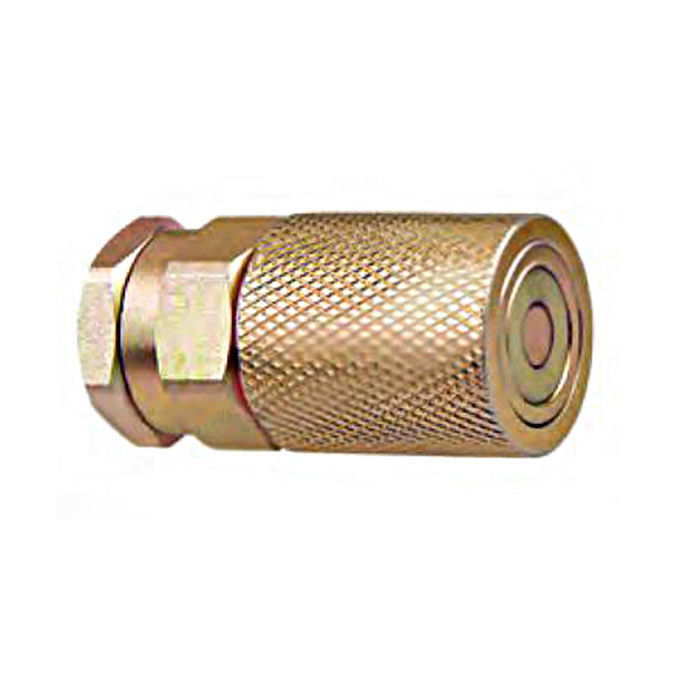

Femmina (presa)
|
Parte n. |
Ls |
ΦD |
HEX1 |
UN |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

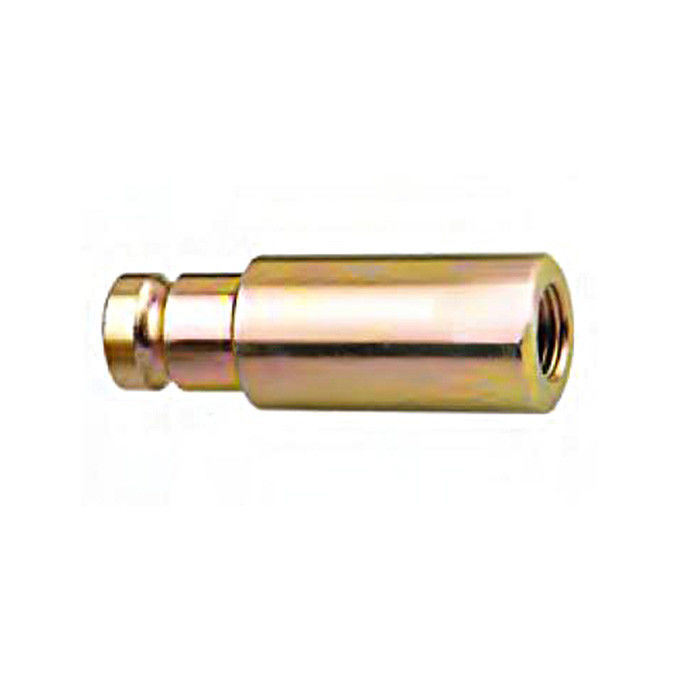

Maschio (spina)
|
Parte n. |
LP |
C |
Esagono |
UN |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Manutenzione del veicolo di utilità elettrica
• Sistemi di strumenti idraulici compatti
• Servizio sul campo di generazione di energia
• prese idrauliche e sistemi di controllo con vincoli di spazio
• Attrezzatura in cui è richiesta il sigillo anti-sfondamento
