Name: accoppiamenti idraulici veloci a filo cb rk spm
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-RK-SPM
Availability: InStock

Casa. > prodotti > NUOVI PRODOTTI >

accoppiamenti idraulici veloci a filo cb rk spm

Luogo di origine:

Shanghai, Cina

Marca:

Carterberg

Certificazione:

IATF16949

Numero di modello:

CB-RK-SPM

Contattaci

Chiedi un preventivo

accoppiamenti idraulici veloci a filo cb rk spm

Dettagli del prodotto

Serise:

di cilindrata inferiore o uguale a 50 cm3

Dimensione:

RK08, RK12, RK16, RK20, RK25

Material:

Carbon Steel, Zinc-Nickel Plated

Pressione di esercizio:

6090 PSI

Flusso nominale:

da 6 a 76 gpm

Temperatura di esercizio:

-30°C a +120°C

Applicazione:

Veicoli Speciali, Sistemi Idraulici Non Perforanti, Intercambiabilità nei Sistemi OEM

Intercambiabile:

Stucchi VR, serie Voswinkel RK

Termini di pagamento e spedizione

Quantità di ordine minimo

Negoziazione

Prezzo

Negoziabile

Imballaggi particolari

scatola

Tempi di consegna

7-20 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione

5000~20000 pc/month

Prodotti correlati

accoppiamenti idraulici veloci a filo cb rk spm

Ottieni il miglior prezzo

accoppiamenti idraulici veloci a filo cb sps 3f bd

Ottieni il miglior prezzo

di cilindrata inferiore o uguale a 20 mm

Ottieni il miglior prezzo

di cilindrata inferiore o uguale a 10 mm

Ottieni il miglior prezzo

Contattaci

86-021-37214610

Contattaci ora

Descrizione del prodotto

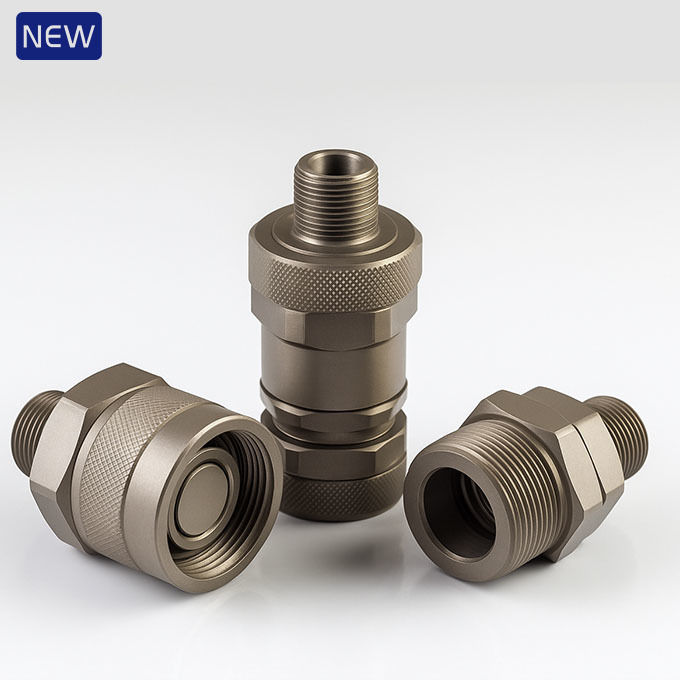

Carterberg CB-RK-SPM Thread-to-Connect Accoppiamento idraulico

Valvola a faccia piana. Collegamento di pressione residua. Disegno anti-discarica. Acciaio placcato di zinco.

Il Carterberg CB-RK-SPM è un accoppiamento idraulico rapido a filo costruito per sistemi ad alte prestazioni che richiedono una disconnessione pulita e una compatibilità della pressione residua.Confezionato con una struttura di valvola a faccia di scarico e una manica a filettatura indurita, questo accoppiamento garantisce un funzionamento sicuro in condizioni di flusso e di impulso difficili, senza rischi di fuoriuscita di liquidi.offrendo un'intercambiabilità senza soluzione di continuità tra varie applicazioni.

Caratteristiche chiave

•Progettazione a faccia a scarico per prestazioni senza fuoriuscite

Le interfacce delle valvole si sigillano strettamente durante la connessione e la disconnessione per evitare perdite di liquido.

•Connessione/disconnessione della pressione residua

Per una pressione residua fino a 10 MPa (1450 PSI) da entrambi i lati ̇ ideale per sistemi idraulici a pressione in ambienti critici.

•Meccanismo di bloccaggio a manica a filo

Utilizza una manica in acciaio con fili interni, che fornisce un accoppiamento sicuro con accessori a filo maschile e una forte resistenza alle vibrazioni e alla separazione.

•Plastificazione in nickel di zinco per la resistenza alla corrosione

Il trattamento avanzato delle superfici garantisce una protezione antirrugina a lungo termine in ambienti esterni o mobili difficili.

•Fermo della valvola con guardia di allineamento

Lo speciale supporto di arresto della valvola garantisce un allineamento assiale preciso e una tenuta affidabile durante l'uso.

Specifiche tecniche

Parametro	Valore
Dimensioni disponibili	RK08, RK12, RK16, RK20, RK25
Pressione nominale	6090 PSI (420 bar)
Tasso di flusso	Da 6 a 76 GPM (in base alle dimensioni)
Intervallo di temperatura	-30°C a +120°C
Materiale del sigillo	NBR (nitrile)
Materiale standard	Acciaio al carbonio, placcato con zinco e nichel
Tipo di valvola	Disconnessione a due vie a faccia piatta
Meccanismo di connessione	Sleeve a filo (manuale)
Supporto della pressione residua	Fino a 10 MPa (da entrambi i lati)

Visualizzazione dimensionale

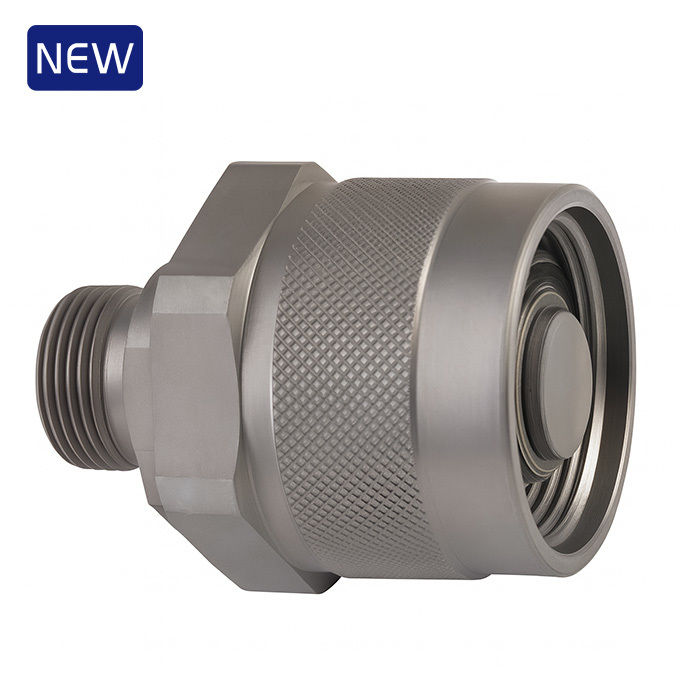

Femmina (Socket)

Parte n.	LS	D	HEX1	HEX3	A	T	H
CB-RK08SM-12S	63.4	39	S22	S32	12	M20*1.5	13.5
CB-RK08SM-10L	62.4	39	S22	S32	11	M16*1.5	13.5
CB-RK08SM-15L	63.4	39	S22	S32	14	M22*1.5	13.5
CB-RK12SM-16S	75.5	54.5	S24	S46	14	M24*1.5	17.5
CB-RK12SM-15L	73.5	54.5	S24	S46	12	M22*1.5	17.5
CB-RK16SM-20S	83	66	S32	S60	16	M30*2	22.5
CB-RK16SM-16S	81	66	S32	S60	14	M24*1.5	22.5
CB-RK16SM-18L	79	66	S32	S60	12	M26*1.5	22.5
CB-RK16SM-15L	79	66	S32	S60	12	M22*1.5	22.5
CB-RK20SM-25S	109	64	S41	S55	18	M36*2	26
CB-RK20SM-20S	107	64	S41	S55	16	M30*2	26
CB-RK20SM-28L	105	64	S41	S55	14	M36*2	26
CB-RK20SM-22L	105	64	S41	S55	14	M30*2	26
CB-RK20SM-18L	103	64	S41	S55	12	M26*1.5	26
CB-RK25SM-38S	135	91.2	S55	S80	23	M52*2	34.5
CB-RK25SM-35L	135	91.2	S55	S80	16	M45*2	34.5

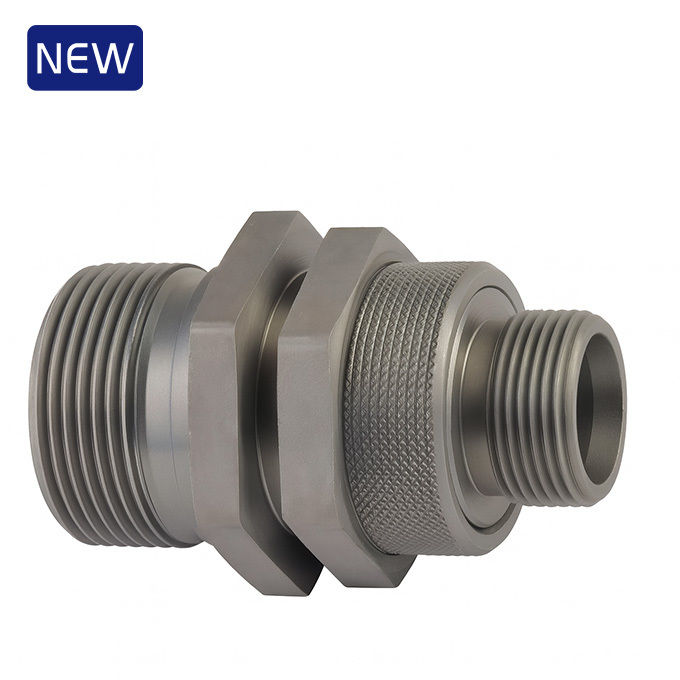

Maschio (Plug)

Parte n.	LP	d	HEX2	HEX4	HEX5	A	T	h
CB-RK08PM-12S	59	M32*3	S36	S36	S25	12	M20*1.5	24
CB-RK08PM-10L	58	M32*3	S36	S36	S25	11	M16*1.5	24
CB-RK08PM-15L	59	M32*3	S36	S36	S25	14	M22*1.5	24
CB-RK12PM-16S	75.5	M36*3	S41	S41	S32	14	M24*1.5	28.7
CB-RK12PM-15L	73.5	M36*3	S41	S41	S32	12	M22*1.5	28.7
CB-RK16PM-20S	79.2	M48*3	S55	S50	S15	16	M30*2	35.2
CB-RK16PM-16S	77.2	M48*3	S55	S50	S15	14	M24*1.5	35.2
CB-RK16PM-18L	75.2	M48*3	S55	S50	S15	12	M26*1.5	35.2
CB-RK16PM-15L	75.2	M48*3	S55	S50	S15	12	M22*1.5	35.2
CB-RK20PM-25S	97	M54*4	S55	S60	S46	18	M36*2	43.5
CB-RK20PM-20S	95	M54*4	S55	S60	S46	16	M30*2	43.5
CB-RK20PM-28L	93	M54*4	S55	S60	S46	14	M36*2	43.5
CB-RK20PM-22L	93	M54*4	S55	S60	S46	14	M30*2	43.5
CB-RK20PM-18L	91	M54*4	S55	S60	S46	12	M26*1.5	43.5
CB-RK25PM-38S	124.8	M79*4	S85		S55	22	M52*2	58
CB-RK25PM-35L	118.8	M79*4	S85		S55	16	M45*2	58

Scenari di applicazione

•Veicoli per scopi speciali

Per esempio, macchine antincendio, macchinari da costruzione, camion di pulizia e apparecchiature mobili di miscelazione.

•Sistemi idraulici anti-fuga

Comprese tutte le applicazioni che richiedono accoppiamenti di rottura puliti, movimentazione dei fluidi senza fuoriuscite e disconnessione a pressione sicura.

•Intercambiabilità nei sistemi OEM

Adatto per l'aggiornamento o la sostituzione del sistema con la serie Stucchi VR / Voswinkel RK.

Perché è importante

Il CB-RK-SPM si distingue nella sua categoria per la combinazione di un collegamento senza fuoriuscite, compatibilità con la pressione residua e un robusto blocco a filettatura tutto in un corpo resistente alla corrosione.Per gli ingegneri e gli integratori di sistemi che cercano un detergente, soluzione più sicura e compatibile a livello globale, questo modello Carterberg offre senza compromessi.
