Descrizione del prodotto

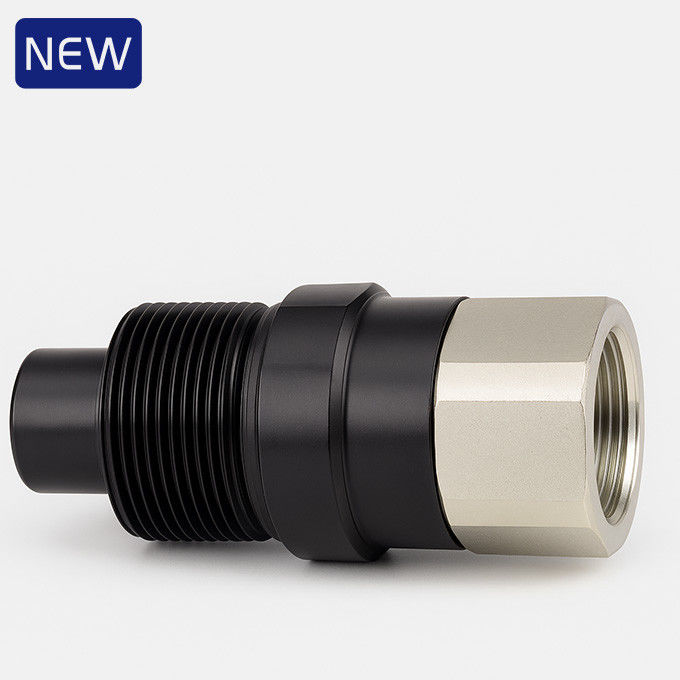

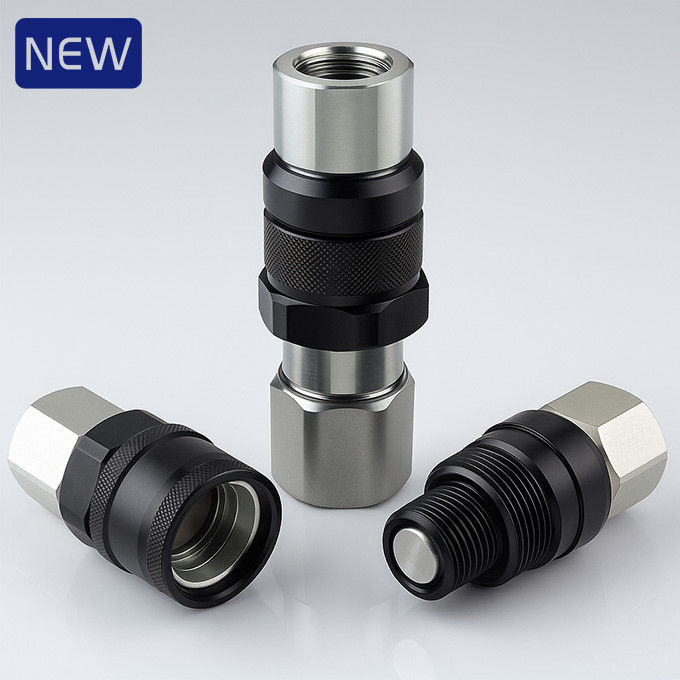

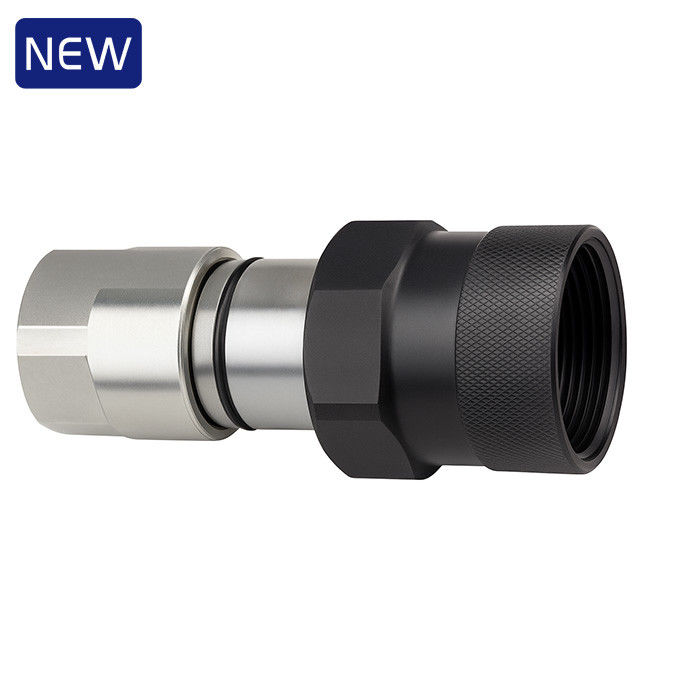

CB-SP-6FN-VEP Accoppiamento Idraulico Filettato a Faccia Piana (Nuova Uscita)

Compatto, Sicuro, Adatto alla Pressione Residua — Ora Disponibile come Nuova Offerta

CB-SP-6FN-VEP è il nuovo accoppiamento rapido filettato di Carterberg progettato per sistemi idraulici esigenti che richiedono integrità a faccia piana e funzionamento sicuro in condizioni di pressione residua.Come parte della nostra ultima gamma di prodotti, questo modello è attualmente classificato nella sezione Nuovi Prodotti e sarà migrato in una specifica categoria di accoppiatori filettati dopo la valutazione del lancio.

Caratteristiche Principali a Colpo d'Occhio

• Il design a faccia piana minimizza la perdita di fluido e la contaminazione durante il collegamento/scollegamento.

• Il sistema di bloccaggio a manicotto filettato garantisce un accoppiamento sicuro e la resistenza alle vibrazioni.

• Il collegamento a pressione residua consente un accoppiamento sicuro anche in presenza di pressione intrappolata.

• La guarnizione legata anti-espulsione migliora l'affidabilità sotto impulsi elevati e cicli gravosi.

• Ampia gamma di portata e pressione, adatta a molteplici applicazioni di utensili e veicoli.

Punti Salienti di Costruzione e Design

CB-SP-6FN-VEP presenta un corpo in acciaio con filettature lavorate ad alta precisione e componenti cromati per una maggiore durata. Le metà femmina e maschio utilizzano un bloccaggio a manicotto filettato per l'innesto manuale, garantendo una tenuta stagna anche in condizioni di pressione residua.

Internamente, la struttura della valvola a faccia piana offre una tenuta a filo con contatto metallo-metallo. Questo limita la fuoriuscita di fluido e impedisce l'intrusione di aria durante il ricollegamento, particolarmente critico nell'idraulica da costruzione e nelle configurazioni di utensili mobili.

La guarnizione legata anti-espulsione integrata protegge dai danni interni causati da picchi di pressione, rendendola altamente affidabile in ambienti gravosi o con ripetuti cicli di collegamento/scollegamento.

Specifiche Tecniche

Parametro	Valore
Dimensioni del Corpo Disponibili	1/2", 5/8", 3/4", 1", 1-1/2"
Pressione Nominale	7000 PSI (da 1/2" a 3/4")6000 PSI (1")5000 PSI (1-1/2")
Portata Nominale	12 – 152 GPM
Intervallo di Temperatura	-20°C a +120°C
Materiale Standard della Guarnizione	NBR (Gomma Nitrilica)
Tipo di Valvola	A faccia piana, valvola a filo
Sistema di Bloccaggio	Manicotto filettato, collegamento manuale
Capacità di Pressione Residua	Sì

Panoramica Dimensionale

Femmina (Presa)

CODICE ARTICOLO	LS	D	HEX1	HEX2	A	T
CB-S4S-6FN-VEP	103.5	Φ49	S36 六角	S46 六角	16.5	G1/2 NPT1/2
CB-S6S-6FN-VEP	114	Φ53.7	S41 六角	S50 六角	20	G3/4 NPT3/4
CB-S8S-6FN-VEP	133.5	Φ58.8	S46 六角	S55 六角	21	G1 NPT1
CB-S10S-6FN-VEP	145.2	Φ68.7	S55 六角	S65 六角	21	G1-1/4 NPT1-1/4
CB-S12S-6FN-VEP	187.5	Φ92	S65 六角	S85 六角	21	G1-1/2 NPT1-1/2

Maschio (Spina)

CODICE ARTICOLO	LS	C	d	E	HEX2	A	T
CB-P4S-6FN-VEP	95	18.8	24.54	M40*3	S36 六角	16.5	G1/2 NPT1/2
CB-P6S-6FN-VEP	98.8	19.5	27.04	M45*3	S36 六角	20	G3/4 NPT3/4
CB-P8S-6FN-VEP	113.9	24	29.95	M50*3	S46 六角	21	G1 NPT1
CB-P10S-6FN-VEP	123.5	24.8	36.05	M58*3	S55 六角	21	G1-1/4 NPT1-1/4
CB-P16S-6FN-VEP	150	31.5	57	Tr80*4	S65 六角	21	G1-1/2 NPT1-1/2

Dove Funziona Meglio

CB-SP-6FN-VEP è ideale per:

• Attrezzature edili portatili: Escavatori, scavatrici e skid steer operanti sotto carichi ad alta pulsazione.

• Utensili idraulici: Dove il collegamento/scollegamento deve avvenire sotto carico o pressione residua.

• Sistemi idraulici mobili nei veicoli: Camion di manutenzione, gru e piattaforme fuoristrada che richiedono accoppiamenti puliti e affidabili.

Perché Merita la Tua Attenzione

A differenza degli accoppiatori filettati standard a sfera, CB-SP-6FN-VEP combina la robustezza di un sistema di bloccaggio a vite con la pulizia e le caratteristiche a basse perdite delle valvole a faccia piana. È progettato per funzionare in condizioni di pressione residua — una capacità spesso critica nella manutenzione sul campo o nei flussi di lavoro interrotti.

La sua tenuta anti-espulsione e il design della valvola a filo lo rendono particolarmente affidabile in sistemi soggetti a cicli di pressione, rischio di contaminazione o forti shock idraulici.

Nota di Classificazione

Attualmente pubblicato come Nuovo Prodotto, CB-SP-6FN-VEP sarà riassegnato nella categoria Accoppiatore a Faccia Piana Carterberg Thread-to-Connect a seguito della valutazione del lancio del prodotto e del feedback del mercato.

Risorse Correlate

Scopri di più sulla tecnologia degli accoppiatori filettati Carterberg

Contatta il nostro team tecnico per il supporto sulla compatibilità del sistema
