Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-PTR

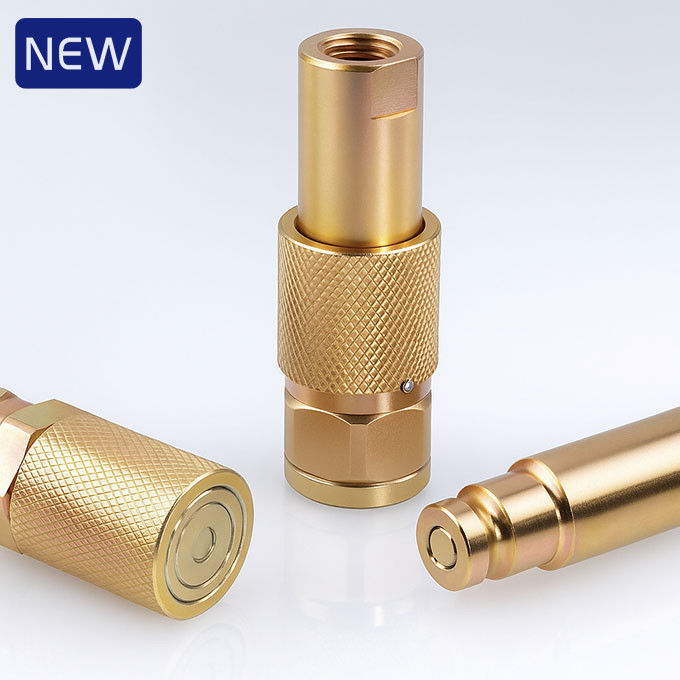

• Valvola a faccia piattariduce al minimo le perdite di liquidi e l'inserimento di aria durante la disconnessione, ideale per applicazioni idrauliche aeree.
•Con lucchetto a manica a filettaturafornisce una robusta ritenzione meccanica per evitare la disconnessione accidentale sotto vibrazioni o impatti esterni.
•Sigillo anti-sparaturaimpedisce danni interni o perdita di tenuta durante le disconnessioni ad alta pressione.
•Copertura di manica resistente alla sporciziamantiene puliti l'anello di ritenuta e i componenti di blocco, garantendo un funzionamento regolare nel tempo.
•Fabbricazione a partire da prodotti della voce 8528con rivestimento di cromato giallo offre una maggiore resistenza alla corrosione in ambienti aggressivi.
•Progettazione compattasenza separazione interna delle poppet permette uno sciacquaggio e una manutenzione rapidi e facili.
•Completamente compatibile conSerie NITTO 350accoppiamenti.
La struttura di guida interna è progettata per ridurre l'ingresso di detriti durante il collegamento o la disconnessione..Il profilo compatto si adatta alle porte di filo idrauliche standard, consentendo un rapido accoppiamento anche in spazi ristretti.
| Parametro | Valore |
|---|---|
| Dimensioni del corpo disponibili | Un quarto di pollice, 3/8 di pollice. |
| Pressione nominale | 5000 PSI |
| Flusso nominale | 3 GPM (1/4") / 6 GPM (3/8") |
| Intervallo di temperatura | -20°C a +120°C |
| Spargimento (massimo per collegamento) | 0.015 ml |
| Inclusione dell'aria (massimo) | 0.020 ml |
| Materiale del sigillo | NBR |
| Meccanismo di chiusura | Sleeve a filettatura (rotazione manuale) |
| Struttura della valvola | Flat Face (senza trappola residua) |

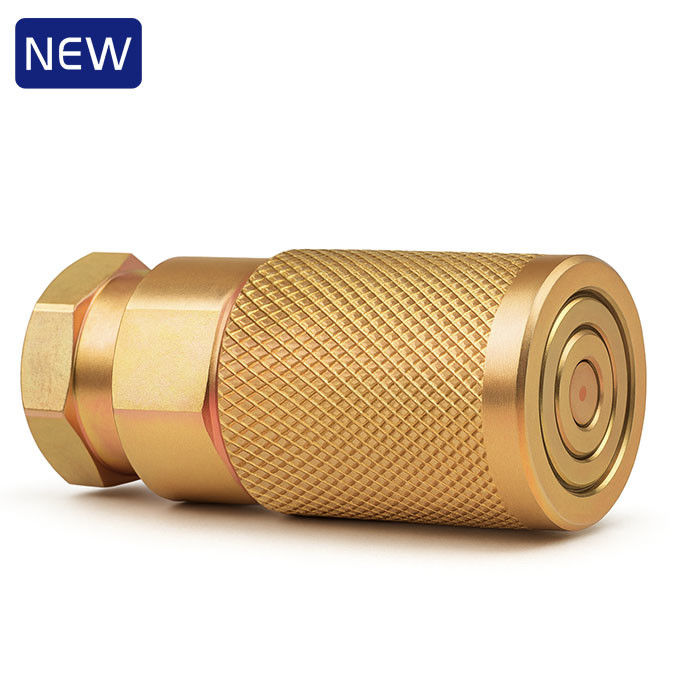

Femmina (Socket)
|
PARTE N.O. |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

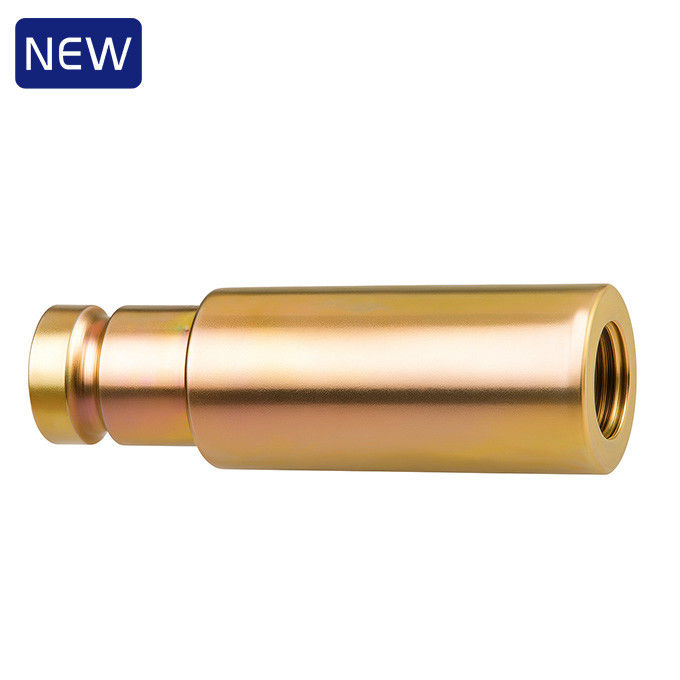

Maschio (Plug)
|
PARTE N.O. |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• sistemi idraulici inmanutenzione della trasmissione di potenza(ad esempio, attrezzi per secchioni)
• Ferrovie- eattrezzature minerariedove la pulizia del liquido e il rischio di esplosione devono essere ridotti al minimo
• Alta pressioneattrezzi da costruzioneche richiedono frequenti connessioni/disconnessioni
• Qualsiasi ambiente ostile che richiedaperdita minima- ebloccaggio a filo affidabile
TIl suo prodotto verrà successivamente trasferito nella categoria dei raccordi idraulici a filo di Carterberg.Saranno disponibili altre dimensioni e opzioni di tenuta.
Inviaci direttamente la tua richiesta.
