Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:

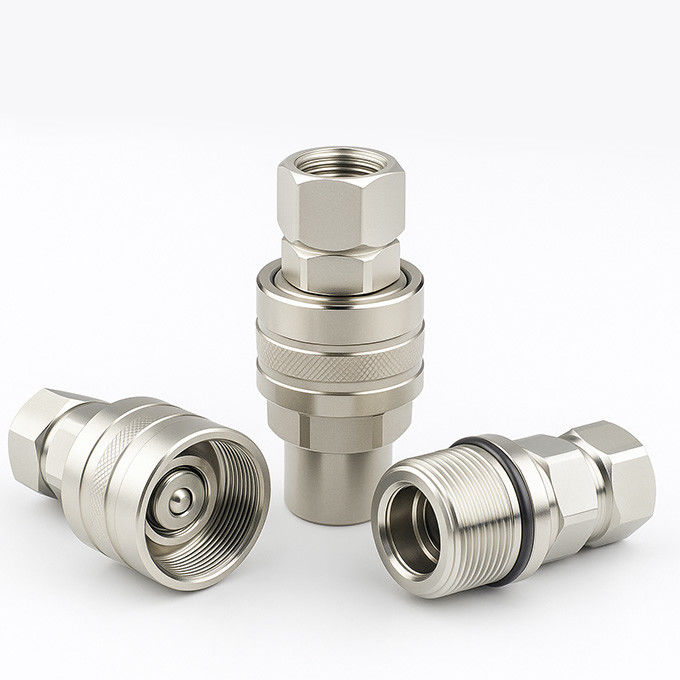

CB-SPS-3FN-CVV
| Parametro | Valore |
|---|---|
| Modello | CB-SPS-3FN-CVV |
| Tipo di connessione | Manica a filettatura con anello di chiusura |
| Tipo di valvola | Doppia chiusura |
| Materiale del sigillo | NBR (Buna-N) |
| Materiale del corpo | Acciaio cromato |
| Dimensioni disponibili | 1/4", 3/8", 1/2", 3/4", 1" |
| Pressione nominale | 5000 PSI (1/4", 3/8", 1/2") 4500 PSI (3/4", 1") |
| Fluido nominale (GPM) | 3, 6, 12, 28, 50 |
| Intervallo di temperatura | ¥20°C a +120°C |
| Compatibilità di scambio | Serie CVV più veloce, Serie Stucchi VD |

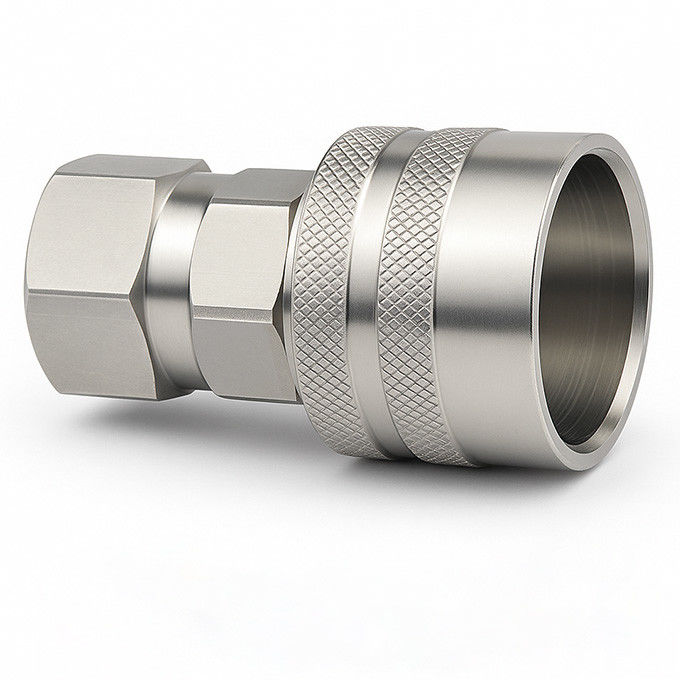

Femmina (Socket)
| PARTE N.O. | LS | D | HEX1 | HEX3 | A | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30对边 | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 versante | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41对边 | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 versante | 24.5 | G1 NPT1 |

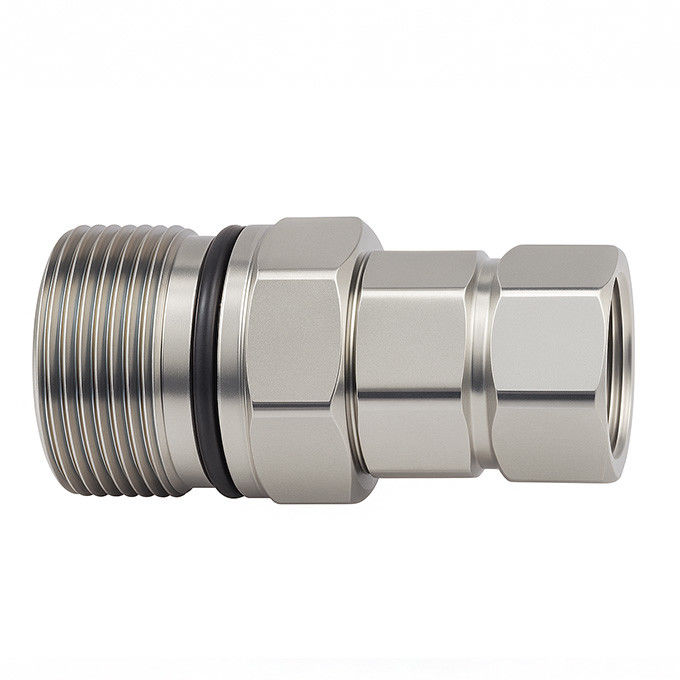

Malla (Plug)
| PARTE N.O. | LP | d | HEX2 | A | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
| Caratteristica | Funzione |
|---|---|
| connessione a filettatura a serratura | Forte aderenza e integrità della pressione sotto vibrazione |
| Valvola a doppia chiusura | Disconnessione a prova di perdite durante il funzionamento frequente |
| Pellettatura antirruggine | Prestazioni esterne stabili |
| Anello di ritenuta della valvola | Garantisce il posizionamento e l'allineamento della valvola positiva |
