CB-SPS-3FN-96 Accoppiatore idraulico a filettatura

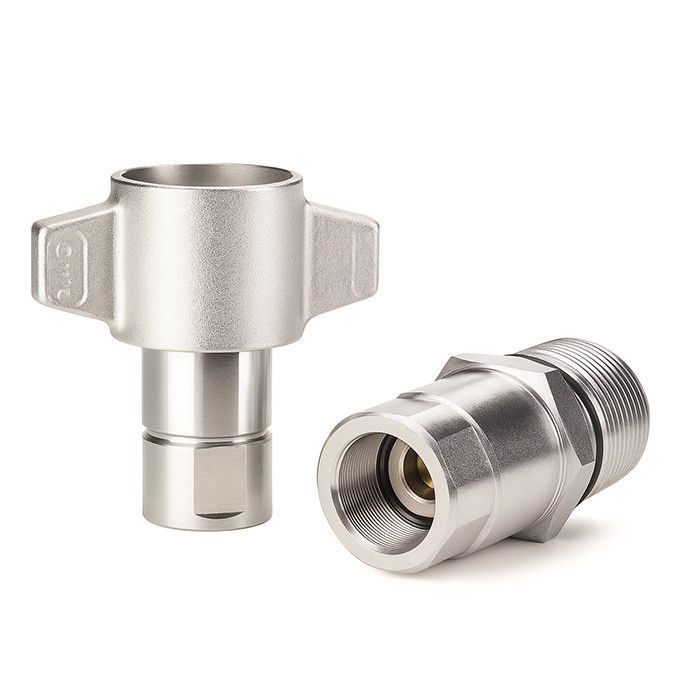

Il CB-SPS-3FN-96 è un accoppiatore veloce idraulico a filettatura a forma di ala progettato per applicazioni che richiedono un collegamento affidabile sotto pressione residua e vibrazioni.Progettato con una struttura di chiusura bidirezionale e la capacità di montaggio a flange, questo modello è ideale per sistemi in cui il collegamento manuale rapido e il fissaggio sicuro sono fondamentali.
Compatibile con gli standard di flange comuni, offre sia versatilità che resistenza per idraulica mobile, sistemi di giacimento di petrolio e linee di trasferimento ad alta pressione.
Caratteristiche chiave
• Progettazione a manicotto per una facile connessione manuale senza attrezzi
• Collegamento a filo con doppia valvola di chiusura integrata (senza perdita di fluido)
• Capacità di connessione a pressione residua per sistemi ad alta pressione o pulsanti
• Interfaccia per il montaggio delle flange, adatta per l'installazione di pannelli o paratie
• Disponibile in tre taglie: 3/4", 1" e 1-1/4"
• Compatibile con accoppiatori a filo di profilo simile per un utilizzo flessibile
• Corpo resistente alle vibrazioni, adatto per installazioni idrauliche mobili o pesanti.
Specifiche tecniche
| Dimensione (pollici) |
Pressione nominale (PSI) |
Pressione nominale (bar) |
Flusso (GPM) |
Intervallo di temperatura |
Materiale del sigillo |
| 3/4" |
3,000 |
207 |
50 |
-30°C a +120°C |
NBR |
| 1" |
3,000 |
207 |
75 |
-30°C a +120°C |
NBR |
| 1-1/4" |
2,750 |
190 |
100 |
-30°C a +120°C |
NBR |
•Materiale: acciaio al carbonio zincato
•Tipo di connessione: filo a connessione con nocciolo di ala
•Tipo di sigillo: doppia chiusura, valvole a poppet interne
•Installazione: montato su pannello tramite superficie di flangia (con tappi di protezione contro la polvere opzionali)
Visualizzazione dimensionale
Femmina (Socket)
| Dimensione del corpo |
Partenariato. |
Filtro |
A |
B |
HEX |
| 3/4" |
CB-S6B-3FN-A |
3/4-14 |
79 |
103 |
29,2 |
| 1" |
CB-S8B-3FN-A |
1-11 1/2 |
96 |
113 |
36,6 |
| 1 1/4 |
CB-S10B-3FN-A |
1-1/4 |
101 |
132 |
45,2 |
Maschio (Plug)
| Dimensione del corpo |
Partenariato. |
Filtro |
C |
D |
HEX |
| 3/4" |
CB-P6B-3FN-A |
3/4-14 |
79 |
38 |
33,3 |
| 1" |
CB-P8B-3FN-A |
1-11 1/2 |
90 |
47,5 |
39,6 |
| 1 1/4 |
CB-P10B-3FN-A |
1-1/4 |
94 |
53,8 |
47,8 |
Applicazioni
• sistemi idraulici mobili con spazi ristretti
• veicoli per il settore petrolifero e per il settore chimico
• Sistemi ad alta pressione che richiedono una tolleranza alla pressione residua
• attrezzature con forti vibrazioni o carichi d'urto (ad es. unità di perforazione, verricelli)
Perché scegliere CB-SPS-3FN-96 rispetto agli accoppiatori a filo standard?
Rispetto ai consueti accoppiatori a filo a strisce, il tipo 96 offre:
• Più facile serraggio/scioglimento manuale sotto pressione
• Allineamento visivo più rapido durante l'installazione
• Montaggio semplificato dei pannelli con dimensioni di interfaccia coerenti
• Un collegamento affidabile quando è necessario smontarlo frequentemente
