Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:

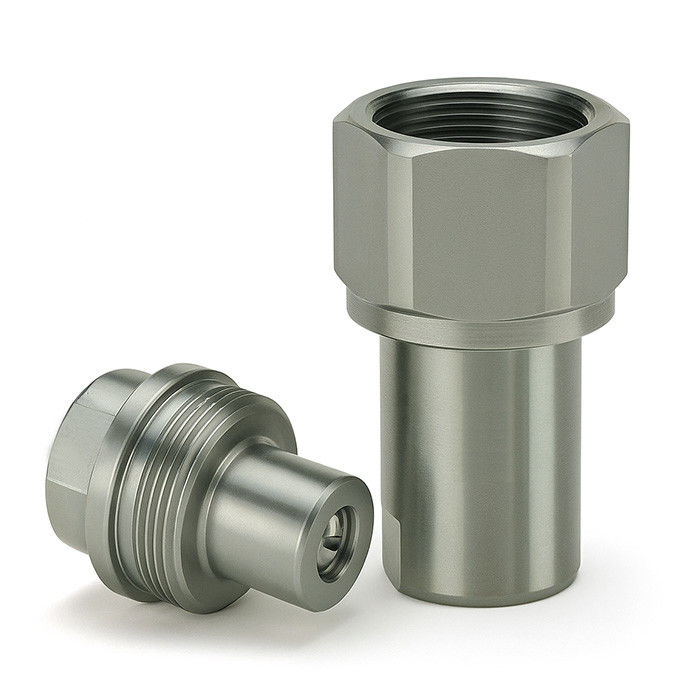

CB-SPS-3FN-W6000
| Parametro | Valore |
|---|---|
| Modello | CB-SPS-3FN-W6000 |
| Tipo di connessione | Filettato (manuale) |
| Design della valvola | A faccia piana, doppia chiusura |
| Materiale del corpo | Acciaio inossidabile AISI 316L (1.4404) |
| Materiale della guarnizione | FKM o EPDM |
| Connessione sotto pressione residua | Sì (lato presa) |
| Gamma di dimensioni | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" |
| Pressione massima di esercizio | Fino a 15.950 psi (1100 bar) |
| Portata nominale | Fino a 94,3 L/min (a seconda delle dimensioni) |
| Temperatura di esercizio | -20°C a +200°C (FKM) / -40°C a +150°C (EPDM) |
Femmina (Presa)
| Dimensione del corpo | PARTNO. | Filettatura | A | B | ESAGONO |
| 1/4" | CB-S2S-5FN | 1/4-18 | 53 | 35 | 19 |
| 1/4" | CB-S2S-5FG | 1/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2" | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| 1/2" | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4" | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4" | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
Maschio (Spina)
| Dimensione del corpo | PARTNO. | Filettatura | C | D | ESAGONO |
| 1/4" | CB-P2S-3FN | 1/4-18 | 35 | 15 | 19 |
| 1/4" | CB-P2S-3FG | 1/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-3FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-3FG | 3/8-19 | 42 | 19 | 23 |
| 1/2" | CB-P4S-3FN | 1/2-14 | 50 | 22 | 27 |
| 1/2" | CB-P4S-3FG | 1/2-14 | 50 | 22 | 27 |
| 3/4" | CB-P6S-3FN | 3/4-14 | 63 | 29 | 35 |
| 3/4" | CB-P6S-3FG | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-3FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-3FG | 1-11 | 71 | 36 | 41 |
