Name: raccordi-rapidi-idraulici-filettati-cb-hydrav-kd
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-HYDRAV-KD
Availability: InStock

Casa. > prodotti > accoppiamenti rapidi idraulici >

raccordi-rapidi-idraulici-filettati-cb-hydrav-kd

Luogo di origine:

Shanghai, Cina

Marca:

Carterberg

Certificazione:

IATF16949

Numero di modello:

CB-HYDRAV-KD

Contattaci

Chiedi un preventivo

raccordi-rapidi-idraulici-filettati-cb-hydrav-kd

Dettagli del prodotto

Serise:

di cilindrata inferiore o uguale a 50 cm3

dimensione:

1/4", 3/4", 1", 1-1/2"

Materiale:

Acciaio inossidabile

Pressione di lavoro:

Fino a 6525 psi

Temperatura di funzionamento:

-40°C a +150°C

Applicazione:

Banchi di prova idraulici per aeromobili, sistemi di manutenzione a terra per l'aviazione

Intercambiabile:

Serie GROMELLE HYDRAV

Termini di pagamento e spedizione

Quantità di ordine minimo

Negoziazione

Prezzo

Negoziabile

Imballaggi particolari

Cartucce

Tempi di consegna

7-20 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione

5000~20000 pc/month

Prodotti correlati

di cilindrata inferiore o uguale a 50 cm3

Ottieni il miglior prezzo

di cilindrata inferiore o uguale a 10 mm

Ottieni il miglior prezzo

raccordi-rapidi-idraulici-filettati-cb-sps-3fn-fd86

Ottieni il miglior prezzo

di cilindrata inferiore o uguale a 50 mm

Ottieni il miglior prezzo

Contattaci

86-021-37214610

Contattaci ora

Descrizione del prodotto

CB-HYDRAV-KD accoppiatore idraulico a filo a rottura a secco per sistemi di terra per l'aviazione Carterberg

CB-HYDRAV-KD è un accoppiatore veloce idraulico a filo progettato per connessioni ad alta integrità nei sistemi critici di supporto a terra aerospaziale.Dotato di una manica di blocco resistente alle vibrazioni e di un'architettura di valvola a secco, impedisce le perdite di liquidi e garantisce un funzionamento sicuro a pressione.

A differenza dei tradizionali sistemi push-to-connect, il CB-HYDRAV-KD utilizza una manica a vite veloce con anello di sicurezza integrato,rendendolo particolarmente adatto alle applicazioni in cui è obbligatorio l'anti-sbloccamento, come i banchi di prova degli aeromobili e le unità idrauliche mobili mission-critical.

Caratteristiche chiave

•Bloccaggio a manica a filo: connessione rapida avvitando il manico esterno, con anello di blocco meccanico per la sicurezza anti-vibrazione.

•Architettura a secco: il sistema di doppia valvola di chiusura riduce al minimo l'inserimento di aria durante la connessione e la perdita di fluido durante la disconnessione.

•EPDM 41B Sigilli: conforme alla norma NF L 17-241, compatibile con fluidi fosfato-ester (ad esempio, Skydrol®).

•SAE AS 4395 Adattamento delle porte: progettato per essere integrato con i collettori standard del banco di prova e i punti di terra idraulici degli aeromobili.

•Ampia gamma di lavoro: Pressione nominale fino a 450 bar / 6525 psi, temperatura da -40°C a +150°C.

Specifiche tecniche

Parametro	Valore
Modello	CB-HYDRAV-KD
Tipo di connessione	per il trasporto di veicoli a motore
Tipo di valvola	Doppia chiusura, dry-break
Materiale del sigillo	EPDM 41B (compatibile con Skydrol)
Materiale del corpo	Aluminio anodizzato
Materiale della molla e della valvola	Acciaio inossidabile
Opzioni di diametro nominale	1/4", 3/4", 1", 1-1/2"
Pressione di lavoro	Fino a 450 bar (6525 psi) a seconda delle dimensioni
Temperatura di funzionamento	-40°C a +150°C
Standard di connessione	Interfaccia SAE AS 4395
Spargimento sulla disconnessione	00,18 ml 1,16 ml (a seconda delle dimensioni)

Visualizzazione dimensionale

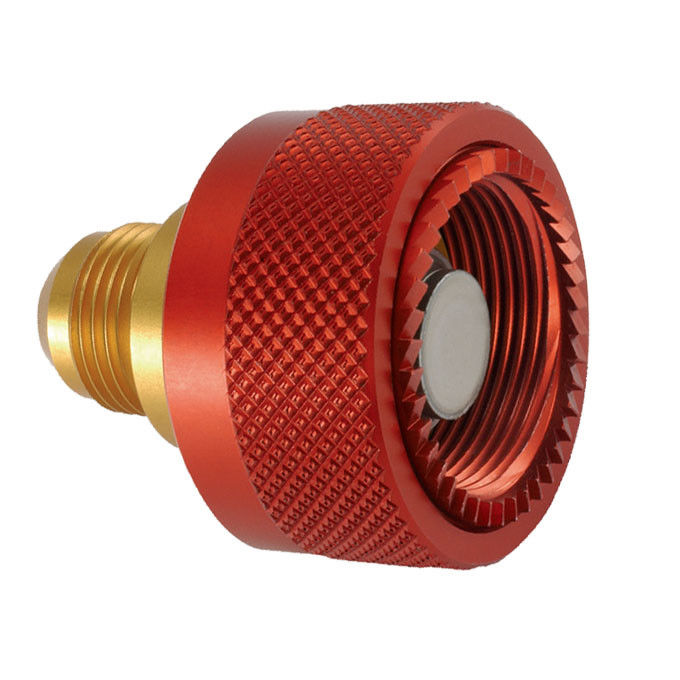

Femmina (Socket)

Dimensione del corpo	Partenariato.	A	B	C	HEX
1/4"	CB-S2B-5MU-E	41	39	14	14
3/4"	CB-S6B-5MU-E	49	60	22	33
1"	CB-S8L-5MU-E	79	70	23	48
1 1/2	CB-S10B-5MU-E	91	80	28	54

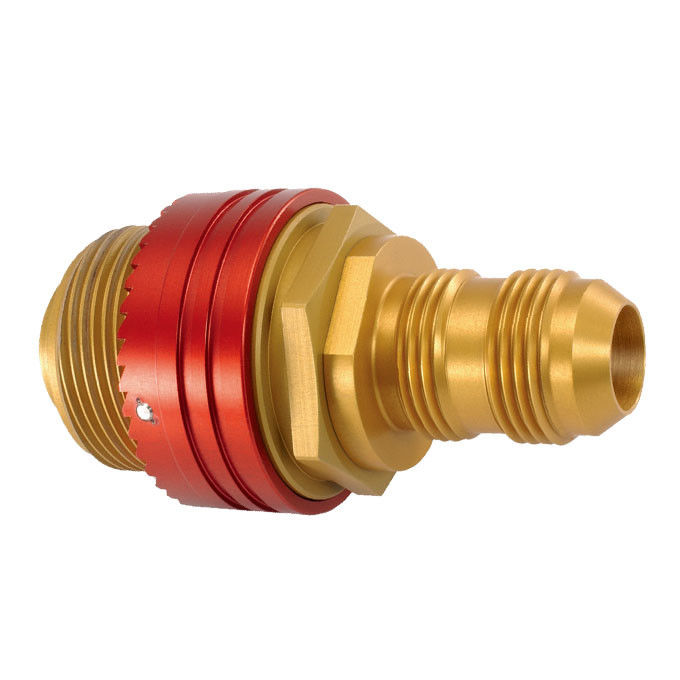

Maschio (Plug)

Dimensione del corpo	Partenariato.	D	E	F	HEX
1/4"	CB-P2B-5MU-E	35	25	14	29
3/4"	CB-P6B-5MU-E	61	41	36	41
1"	CB-P8L-5MU-E	73	60	23	54
1 1/2	CB-P10B-5MU-E	81	70	28	70

Scenari di applicazione

Gli accoppiamenti CB-HYDRAV-KD sono utilizzati principalmente in:

•Banchi di prova idraulici per aeromobili

•Sistemi di manutenzione a terra dell'aviazione

•Interfacce di utensili e pannelli con requisiti anti-allentamento

•Apparecchiature mobili che richiedono la rottura a secco sotto pressione

Perche' scegliere la CB-HYDRAV-KD di Carterberg?

Nei settori in cui il fallimento non è un'opzione, come il controllo a terra aerospaziale e i test di laboratorio idraulici, CB-HYDRAV-KD si distingue per:

• Miglioramento della sicurezza contro le vibrazioni grazie alla manica a vite

• Minima perdita di liquidi e penetrazione di aria

• Compatibilità dei sigilli con i fluidi aerospaziali

• Modello compatto e modulare disponibile in varie dimensioni
