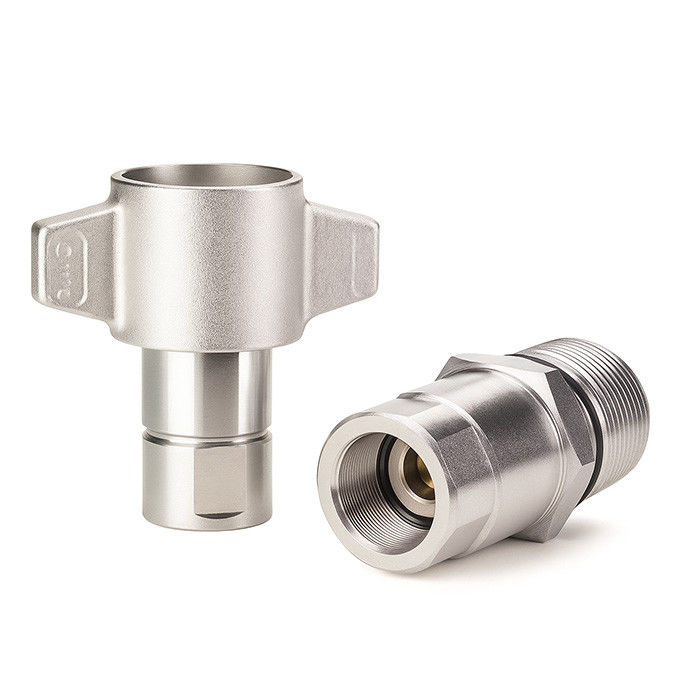

Accoppiatore idraulico filettato CB-SPS-3FN-FD86
Il CB-SPS-3FN-FD86 è un avanzato accoppiatore rapido idraulico filettato di Carterberg, progettato per sistemi ad alto impulso dove le sovratensioni di pressione e la pulizia dei fluidi sono fondamentali.Basato su una configurazione a rottura a secco, con dado ad alette/dado esagonale, garantisce un collegamento sicuro e una perdita minima di fluido, anche quando si opera in contro-pressione.
Progettato per settori come l'estrazione mineraria, i sistemi di utensili idraulici e il trasferimento di fluidi montato su paratia, questo accoppiatore presenta una struttura valvolare tubolare e una tenuta secondaria metallo-metallo, offrendo prestazioni robuste fino a 5000 PSI.
Caratteristiche principali
• Filettatura per il collegamento con dado ad alette o esagonale
Consente il collegamento sotto pressione (fino a 750 psi) senza rischio di fuoriuscita di fluido.
• Design della valvola a rottura a secco
Riduce al minimo la perdita di fluido e previene l'inclusione di aria durante il collegamento/scollegamento.
• Anelli di supporto in Teflon + tenuta metallo-metallo
Garantisce un'elevata resistenza agli impulsi e una lunga durata della tenuta, anche in caso di cicli termici.
• Profilo filettatura Acme
Resiste all'ingranamento, migliora l'allineamento e supporta il collegamento ripetuto in ambienti difficili.
• Flangia in acciaio per montaggio su pannello/paratia
La flangia opzionale semplifica l'integrazione in assemblaggi di sistemi rigidi.
Specifiche tecniche
| Parametro |
Valore |
| Modello |
CB-SPS-3FN-FD86 |
| Tipo |
Filettatura per il collegamento, rottura a secco |
| Stile di connessione |
Dado ad alette o dado esagonale |
| Tipo di valvola |
Tubolare, doppio arresto |
| Materiale della guarnizione |
Buna-N (NBR) |
| Materiale del corpo |
Acciaio al carbonio ad alta resistenza con placcatura trivalente allo zinco |
| Guarnizione di backup |
PTFE (Teflon) |
| Pressione massima di esercizio |
5.000 PSI |
| Collegamento sotto pressione |
Fino a 750 PSI |
| Opzione di montaggio |
Flangia in acciaio (opzionale) |
| Dimensioni disponibili |
1", 1-1/4" |

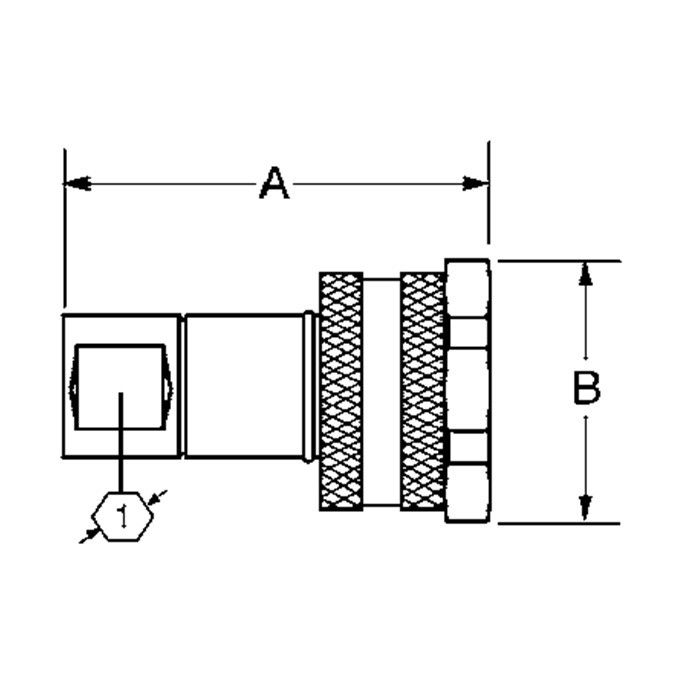

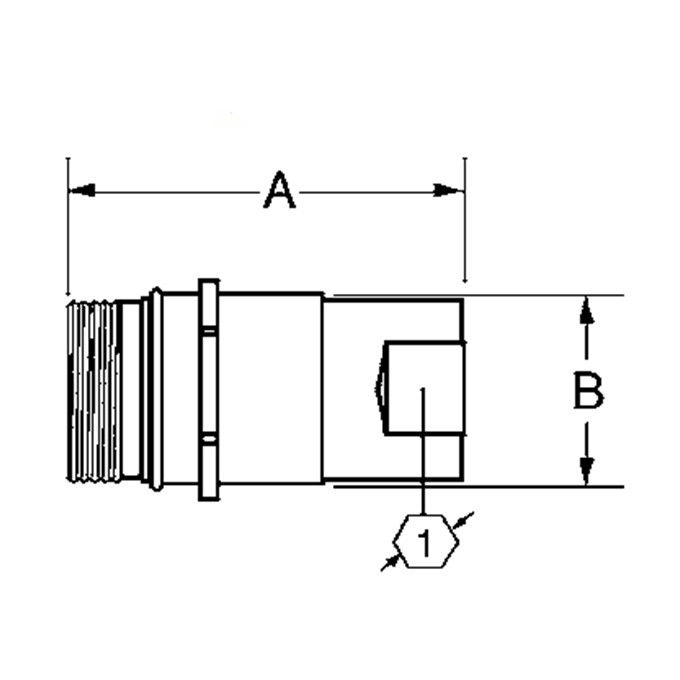

Panoramica dimensionale
Femmina (Presa)
Maschio (Spina)
| Dimensione del corpo |
PARTNO. |
Filettatura |
A |
B |
ESAGONO |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
4.50 |
- |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
2.81 |
1.62 |
| 1" |
CB-P8S-3FN-G |
1-11 1/2 |
4.40 |
2.11 |
1.75 |
Applicazioni
• Macchinari minerari
• Sistemi di utensili idraulici
• Apparecchiature mobili ad alta pressione
• Linee di trasferimento montate su pannello
• Unità di manutenzione petrolio e gas
Approfondimento di Carterberg Engineering
Il CB-SPS-3FN-FD86 non è solo un altro raccordo filettato.Combinandoprestazioni della valvola ad alto impulso, tolleranza alla pressione residua e filettatura Acme robusta, Carterberg garantisce stabilità a lungo termine dove altri falliscono.
Che si tratti di operazioni in miniere profonde o di stazioni di riparazione mobili pressurizzate, questo accoppiatore resiste alle vibrazioni, alla contaminazione e ai danni da serraggio eccessivo, rendendolo una soluzione ideale per applicazioni mission-critical.
Interessato a schede tecniche o campioni?
Mettiti in contatto per disegni CAD, guida alla compatibilità o per richiedere un preventivo.
La serie idraulica filettata di Carterberg è compatibile con IATF16949 e pronta per specifiche personalizzate.
