Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
raccordi rapidi idraulici filettati
| Caratteristica | Descrizione |
|---|---|
| Innesto filettato sicuro | Previene disconnessioni dovute a vibrazioni o picchi di pressione. |
| Capacità di connessione con pressione residua | Accoppiamento sicuro anche in presenza di pressione idraulica intrappolata. |
| Costruzione robusta | Opzioni in acciaio temprato o ottone ad alta resistenza, resistenti alla fatica e agli urti. |
| Configurazioni di valvole multiple | Faccia piana, doppio arresto e tubolare per il controllo dei fluidi. |
| Versatilità dei materiali di tenuta | Guarnizioni in NBR, Viton o EPDM per vari fluidi e intervalli di temperatura. |
| Standard di filettatura internazionali | Compatibilità BSP, NPT e metrica. |
| Opzioni di resistenza alla corrosione | Placcatura in zinco giallo o zinco-nichel per ambienti difficili. |
| Tipo di accoppiamento | Descrizione | Ideale per |
|---|---|---|

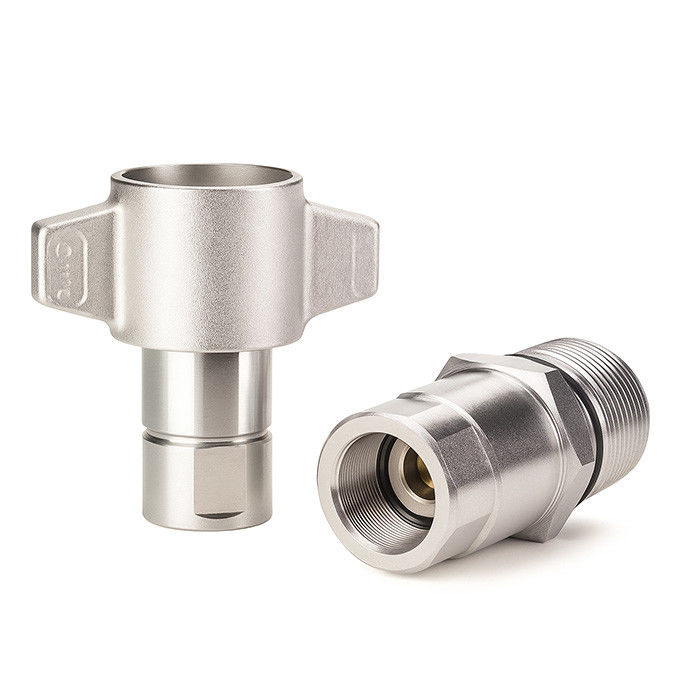

| Filettato con dado ad alette | Filettatura a passo fine manuale, ideale per la gestione della pressione residua. | Miniere, martinetti idraulici |
| Faccia piana + Blocco filettato | Disconnessione pulita, senza fuoriuscite e resistente alle vibrazioni. | Piattaforme petrolifere, piattaforme mobili |
| Filettato compatto con blocco a manicotto | Profilo corto, esterno sigillato, protezione da polvere e detriti. | Veicoli di servizio, installazioni strette |
| Accoppiamento filettato in ottone | Conveniente, resistente alla corrosione, a bassa pressione. | Attrezzature per il servizio stradale, sistemi leggeri |
I sistemi idraulici che operano in modo affidabile in ambienti difficili spesso si affidano a raccordi rapidi filettati che sono strutturalmente stabili, collegati in modo sicuro e hanno prestazioni costanti. La seguente è una comparazione dei parametri e una panoramica delle caratteristiche tipiche dei modelli principali della serie filettata Carterberg, che possono essere selezionati rapidamente in base alle diverse pressioni di esercizio, ai requisiti di tenuta e agli scenari applicativi.
Panoramica dei parametri del modello
| Modello | Pressione nominale | Gamma di dimensioni | Tipo di tenuta | Caratteristiche distintive | Applicazioni tipiche |
| CB-SPS-3FN-FD86 | 750 PSI | 1" / 1-1/4" | FKM / EPDM | Design a faccia piana, connessione a pressione residua, manicotto per impieghi gravosi | Attrezzature edili, idraulica mobile |
| CB-SPS-3FN-96 | 3000 PSI | 1" / 1-1/4" | FKM / EPDM | Corpo compatto, perdita di fluido minimizzata, resistente alle vibrazioni | Escavatori, utensili ad alto flusso |
| CB-HYDRAV-KD | 6525 PSI | 1/4" a 1-1/2" | NBR / FKM | Valvola per impieghi gravosi, corpo a spinta e trazione, bloccaggio robusto | Agricoltura, autocarri di servizio minerario |
| CB-SPB-3FN | 3000 PSI | 1/4" a 1" | NBR / FKM | Interscambio ISO, doppia tenuta, cromatura | Veicoli militari, unità di potenza |
| CB-SPS-3FN-BC | 4000 PSI | 1/2" a 1-1/2" | NBR / FKM | Testa compatta, elevata capacità di flusso, resistente agli urti | Autocarri di servizio, gru mobili |
| CB-SPS-3FN-BE | 5000 PSI | 3/4" a 2" | NBR | Filettatura ACME, connessione sotto pressione residua, compatibile Faster/VOF | Petrolio e gas, skid ad alta pressione |
| CB-SPS-3FN-BA | 10000 PSI | 1/4" a 1-1/2" | NBR / FKM | Manicotto di sicurezza, faccia piana, tappo antipolvere integrato | Macchinari forestali, idraulica ferroviaria |
| CB-SPS-3FN-CVV | 5000 PSI | 3/8" a 1" | FKM | Acciaio inossidabile, resistente alla corrosione, capacità ad alta temperatura | Offshore, trasformazione alimentare |
| CB-SPS-3FN-W26000 | 9425 PSI | 1/4" a 1-1/2" | FKM | Guarnizioni Viton, antivibrazioni, corpo inciso al laser | Sistemi di terra aerospaziali, edilizia pesante |
| CB-SPS-3FN-W6000 | 15.950 PSI | 1/4" a 2" | FKM / EPDM | Struttura robusta, tollerante ai picchi di pressione, manicotto con codice colore | Miniere, piattaforme di perforazione mobili |
| CB-SPS-3FN-WA56000 | 10000 PSI | 1/4" / 3/8" | FKM | Mini corpo, foro stretto, miglioramento della tenuta statica | Circuiti idraulici compatti, utensili automatizzati |
Interpretazione tipica dell'applicazione e dettagli del modello
• CB-SPS-3FN-FD86 è una soluzione di cambio rapido per impieghi gravosi progettata da Carterberg per le attrezzature idrauliche mobili. Adotta una struttura a valvola piatta e una doppia tenuta, che può ridurre efficacemente il rischio di perdite di olio durante la disconnessione. Il sistema di alloggiamento con bloccaggio a spirale supporta la connessione a pressione residua, particolarmente adatto per stazioni di colata inserite ripetutamente e ambienti di costruzione. ⬆Visualizza i dettagli →
• CB-SPS-3FN-96 continua i vantaggi strutturali della serie FD86, ma è più adatto per i requisiti di flusso elevato dei dispositivi compatti. Il suo design a corpo corto riduce le interferenze di installazione ed è adatto per scenari come frantoi e utensili idraulici portatili con spazio limitato. ⬆ Visualizza i dettagli →
• CB-HYDRAV-KD è un connettore di cambio rapido di grado industriale con un elevato livello di affidabilità, combinato con una struttura di connessione a innesto e una robusta spirale di bloccaggio, adatto per sistemi di veicoli di manutenzione mineraria e agricola che richiedono una risposta rapida e una connessione ad alta frequenza. ⬆ Visualizza i dettagli →
• CB-SPB-3FN è rinomato per la sua intercambiabilità ISO e il design a doppia tenuta, che lo rende particolarmente adatto per l'aggiornamento e la sostituzione di piattaforme idrauliche in sistemi standardizzati o industrie militari. Il trattamento chiave in rame ne migliora la resistenza alla corrosione. ⬆ Visualizza i dettagli →
• CB-SPS-3FN-BC enfatizza la struttura compatta e la protezione dagli urti, adattandosi ad ambienti come veicoli di lavoro ad alta quota e attrezzature di soccorso di emergenza, garantendo l'affidabilità della tenuta in forti vibrazioni e inserimenti frequenti. ⬆ Visualizza i dettagli →
• CB-SPS-3FN-BE adotta la spirale ACME e il diametro di grandi dimensioni, supporta la connessione a pressione residua ed è compatibile con i sistemi Faster OGV/Stucchi VOF, rendendolo la scelta ideale per i settori ad alta pressione come il petrolio e il gas. ⬆ Visualizza i dettagli →
• CB-SPS-3FN-BA incorpora un manicotto di blocco di sicurezza e un anello esterno antipolvere per migliorare la stabilità operativa in ambienti difficili, rendendolo adatto a scenari come attrezzature forestali e veicoli di manutenzione ferroviaria che richiedono un'estrema resistenza al ribaltamento. ⬆ Visualizza i dettagli →
• CB-SPS-3FN-CVV adotta ferro inossidabile per uso alimentare e tenuta Viton ad alta temperatura, che può resistere alla corrosione ed è adatto per sistemi con requisiti di pulizia elevati come piattaforme offshore, sistemi di pulizia, apparecchiature farmaceutiche, ecc. ⬆ Visualizza i dettagli →
• CB-SPS-3FN-W26000 è una soluzione di cambio rapido ad altissima pressione con struttura antivibrazioni e antibloccaggio, nonché capacità di tenuta ad alta temperatura e alta pressione. È particolarmente adatto per il supporto a terra dell'aviazione e per le attrezzature pesanti per l'edilizia stradale. ⬆ Visualizza i dettagli →
• CB-SPS-3FN-W6000 è un modello per impieghi gravosi progettato da Carterberg per piattaforme idrauliche remote e minerarie sotterranee, adatto per una pressione di 6000 PSI e in possesso di un'efficace resistenza all'impatto idraulico. ⬆ Visualizza i dettagli →
• CB-SPS-3FN-WA56000 appartiene al mini connettore di cambio rapido ad alta pressione, adatto per l'inserimento rapido in sistemi ultra compatti e il design di tenuta interno ottimizza ulteriormente l'efficienza del controllo dei fluidi. ⬆ Visualizza i dettagli →
