Place of Origin:
China
Marca:
carterberg
Certificazione:
IATF16949
Model Number:
CB-10135
Il CB-10135 è un accoppiamento rapido compatto ad altissima pressione progettato per sistemi idraulici esigenti che operano fino a 300 MPa (43.500 PSI). Pienamente compatibile con Serie CEJN 135, questo accoppiamento è ottimizzato per prestazioni senza perdite, sicurezza meccanica e rapida integrazione in sistemi idraulici in spazi ristretti.
Con un corpo in acciaio temprato e un anello di bloccaggio sicuro sulla metà femmina, il CB-10135 è ideale per strumenti di soccorso, estrattori per cuscinetti e banchi di prova ad alta pressione.
• Pressione di esercizio di 300 MPa: Costruito per sistemi a pressione estrema senza rischio di perdite o deformazioni.
• Design senza fuoriuscite: Collegare e scollegare in sicurezza sotto pressione con una perdita minima di fluido.
• Intercambiabilità CEJN 135: Pienamente compatibile con gli accoppiamenti e gli utensili idraulici standard della serie CEJN 135.
• Anello di bloccaggio di sicurezza: La metà femmina include un anello di bloccaggio meccanico per prevenire lo scollegamento accidentale.
• Dimensioni compatte: 64 mm di lunghezza totale, 2,5 mm di diametro del flusso – perfetto per installazioni in spazi ristretti.
• Tipo di filettatura: Interfaccia filettata M16x1.5 con tenuta conica a 60°.
• Materiale durevole: Acciaio al carbonio temprato con finitura superficiale nera per la massima resistenza.
• Efficienza del flusso: Eroga 4,6 L/min con una caduta di pressione di 1 bar.
• Misura chiave: 22 mm standard per una comoda installazione.
| Parametro | Valore |
|---|---|
| Connessione | M16x1.5 con cono a 60° |
| Materiale | Acciaio al carbonio temprato |
| Pressione di esercizio | 300 MPa (43.500 PSI) |
| Pressione di scoppio | ≥600 MPa |
| Diametro del flusso | 2,5 mm |
| Portata (Δp = 1 bar) | 4,6 L/min |
| Lunghezza | 64 mm |
| Diametro esterno | 30 mm |
| Intervallo di temperatura | -20°C a +80°C |
| Meccanismo della valvola | Senza fuoriuscite |
| Meccanismo di bloccaggio | Blocco ad anello femmina |
| Tipo di tenuta | Cono a 60° + NBR (standard) |
Tipica curva pressione-flusso di CB-10135.
Una perdita di pressione minima viene mantenuta anche nell'intervallo di pressione di 300 MPa, garantendo l'efficienza e la sicurezza del sistema.
Femmina (Presa)

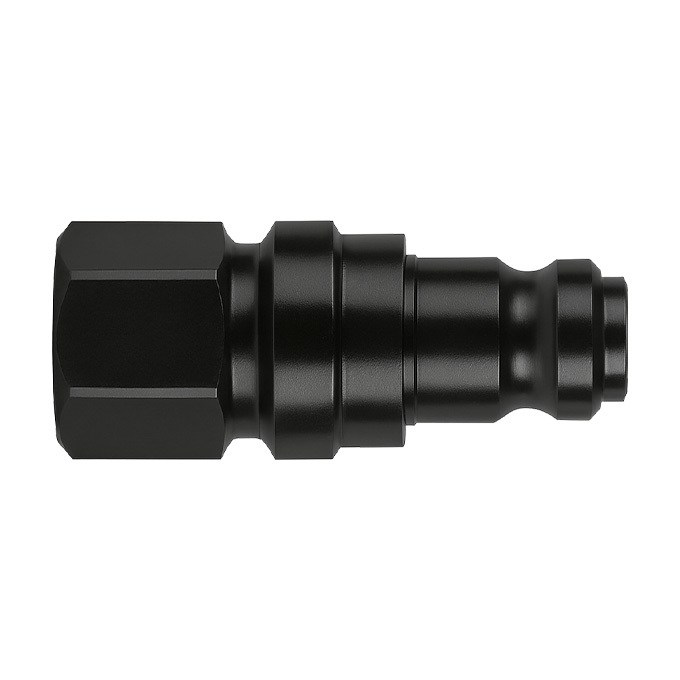

Maschio (Spina)
• Sistemi di tiraggio idraulici
• Soccorso e divaricatori
• Banchi di prova ad altissima pressione
• Utensili di manutenzione di precisione
• Unità di servizio fuori sede
CB-10135 è pienamente compatibile dimensionalmente e funzionalmente con gli accoppiamenti della serie CEJN 135:
• Interfaccia filettata: M16x1.5
• Stesso diametro nominale e pressione di esercizio
• Cono di tenuta metallico corrispondente
• Sicurezza di bloccaggio meccanico simile
