Luogo di origine:
CINA
Marca:
carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP3S-TC

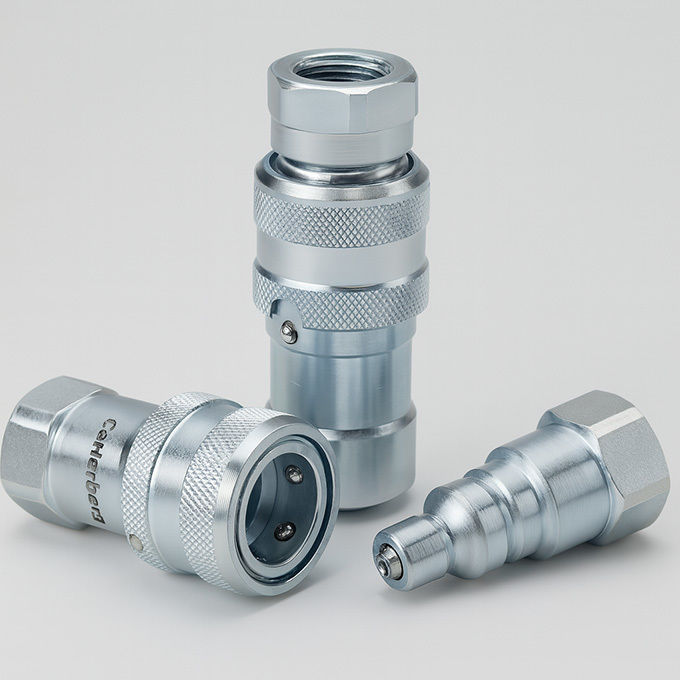

Carterberg CB-SP3S-TCè un accoppiamento veloce idraulico a superalta pressione progettato appositamente per soddisfare i requisiti estremi delle apparecchiature di sollevatura, degli strumenti di manutenzione delle rotaie e dei sistemi di sollevamento.Realizzato in acciaio al carbonio con superfici indurite e connessione a manica chiusa, questo accoppiamento offre sicurezza, resistenza e gestione della pressione fino a 10.000 PSI.È pienamente compatibile con la serie Parker TC, garantendo la compatibilità del sistema nei circuiti utensili ad alta pressione.
• Ferma della valvola positiva:La progettazione del pergolato fisso mantiene intatto l'allineamento della valvola e consente il pieno contatto metallo-metallo della valvola, garantendo una completa apertura sotto pressione nominale.
• Sistema di tenuta elettrometrica:Fornisce un spegnimento affidabile anche sotto vibrazioni e scosse di pressione, utilizzando componenti lavorati con precisione.
• Meccanismo di blocco a manica:Previene la disconnessione accidentale dovuta a resistenza del tubo o vibrazioni.
• Costruzioni durevoli:I componenti del capezzolo, della manica e della valvola sono induriti per resistenza superiore agli urti idraulici e all'usura.
• Pressione nominale:Classificato per una pressione di lavoro di 10.000 PSI (circa 690 bar).
• Ottimizzazione dei flussi:Progettato per fornire un flusso stabile ad alta pressione con un minimo di turbolenze.
• Compatibilità Parker TC:Funzionalmente intercambiabili con gli accoppiatori della serie Parker TC.
| Parametro | Valore |
| Dimensione del corpo | 3/8" |
| Pressione nominale | 10,000 PSI |
| Flusso nominale | 6 GPM |
| Intervallo di temperatura | -20°C a +120°C |
| Materiale del sigillo | NBR (facoltativo: FKM) |
| Filtro | NPT3/8" |
| L (lunghezza) | 79 mm |
| D (Diametro del corpo) | 32 mm |
| LS (lunghezza accoppiata) | 62.5 mm |
| LP (lunghezza della spina) | 44.2 mm |
Curva delle prestazioni:
Permettere di utilizzare un sistema di controllo della pressione.
Medio di prova: Oil-200 SUS, ISO VG 46.
• Sistemi idraulici: Applicazioni mobili di sollevamento ad alta pressione.
• attrezzature ferroviarie: progettato per attrezzi di manutenzione pesanti.
• Edilizia: attrezzature di presa e di appoggio in cui gli accoppiatori a filo sono soggetti a errori.
• Manutenzione industriale: sistemi ad alta pressione che richiedono un accoppiamento robusto e sicuro.
• UsoCB-SP3S-TCse l'applicazione prevede sollevamento, sollevamento o ripetizione di carichi a forte impatto.
• Per gli ambienti corrosivi (ad es. marini, chimici), preferire le varianti in acciaio inossidabile comeCB-SPM-10F-A.
• Per l'uso industriale generale sotto i 5.000 PSI, considerareCB-SPL-10Fcome alternativa conveniente.
D: CB-SP3S-TC può essere utilizzato in sistemi rotanti?
R: No. Questo modello non è indicato per applicazioni a rotazione. La rotazione sotto pressione può danneggiare le superfici di tenuta.
D: Questo accoppiamento è intercambiabile con il Parker TC?
R: Sì, è dimensionalmente compatibile e funzionalmente intercambiabile con la serie Parker TC.
D: Quali opzioni di filo sono disponibili?
R: NPT3/8 è la soluzione standard. Altri fili (BSPP, UNF) possono essere disponibili su richiesta.
