Place of Origin:
China
Marca:
carterberg
Certificazione:
IATF16949
Model Number:
CB-10116

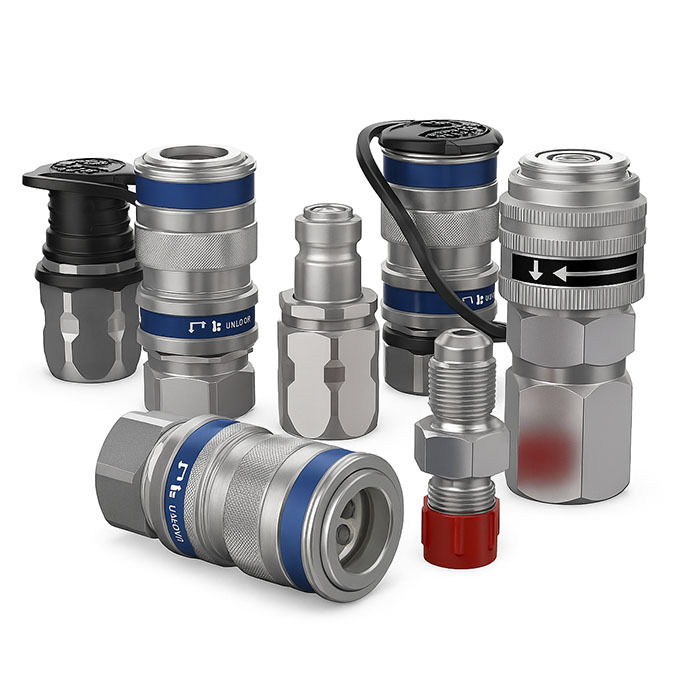

Il CB-10116 è un accoppiamento rapido idraulico compatto in acciaio inossidabile progettato per soddisfare le elevate esigenze dei sistemi ad altissima pressione in ambienti corrosivi.Progettato come alternativa pienamente compatibile alla serie CEJN 116, questo modello combina le caratteristiche di sicurezza meccanica, il funzionamento senza goccioline e il cono di sigillo metallico a 120° CMS di CEJN per offrire un'affidabilità di sigillamento superiore sotto pressione estrema.
Ideale per attrezzi a coppia, tensione e apparecchiature idrauliche portatili, la CB-10116 è la vostra scelta ad alta integrità quando il guasto non è un'opzione.
• Costruzione in acciaio inossidabile al 100%: resistente alla corrosione e adatto ad ambienti aggressivi, compresi i sistemi marini, chimici e offshore.
•Corpo compatto: di soli 51,2 mm di lunghezza e 24,5 mm di diametro, perfetto per applicazioni a spazio ristretto.
•Sigillo metallico CMS (120° cono): sigillatura metallo-metallo compatibile con CEJN con elevata resistenza alle temperature e alle sostanze chimiche.
•Funzionamento privo di perdite: progettato per evitare perdite durante la connessione e la disconnessione.
•Accoppiatore maschio senza valvola: ottimizzato per sistemi in cui la direzione del fluido è regolata esternamente.
•Anello di chiusura di sicurezza: L'accoppiatore femminile include un anello meccanico per evitare la disconnessione accidentale.
•Classificazione di alta pressione: pressione di funzionamento di 150 MPa (21.750 PSI), con una pressione minima di rottura di 300 MPa.
•G 1/4" connessione a filo: Compatibile con interfacce idrauliche industriali comuni.
•Inclusi i tappi per la polvere standard: Prolungare la durata dell'accoppiatore e proteggere le superfici interne.
| Parametro | Valore |
|---|---|
| Tipo di connessione | G filo femminile da 1/4" |
| Materiale | Acciaio inossidabile AISI 316 |
| Tipo di sigillo | Sigillo a cono metallico CMS (120°) |
| Materiale del sigillo | Nitrile (NBR) |
| Pressione di lavoro | 150 MPa (21.750 PSI) |
| Pressione di esplosione | ≥ 300 MPa |
| Diametro nominale del flusso | 2.5 mm |
| Flusso (Δp=1 bar) | 6 L/min |
| Distanze | 51.2 mm |
| Diametro esterno | 24.5 mm |
| Dimensione della chiave inglese | 22 mm |
| Intervallo di temperatura | -30°C a +100°C |
| Valvola | Maschio: senza valvola / Femmina: con anello di sicurezza |
| Coperture antipolvere | Plastico standard; alluminio facoltativo |
Curva di flusso-pressione tipica di CB-10116.
Femmina (Socket)

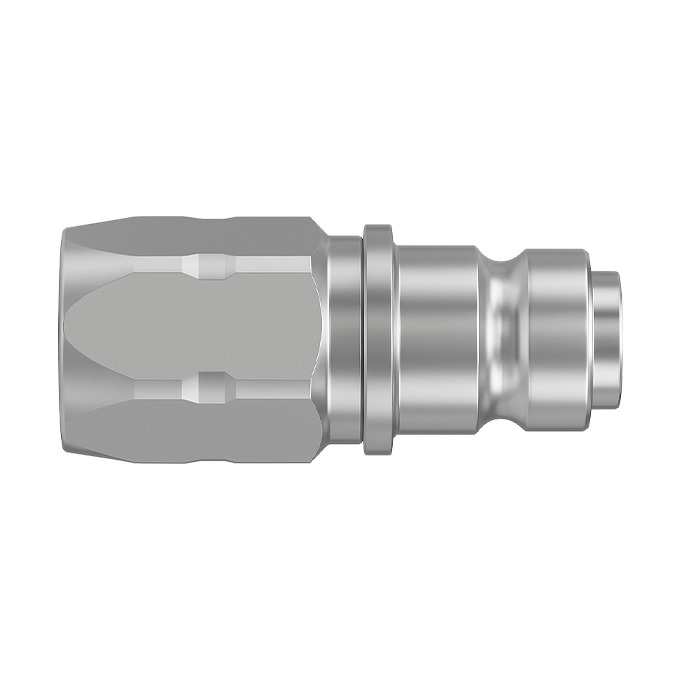

Maschio (Plug)
• Attrezzi a coppia e tensione idraulica
Dove sono essenziali accoppiamenti senza perdite, compatti e precisi.
•Manutenzione in ambienti corrosivi
Adatto per impianti marini, offshore e chimici.
•Unità idrauliche portatili
Per sistemi ad alta pressione con controllo dei fluidi di piccolo volume.
CB-10116 è completamente intercambiabile con la serie CEJN 116 in termini di:
• Dimensioni e interfaccia del filo (G1/4")
• Metodo di sigillamento (CMS cono a 120°)
• Indicatori di pressione e temperatura
• Formato di accoppiamento (maschio senza valvola + femmina di sicurezza)
D: In che modo CB-10116 è diverso da CB-10125 o CB-10218?
A: CB-10116 è in acciaio inossidabile e dispone di un sigillo metallico CMS. CB-10125 e 10218 sono in genere acciaio al carbonio con sigillo O-ring.10116 ha un design più compatto e nessuna valvola interna sul lato maschile.
D: Il CB-10116 è adatto per applicazioni chimiche o marine?
R: Sì. La costruzione in acciaio inossidabile e il design senza perdite lo rendono ideale per ambienti corrosivi e sensibili.
D: Il CB-10116 può sostituire direttamente il CEJN 116?
R: Sì, è completamente compatibile sia dal punto di vista dimensionale che funzionale.
