Place of Origin:
China
Marca:
carterberg
Certificazione:
IATF16949
Model Number:
CB-10218

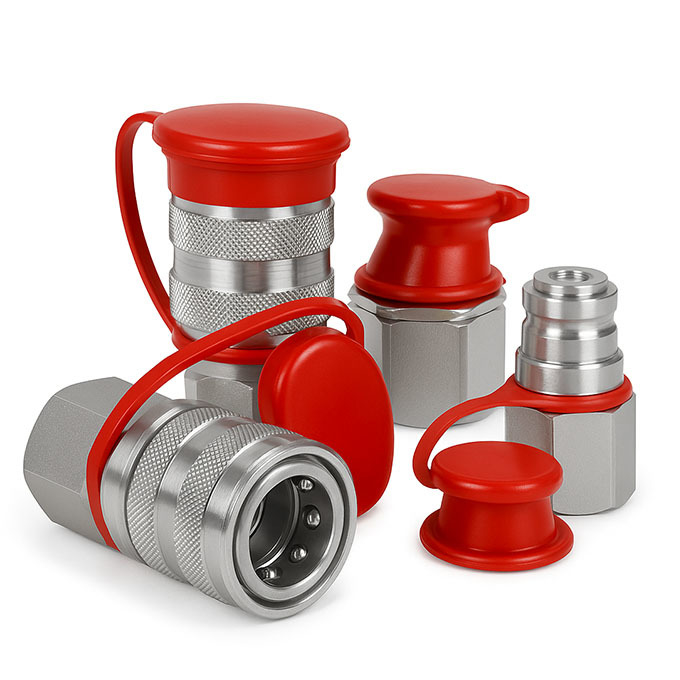

Il CB-10218 è un attacco rapido ad altissima pressione progettato per sistemi idraulici esigenti che richiedono fino a 100 MPa (14.500 PSI) di pressione di esercizio. Compatto e preciso, presenta disconnessione senza perdite, un anello di bloccaggio meccanico e compatibilità CEJN 218, rendendolo ideale per tenditori di bulloni, utensili a pressione e operazioni idrauliche controllate.
La sua interfaccia filettata G 3/8", la costruzione in acciaio temprato e il profilo ad alto flusso gli consentono di resistere a frequenti cicli ad alta pressione con prestazioni costanti.
• Valutato per 100 MPa (14.500 PSI)
Progettato per applicazioni idrauliche estreme che richiedono elevata affidabilità e tenuta costante.
• Disconnessione senza perdite
Previene la perdita di fluido durante lo scollegamento, proteggendo gli operatori e riducendo al minimo la contaminazione.
• Profilo compatto
Solo 73,4 mm di lunghezza e 34,6 mm di diametro, ideale per aree di assemblaggio ristrette.
• Meccanismo di bloccaggio positivo
L'accoppiamento femmina include un anello di bloccaggio meccanico automatico per evitare scollegamenti accidentali sotto pressione.
• Portata elevata
Eroga fino a 15 L/min attraverso un passaggio stretto, supportando il controllo idraulico reattivo.
• Materiale e tenuta
Acciaio temprato con rivestimento in zinco per una maggiore durata; guarnizioni NBR standard con interfaccia gomma-metallo opzionale.
• Connessione filettata G 3/8”
Garantisce un'installazione sicura su apparecchiature di prova e dispositivi ad altissima pressione.
| Specifiche | Valore |
|---|---|
| Pressione di esercizio | 100 MPa (14.500 PSI) |
| Pressione di scoppio | ≥200 MPa |
| Portata | 15 L/min |
| Connessione filettata | G 3/8” |
| Lunghezza | 73,4 mm |
| Diametro esterno | 34,6 mm |
| Misura chiave | 27 mm |
| Coppia | 60–70 Nm |
| Tipo di tenuta | NBR (gomma-metallo opzionale) |
| Materiale | Acciaio temprato zincato |
| Intervallo di temperatura | -30°C a +100°C |
| Bloccaggio | Anello meccanico (femmina) |
Curva pressione-portata tipica di CB-10218.

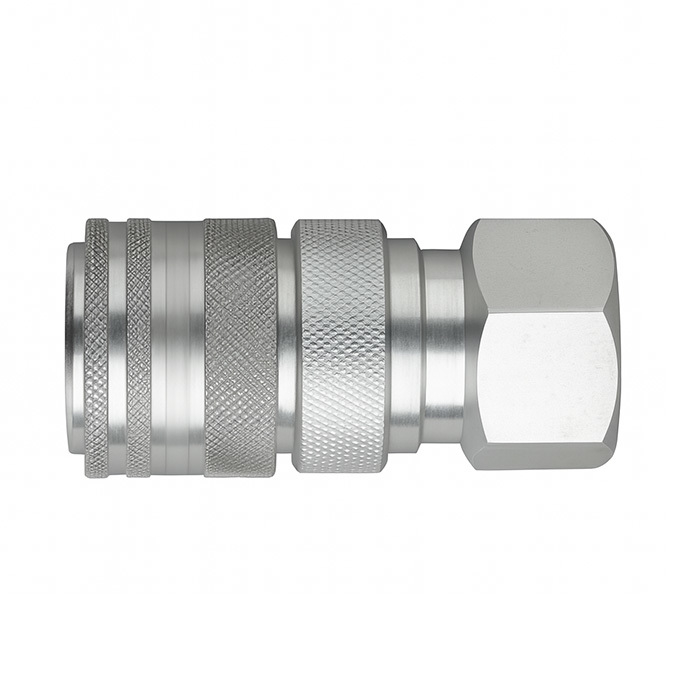

Femmina (Presa)

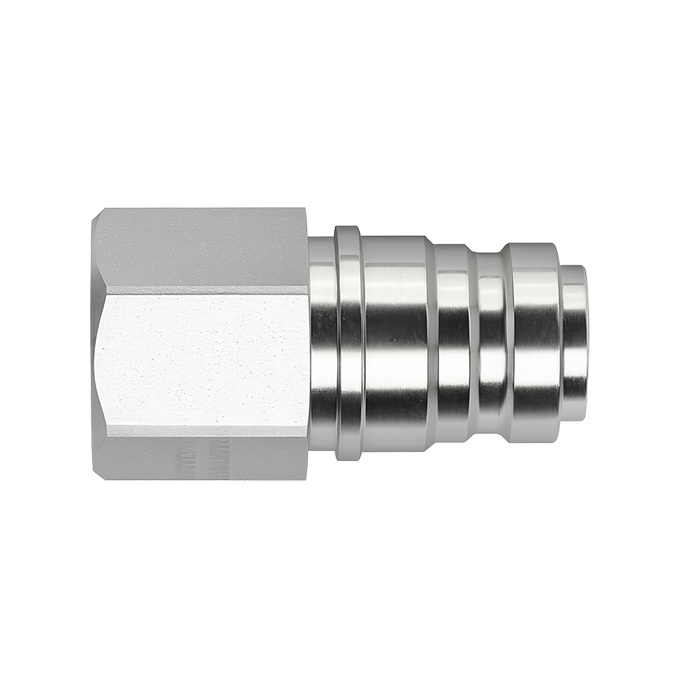

Maschio (Spina)
Il CB-10218 è strutturalmente e funzionalmente compatibile con gli accoppiamenti della serie CEJN 218. Progettato per corrispondere alle dimensioni delle filettature, ai percorsi di flusso e all'interfaccia di tenuta, può fungere da sostituto diretto nella maggior parte degli utensili e delle apparecchiature standard da 100 MPa.
D: Il CB-10218 può essere collegato sotto pressione?
R: No. Il sistema deve essere depressurizzato prima della disconnessione. Il bloccaggio meccanico garantisce la sicurezza dopo l'innesto completo.
D: È intercambiabile con i componenti CEJN 218?
R: Sì. CB-10218 offre compatibilità drop-in con gli accoppiamenti maschio e femmina della serie CEJN 218.
D: È adatto per flussi dinamici o pulsanti?
R: Sì, entro l'intervallo di pressione e temperatura nominali. Per cicli frequenti, si consiglia la tenuta metallica opzionale.
