Place of Origin:
China
Marca:
carterberg
Certificazione:
IATF16949
Model Number:
CB-10125

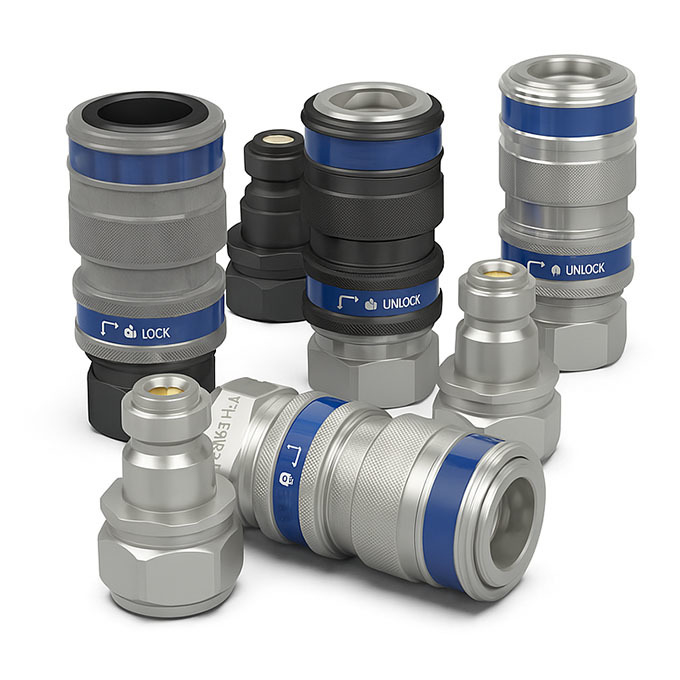

IlCB-10125l'accoppiamento veloce idraulico è appositamente progettato pera pressione ultraaltasistemi che funzionano fino a250 MPa (36.250 PSI). con untappi senza valvola,tenuta metallo-metallo, econfigurazione di filo compatta G1/4", è una scelta affidabile perdi potenza superiore a 50 W,di cilindrata inferiore o uguale a 50 cm3, e altre apparecchiature utilizzate in applicazioni di precisione ad alta forza.
Questo modello fa parte della serie CEJN 125 compatibile con Carterberg e offre un collegamento e una disconnessione senza perdite, anche sotto carico estremo.Sigillo metallico CMS (120° cono)garantisce la sicurezza e la ripetibilità in cicli frequenti.
• Per una pressione di lavoro di 250 MPa
Costruito per gestire forze idrauliche estreme nei sistemi di controllo e di collaudo.
•Dimensioni compatte
Lunghezza totale di appena73.8 mm- ediametro esterno di 30 mm ideale per spazi di riunione ristretti.
•Nessuna valvola sul lato della spina
La struttura interna semplificata riduce al minimo la caduta di pressione e facilita una più rapida equalizzazione della pressione.
•Sistema di sigillamento CMS metallico-metallico
Elimina la dipendenza da O-ring nelle zone critiche, offrendo prestazioni superiori a pressione ultra elevata.
•Coperture antipolvere standard e serratura di sicurezza
Ciascuna unità comprende un lucchetto di sicurezza integrato e tappi protettivi per prevenire la contaminazione e il rilascio accidentale.
•Compatibile con la serie CEJN 125
Funzionalmente intercambiabile con i prodotti CEJN 125, offrendo al contempo una maggiore flessibilità di approvvigionamento ed efficienza dei costi.
| Specificità | Valore |
|---|---|
| Pressione di lavoro | 250 MPa (36.250 PSI) |
| Pressione di esplosione | 500 MPa |
| Diametro nominale | 2.5 mm |
| Tasso di flusso | 50,8 l/min |
| Tipo di connessione | G 1/4" |
| Distanze | 73.8 mm |
| Diametro | 30 mm |
| Dimensione della chiave inglese | 26 mm |
| Torsione | 40 ∼ 50 Nm |
| Metodo di sigillamento | CMS cono metallico a 120° |
| Materiale del sigillo | NBR (nitrile) |
| Intervallo di temperatura | -30°C a +100°C |
| Materiale | Acciaio rivestito di zinco-nickel estinto |
Curva di flusso-pressione tipica di CB-10125.
Dimostra un minimo calo di pressione grazie al suo design senza valvole e al percorso interno compatto.
Femmina (Socket)

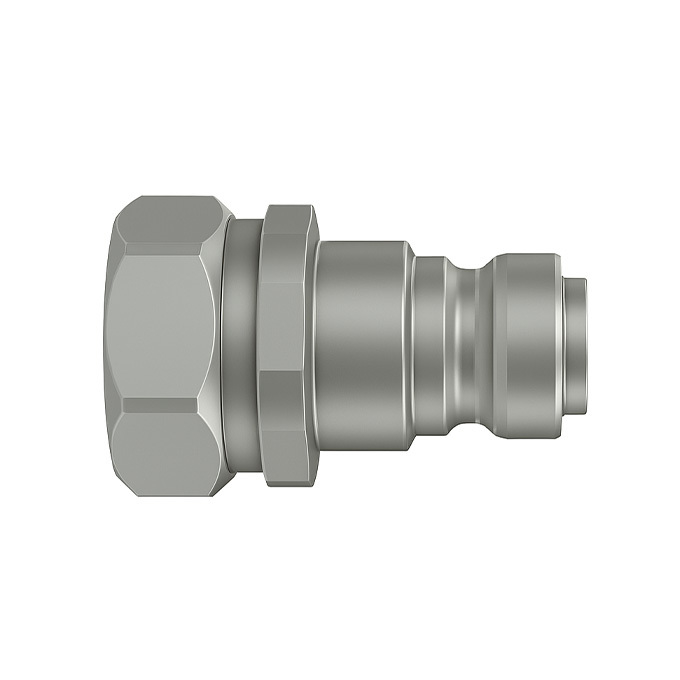

Maschio (Plug)
Il CB-10125 è pienamente compatibile con la serie CEJN 125, comprese le dimensioni fisiche, l'interfaccia di tenuta e le prestazioni idrauliche.si raccomanda di verificare i materiali di tenuta (NBR vs Viton) e le impostazioni della coppia massima durante gli scenari di sostituzione o di retrofit.
D: La CB-10125 può essere utilizzata in sistemi a pressione dinamica con pulsazione?
A: È adatto per le operazioni ad altissima pressione,staticoPer i sistemi pulsanti, consultateci per le varianti rinforzate.
D: L'accoppiamento è completamente senza valvole?
R: Sì. La parte maschile (piatta) è senza valvola per ridurre al minimo la restrizione del fluido. Il sistema deve essere pressurizzato prima della disconnessione.
D: È compatibile con gli strumenti CEJN 125?
A: Sì. CB-10125 è unfunzionalmente compatibilesostituzione con la CEJN 125, progettata per l'uso in serrature, tiratori, ecc.
