Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-RW
| Componente | Materiale |
|---|---|
| Corpo / Manicotto / Estremità | Acciaio inossidabile |
| Valvole | Ottone |
| Molle e sfere | Acciaio inossidabile |
| Materiale della guarnizione | Viton (altri su richiesta) |
Questa configurazione offre eccellente resistenza chimica, stabilità termica, e affidabilità a lungo termine in uso sul campo o mobile.
| Parametro | Specifiche |
|---|---|
| Metodo di connessione | Trazione per la connessione |
| Tipo di tenuta | Doppia tenuta + valvola a faccia piana |
| Tipo di valvola | Faccia piana con basse perdite |
| Pressione di esercizio | 160 bar / 2320 PSI |
| Portata nominale | 16 – 40 l/min |
| Inclusione di aria | ≤ 0,10 ml / 0,20 ml |
| Perdite | ≤ 0,01 ml / 0,02 ml |
| Intervallo di temperatura | –20°C a +200°C (–4°F a +392°F) |
| Dimensioni disponibili | 1/4", 3/8" |
| Standard | Compatibile con ISO 16028 |
| Intercambiabile con | Serie Hansen RW |
Disegno tecnico che mostra il connettore femmina CB-SP-6FN-RW e la disposizione interna della valvola.
| Dimensione del corpo | PARTNO. | Filettatura | A | B | C | ESAGONO |
| 1/4" | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
Vista dimensionale del connettore maschio con profilo a faccia piana e interfaccia di tenuta
| Dimensione del corpo | PARTNO. | Filettatura | D | E | F | ESAGONO |
| 1/4" | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

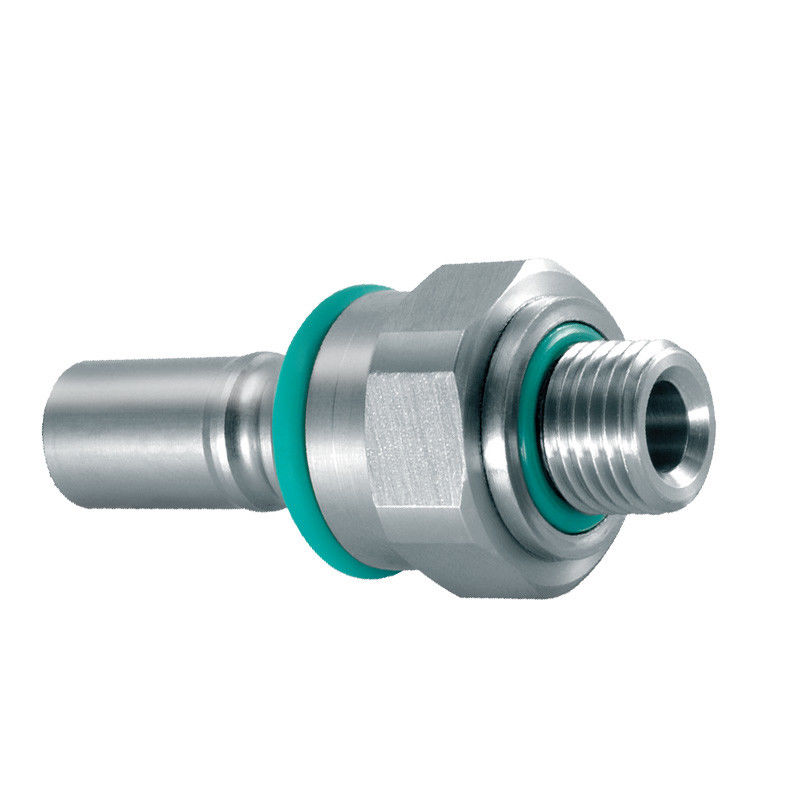

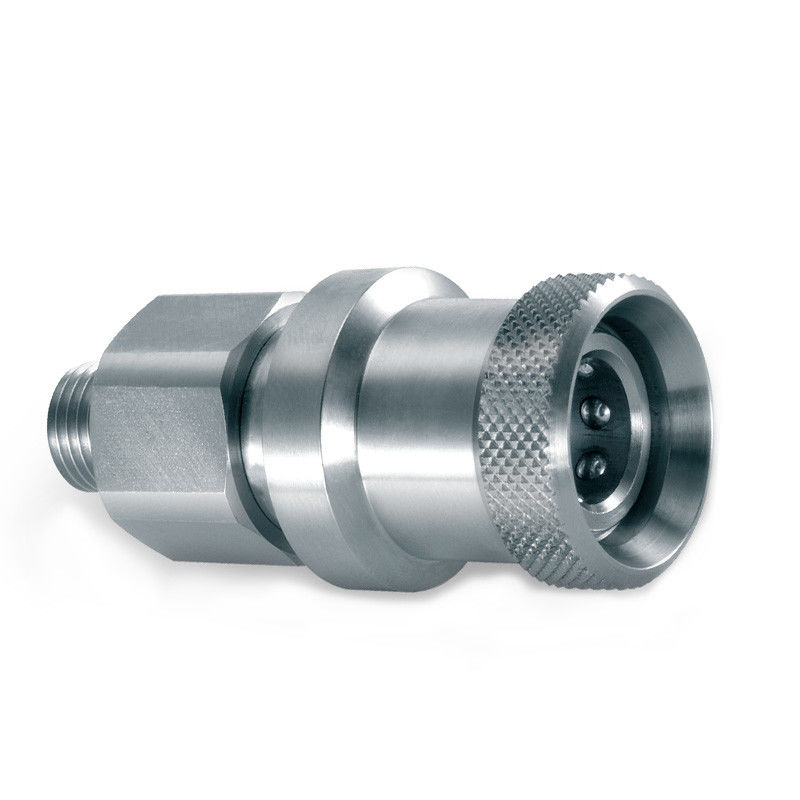

Immagine reale dei connettori maschio e femmina CB-SP-6FN-RW, che mostra il design esterno e la finitura.
