Luogo di origine:
Cina
Marca:
carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SPL-10F

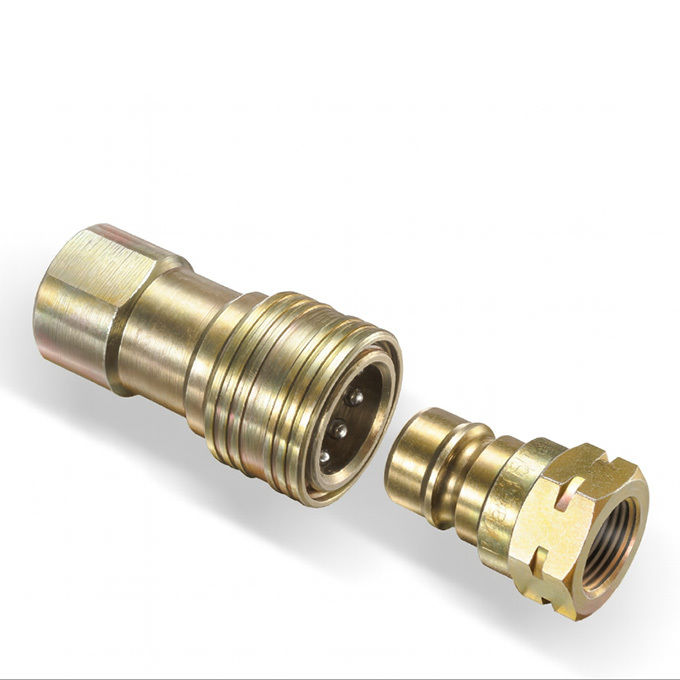

CB-SPL-10Fè conforme agli standard di geometria stabiliti dalla norma ISO 7241-1 A, garantendo un'adattamento senza soluzione di continuità tra i sistemi idraulici globali.
| Dimensione ISO | Diametro nominale (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (filo) | Peso (g) |
|---|---|---|---|---|---|---|---|
| 1/4 ′′ | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8 | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2 ¢ | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4 ′′ | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1 ¢ | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Tutte le misurazioni si riferiscono alla metà della presa in posizione connessa.

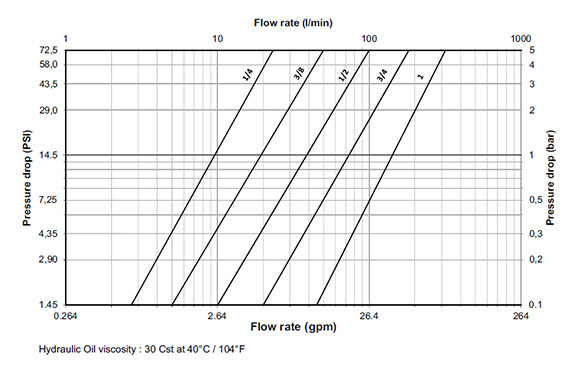

Ogni dimensione offre prestazioni ottimizzate per la pressione con un minimo calo di pressione alla viscosità standard dell'olio.
| Dimensione ISO | Pressione di lavoro massima (bar/psi) | Flusso (Δp = 1 bar) | Spargimento (ml) |
|---|---|---|---|
| 1/4 ′′ | 315 / 4565 | 60,3 l/min | 0.35 |
| 3/8 | 315 / 4565 | 10 l/min | 1.5 |
| 1/2 ¢ | 250 / 3625 | 12.5 l/min | 2.6 |
| 3/4 ′′ | 250 / 3625 | 20 l/min | 8.5 |
| 1 ¢ | 200 / 2900 | 25 l/min | 13 |
CB-SPL-10F consente una selezione flessibile di materiali e guarnizioni a seconda dell'esposizione all'applicazione (temperatura, compatibilità chimica, pressione del sistema).
| Componente | Materiale standard | Opzionale |
|---|---|---|
| Corpo / Manica | Acciaio zincato (senza Cr6) | Acciaio inossidabile su richiesta |
| Valvola | Acciaio platinato | ️ |
| - Le palle | Acciaio inossidabile | ️ |
| Sorgenti | Acciaio al carbonio | Acciaio inossidabile |
| Scele | NBR (nitrile) | FKM (Viton) |
Intervallo di temperatura:
• NBR: da -20°C a +100°C
• FKM: da -20°C a +200°C
