Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-FF
| Componente | Materiale / Finitura |
|---|---|
| Corpo | Acciaio zincato con bicromato o QPQ |
| Manicotto | Acciaio con finitura QPQ |
| Valvole | Acciaio, finitura nera |
| Connessioni finali | Acciaio zincato |
| Molle e sfere | Acciaio inossidabile AISI 302 |
| Guarnizioni | Nitrile (NBR) |
| Tappi / Tappi parapolvere | PVC rosso (altre opzioni disponibili) |
| Parametro | Specifica |
|---|---|
| Standard | ISO 16028 |
| Tipo di connessione | Push-to-connect con manicotto di bloccaggio |
| Pressione di esercizio | Fino a 350 bar / 5075 PSI |
| Portata nominale | 12 – 155 l/min |
| Intervallo di temperatura | –20°C a +100°C (–4°F a +212°F) |
| Fuoriuscita per disconnessione | 0,008 – 0,03 ml |
| Dimensioni disponibili | 1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |
Disegno tecnico dell'attacco femmina CB-SP-6FN-FF, che evidenzia il design a faccia piana e il manicotto trattato QPQ
| Dimensione del corpo | PARTNO. | Filettatura | A | B | ESAGONO |
| 1/4" | CB-S2S-6FN | 1/4’’ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8’’ | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2’’ | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2’’ | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4’’ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2’’ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4’’ | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4’’ | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1’’ | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4’’ | 4.33 | 2.17 | 2.17 |

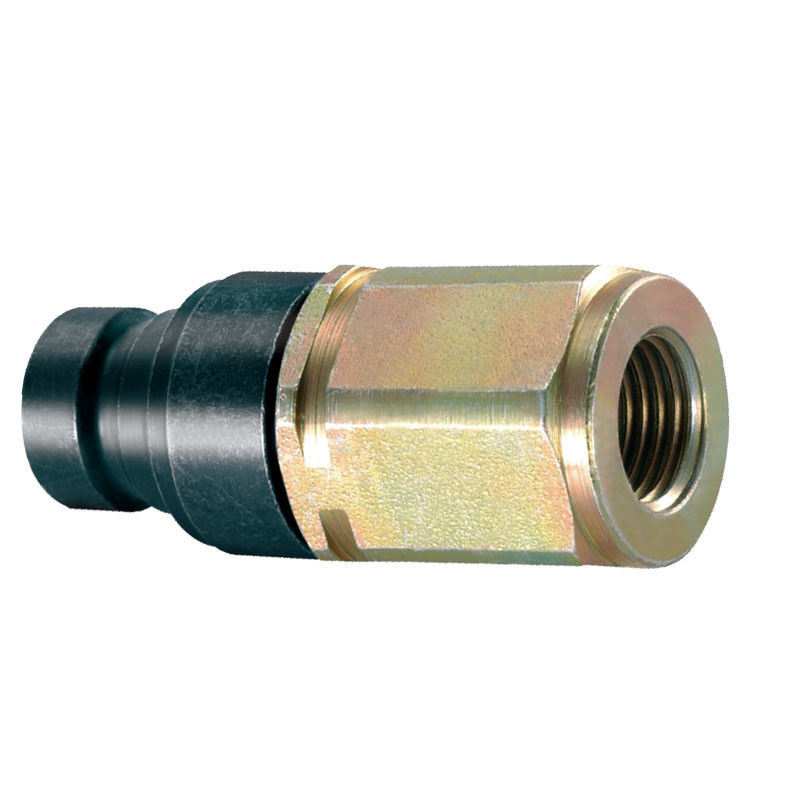

Schema dell'attacco rapido maschio a faccia piana CB-SP-6FN-FF con dettagli strutturali
| Dimensione del corpo | PARTNO. | Filettatura | C | D | ESAGONO |
| 1/4" | CB-P2S-6FN | 1/4’’ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8’’ | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2’’ | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2’’ | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4’’ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2’’ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4’’ | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4’’ | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1’’ | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4’’ | 3.54 | 1.42 | 2.17 |
Immagine reale del prodotto del set CB-SP-6FN-FF, con struttura push-to-connect e bloccaggio di sicurezza.
