Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-QA
| Componente | Materiale |
|---|---|
| Corpo / manica / valvole / estremità | Acciaio zincato con bicromato giallo |
| Sorgenti e palle | Acciaio inossidabile AISI 302 |
| Scele | Fabbricazione a partire da prodotti della voce 8528 |
| Copertura / tappo antipolvere | PVC, rosso (altri su richiesta) |
Questa costruzione fornisce un forte equilibrio di resistenza alla corrosione, resistenza all'usura ed efficienza dei costi ˇ ideale per l'uso sul campo e mobile.
| Parametro | Valore |
|---|---|
| Norme | ISO 16028 |
| Metodo di connessione | Push-to-connect + blocco del manico |
| Tipo di valvola | Flat face, dry break |
| Pressione di lavoro massima | 350 bar / 5075 PSI |
| Flusso nominale | Da 12 a 155 l/min |
| Intervallo di temperatura | ¥20°C a +100°C (¥4°F a +212°F) |
| Materiale del sigillo | Norma sul nitrile (NBR) |

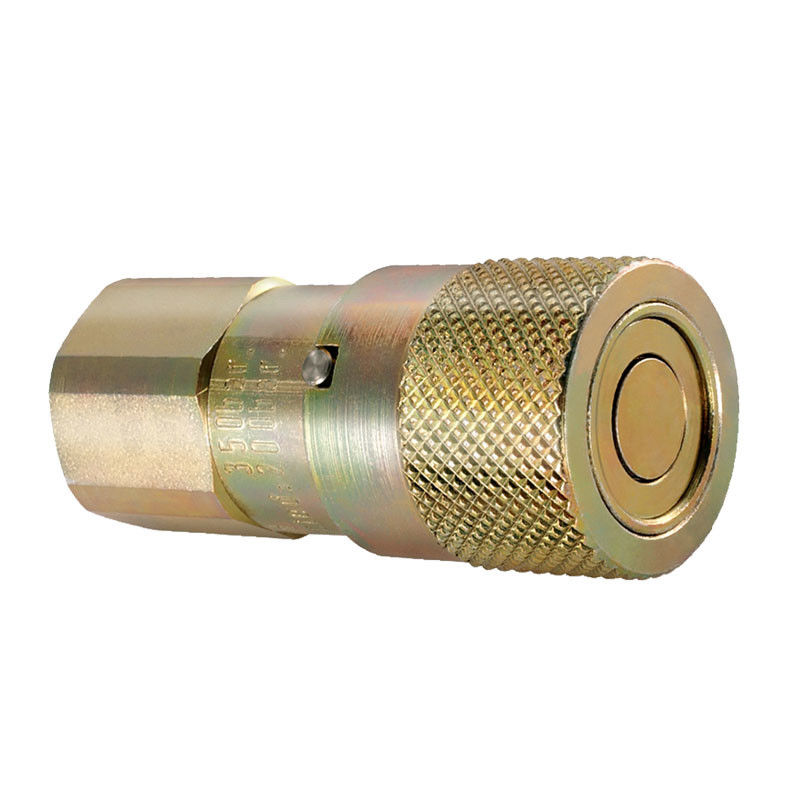

Femmina (Socket)
| Dimensione del corpo | Partenariato. | Filtro | A | B | HEX |
| 1/4" | CB-S2S-6FN-A | 4/4-18 | 2.07 | 1.06 | 0.91 |
| 1/4" | CB-S2S-6FG-A | 4/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FN-A | 1/8 - 14 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FG-A | 1/8 - 14 | 2.81 | 1.26 | 1.06 |
| 3/4" | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4" | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1" | CB-S8S-6FN-A | 1 - 11 | 3.29 | 1.89 | 1.81 |
| 1" | CB-S8S-6FG-A | 1 - 11 | 3.29 | 1.89 | 1.81 |

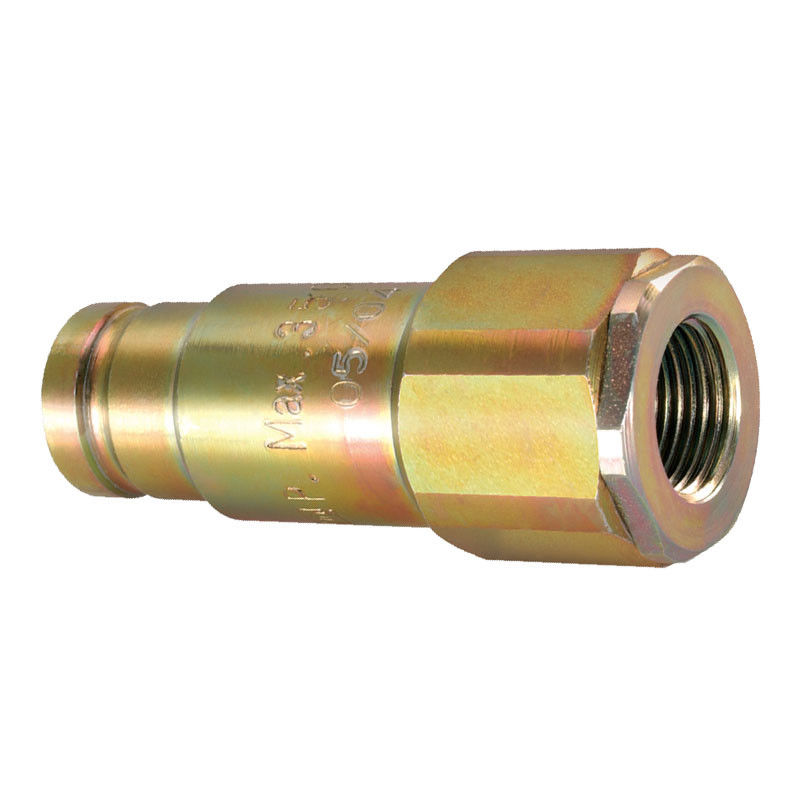

Maschio (Plug)
| Dimensione del corpo | Partenariato. | Filtro | C | D | E | HEX |
| 1/4" | CB-P2S-6FN-A | 4/4-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4" | CB-P2S-6FG-A | 4/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2" | CB-P4S-6FN-A | 1/8 - 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2" | CB-P4S-6FG-A | 1/8 - 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4" | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4" | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1" | CB-P8S-6FN-A | 1 - 11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1" | CB-P8S-6FG-A | 1 - 11 | 3.21 | 1.97 | 2.38 | 1.81 |
Figura: set di accoppiamento rapido CB-SP-6FN-QA
Sono mostrati i connettori maschili e femminili con un design piatto e una struttura a manica chiusa, rifiniti in acciaio zincato resistente alla corrosione.e sistemi ferroviari.
