Luogo di origine:
Shanghai, Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SP-6FN-DB
| Parametro | Specificità |
|---|---|
| Pressione di lavoro | 140 bar / 2030 PSI |
| Flusso nominale | Fino a 110 GPM |
| Dimensioni disponibili | 1/4°, 3/8°, 1/2°, 3/4°, 1° |
Per applicazioni di liquidi ad alta purezza o aggressivi, opzioni di sigillatura personalizzate come Kalrez® sono disponibili su richiesta.
| Opzione | Descrizione |
|---|---|
| Tipo di sigillo | Viton (standard), EPDM, Kalrez® su richiesta |
| Opzioni di thread | BSPP, NPT, metrico |
| Coperture antipolvere | Cappotti inossidabili o in PVC facoltativi |
| Varianti del corpo | Disponibili modelli corporei dritti o a gomito (su richiesta) |
Femmina (Socket)
| Dimensione del corpo | Partenariato. | Filtro | A | B | HEX |
| 1/4" | CB-S2M-6FN-B | 4/4-18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-S2M-6FG-B | 4/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-S4M-6FN-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-S4M-6FG-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-S6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-S6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-S8M-6FN-B | 1 - 11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-S8M-6FG-B | 1 - 11 | 3.52 | 2.25 | 1.81 |
Maschio (Plug)
| Dimensione del corpo | Partenariato. | Filtro | C | D | HEX |
| 1/4" | CB-P2M-6FN-B | 4/4-18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-P2M-6FG-B | 4/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-P4M-6FN-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-P4M-6FG-B | 1/8 - 14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-P6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-P6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-P8M-6FN-B | 1 - 11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-P8M-6FG-B | 1 - 11 | 3.52 | 2.25 | 1.81 |

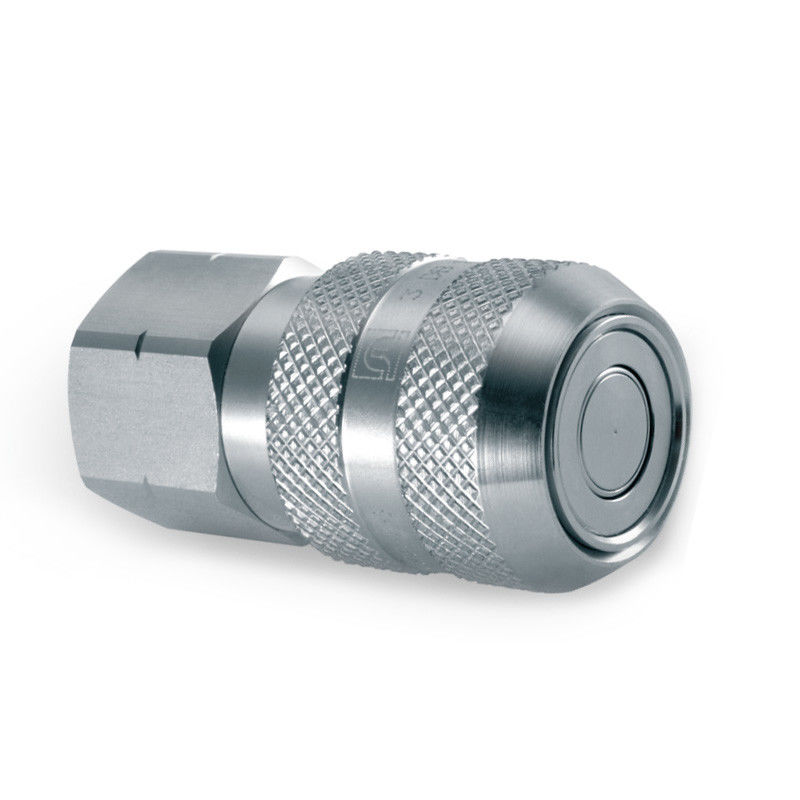

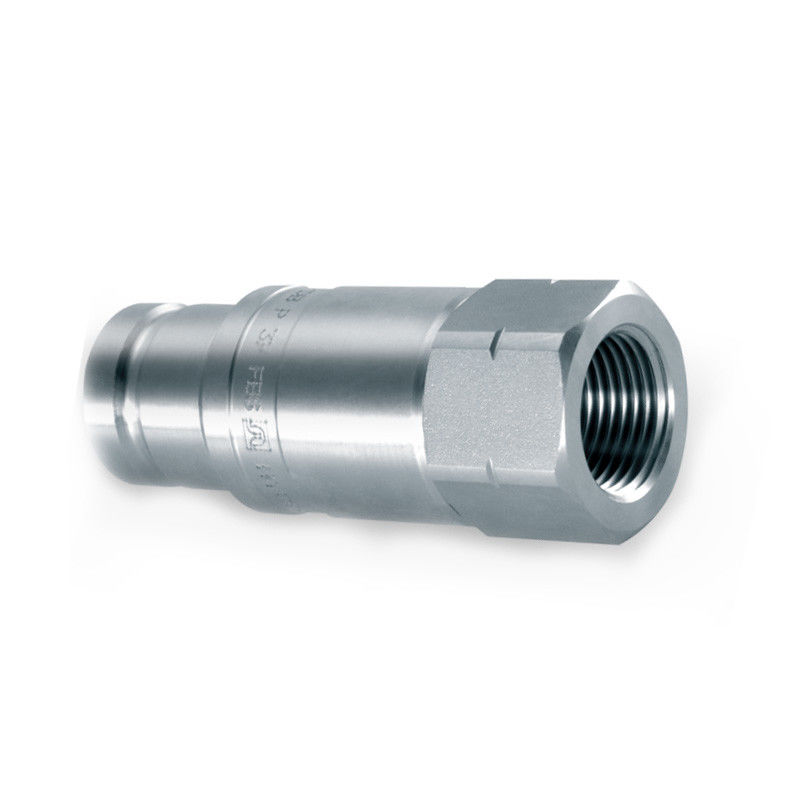

Figura: CB-SP-6FN-DB set di accoppiamento rapido idraulico a superficie piatta
Qui mostrato nella sua configurazione standard, l'accoppiatore CB-SP-6FN-DB dispone di un corpo in acciaio inossidabile da 316L e di un'interfaccia piana meccanizzata con precisione.L'immagine mostra sia i connettori femminili (a sinistra) che maschili (a destra), evidenziando il design pulito ideale per ambienti corrosivi o igienici.
