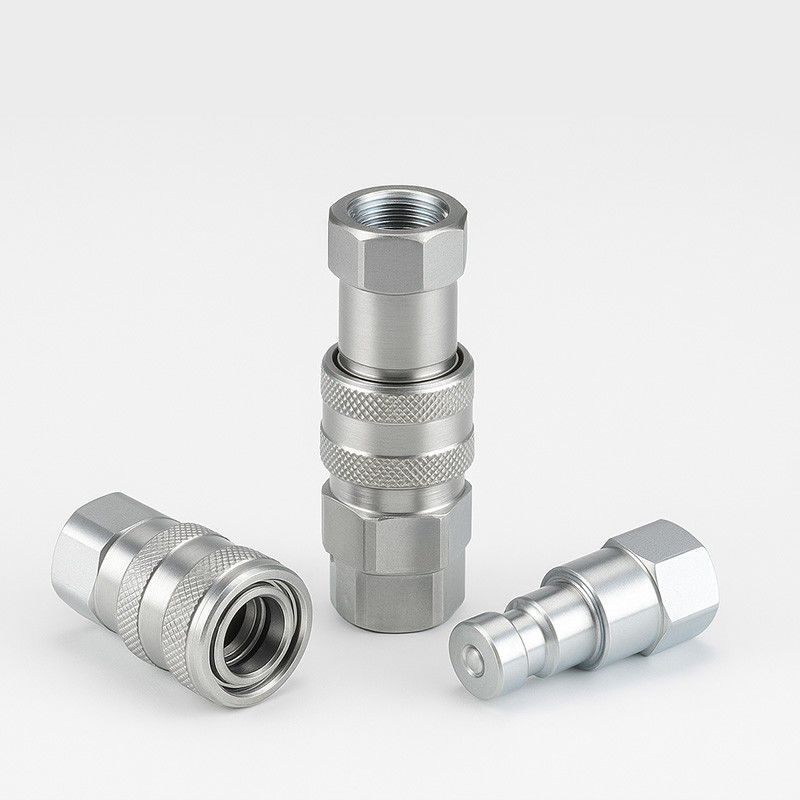

CB-SP-6FN-PD accoppiatore diagnostico a faccia piatta
Un accoppiatore a faccia piatta costruito per la diagnostica idraulica
Il CB-SP-6FN-PD è un accoppiatore rapido idraulico compatto a superficie piatta progettato specificamente per i punti di prova e le porte di misurazione della pressione all'interno dei sistemi idraulici.Adotta una struttura a secco basata sulla norma ISO 16028 e presenta una tenuta affidabile, anche a alta pressione e con frequenti cicli di connessione/disconnessione.
A differenza degli accoppiatori di uso generale, questo modello è destinato ad un uso di precisione, dove la pulizia, il controllo e il flusso compatto sono essenziali.
Caratteristiche chiave in sintesi
•Costruzione di valvole piatte
Minimizza le perdite di liquidi durante la disconnessione, ideale per la diagnosi pulita o il campionamento.
•Fermo automatico della valvola
Quando viene staccato, la valvola interna si chiude automaticamente, impedendo gocciolanti o deflusso.
•Apertura affidabile della valvola al momento dell'accoppiamento
Una volta collegata, la valvola si apre completamente entro la sua portata nominale per garantire un flusso di fluido stabile e ininterrotto.
•Parti interne indurite per induzione
I componenti chiave sono induriti per una durabilità a lungo termine e un funzionamento ad alta frequenza.
•Macchine di precisione a base di barre solide
Sia la metà maschile che la metà femminile sono realizzate con barre solide, non con parti fuse, con conseguente maggiore tolleranza e prestazioni più affidabili.
•Meccanismo di blocco a sfera sicuro
La coppia di accoppiatori è tenuta saldamente da un robusto sistema di blocco a sfera che garantisce sicurezza e ripetibilità.
•Interscambiabile con:
• Serie FASTER DF (Italia)
• PARKER PD serie (USA)
• Serie AEROQUIP FD90 (USA)
Specifiche tecniche
| Parametro |
Valore |
| Dimensione nominale |
Un quarto di pollice |
| Pressione nominale |
6000 PSI |
| Flusso nominale |
0.53 GPM |
| Intervallo di temperatura di esercizio |
20 °C a +120 °C |
| Materiale di tenuta (norma) |
NBR (gomma nitrile) |
| Tipo di valvola |
Flat face, dry break |
| Connessione |
Push-to-connect con azionamento automatico della valvola |
| Disconnessione |
Sgombero a manica di trazione; chiusura automatica della valvola |
Nota: questo modello è specificamente configurato per porte diagnostiche, non per sistemi di trasferimento ad alto flusso.
Casi d'uso ideali
•Punti di controllo della pressione idraulica
Collegare facilmente indicatori, sensori o strumenti diagnostici senza spegnere il sistema.
•Apparecchiature di manutenzione e di assistenza
Fornisce una connessione pulita per il campionamento dei fluidi o per i kit di prova in linea.
•Punti di controllo delle apparecchiature idrauliche mobili
Consente l'ispezione di routine di escavatori, caricatori o camion.
•Sistemi industriali con diagnosi frequenti
La progettazione a rottura pulita riduce gli sprechi di fluidi e semplifica il rispetto delle norme di sicurezza.
Configurazioni opzionali
| Opzione |
Descrizione |
| Opzioni alternative di sigillo |
Viton (FKM) o EPDM disponibile su richiesta |
| Tipi di filo personalizzati |
BSPP, NPT o Metric, a seconda dei bisogni |
| Variante materiale |
Acciaio inossidabile (ordine su misura) |
| Copertura e tappo per la polvere |
Disponibile per la protezione quando non in uso |
Visualizzazioni e riferimento dimensionale
| Partenariato. |
Filtro |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Domande frequenti
D: Può essere utilizzato per i collegamenti standard degli utensili?
R: No. Questo modello è ottimizzato per punti di prova e linee diagnostiche, non progettato per applicazioni ad alto flusso.
D: richiede un rilascio di pressione prima di disconnettersi?
R: Sì.Sanguinare sempre il sistema prima di staccarlo per evitare danni o lesioni.
D: E' compatibile con i miei accoppiatori Parker PD esistenti?
R: Sì.CB-SP-6FN-FD è completamente intercambiabile con le serie PD, DF e FD90 nella stessa dimensione.
