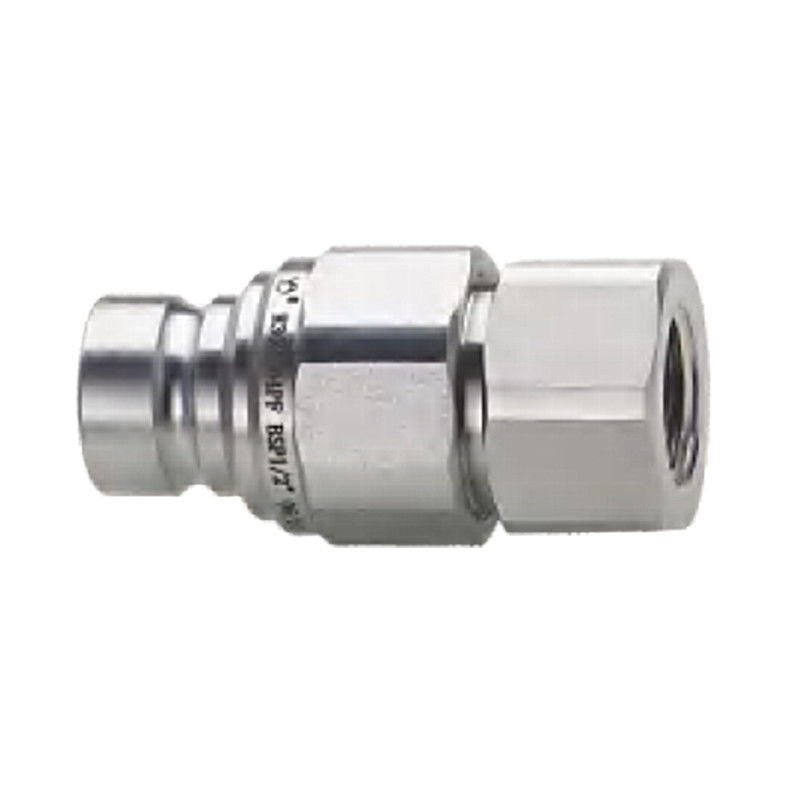

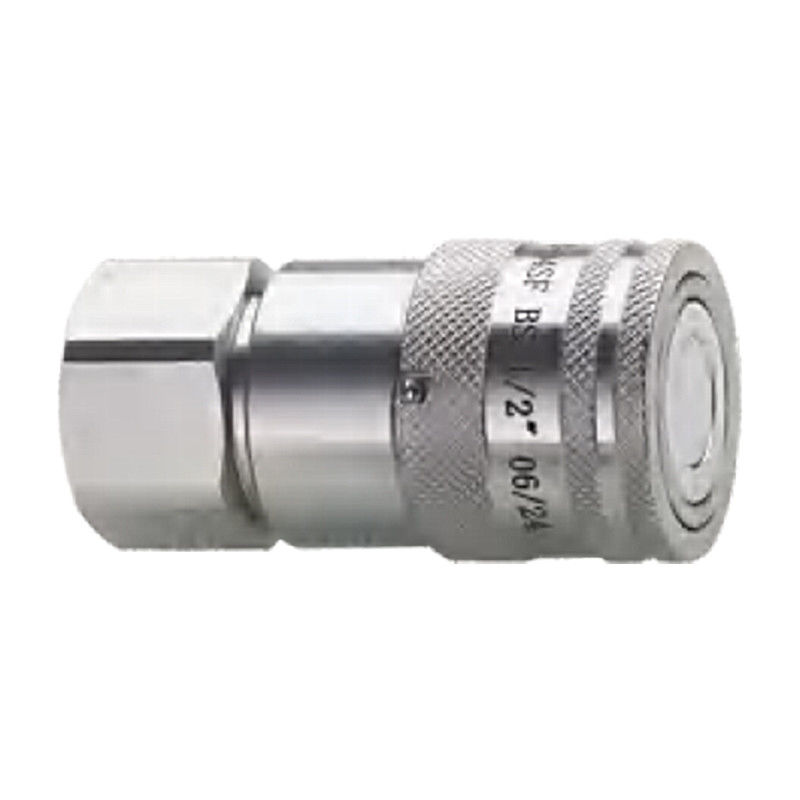

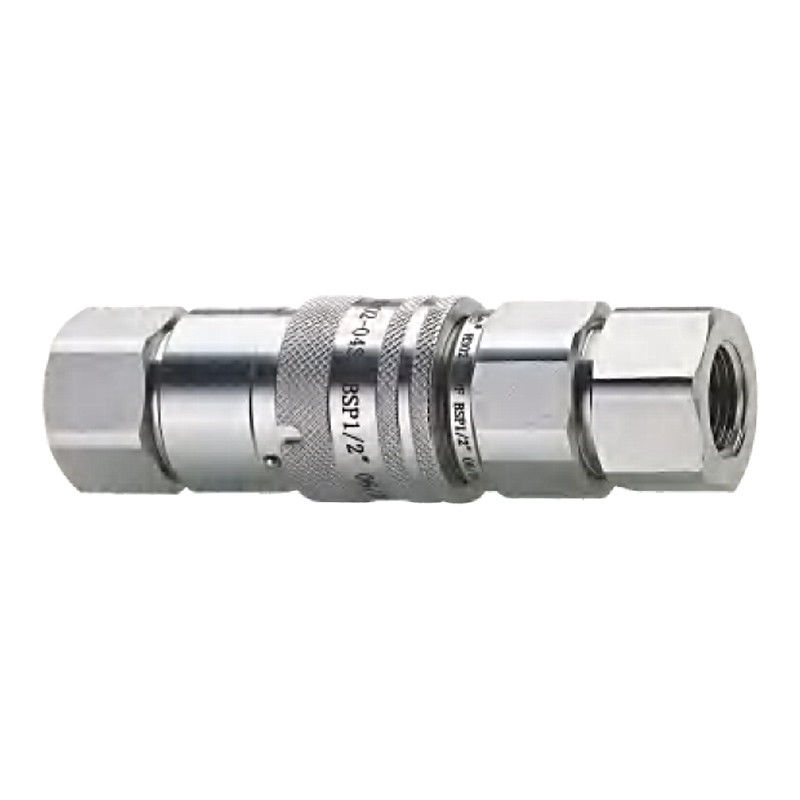

CB-SP-6FN Accoppiatore veloce idraulico a faccia piatta
Progettati per lavori difficili
Il CB-SP-6FN è un accoppiatore idraulico rapido a faccia piatta conforme alla norma ISO 16028 progettato per l'uso in ambienti difficili, come la costruzione, la manutenzione ferroviaria e l'estrazione mineraria.E' costruito per ridurre al minimo le perdite di liquidi, resistere alla contaminazione e resistere a frequenti cicli di connessione.
Se il sistema idraulico richiede prestazioni di rottura pulite, CB-SP-6FN offre una soluzione affidabile e sicura con tipi di filo opzionali, materiali di tenuta,e una struttura che aiuta a prevenire la disconnessione accidentale.
Cosa la rende diversa
•Disegno della valvola a faccia piatta
Niente fuoriuscite, niente disordine.La valvola rimane chiusa quando disconnessa e si apre solo durante il pieno coinvolgimento, riducendo al minimo sia la perdita di olio che l'ingresso di aria.
•Blocco a manica rotante
Dopo il collegamento, ruotare il manico per attivare il blocco.Questo aiuta a prevenire disconnessioni indesiderate da vibrazioni o trascinamento e protegge l'interno della valvola dalla sporcizia.
•Componenti induriti per induzione
I sedili delle valvole e le parti di chiusura sono sottoposti a trattamento termico per la loro durata.Anche con il funzionamento ad alta frequenza, l'usura è minima.
•Carrozzeria in acciaio al carbonio placcata in zinco
Costruito per l'usura nel mondo reale.Per gli ambienti corrosivi è disponibile il trattamento superficiale opzionale QPQ o l'acciaio inossidabile.
•Progettazione intercambiabile
Completamente compatibile con altri accoppiatori ISO 16028, disponibili in dimensioni standard da 1/4′′ a 2′′.
• La faccia piatta contro la bambola: perché è importante
Rispetto ai tradizionali accoppiatori in stile pupazzo, i disegni a faccia piatta come CB-SP-6FN riducono drasticamente la perdita di fluido e l'inclusione di aria.Questo è particolarmente importante nelle applicazioni critiche come gli strumenti di servizio mobili, il trasferimento chimico o le apparecchiature di manutenzione sul campo.
L'illustrazione seguente evidenzia la differenza strutturale e il motivo per cui le valvole a superficie piatta sono la scelta preferita nei sistemi idraulici di elevato livello.

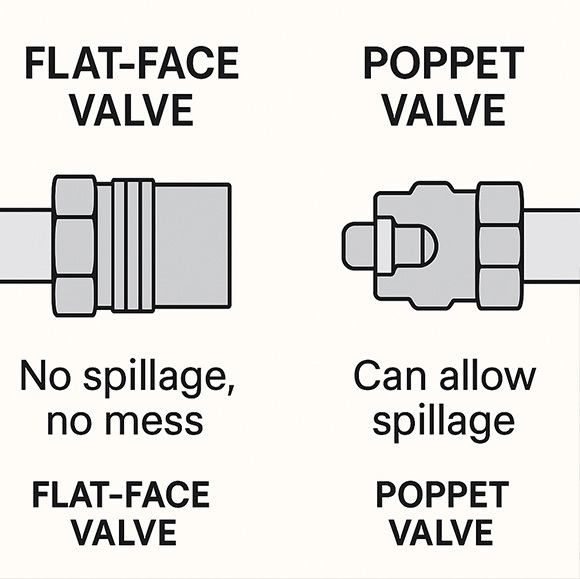

Le valvole a superficie piatta (a sinistra) eliminano le perdite di fluido durante la disconnessione, a differenza delle tradizionali valvole a poppet (a destra) che possono consentire perdite.
Specifiche tecniche
Specifiche tecniche
| Dimensione (in) |
Diametro nominale (mm) |
Pressione nominale (PSI) |
Fluido nominale (GPM) |
| 1/4" |
6.3 |
5000 |
3 |
| 3/8" |
8.6 |
4000 |
6 |
| 1/2" |
11 |
4000 |
12 |
| 3/4" |
15 |
3000 |
28 |
| 1" |
18.5 |
3000 |
50 |
| 1 1/4" |
25 |
3000 |
88 |
| 1 1/2" |
25 |
2000 |
220 |
| 2′′ |
39.2 |
2000 |
224 |
Intervallo di temperatura (NBR): da ∼20 °C a +80 °C
Connessione: Push-to-connect con serratura a manica
Mediatiche: oli minerali (altri possibili con sigilli corretti)
Visualizzazione dimensionale
Femmina (Socket)
| Partenariato. |
Filtro |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |
Maschio (Plug)
| Partenariato. |
Filtro |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Applicazioni
•Fabbricazione a partire da materiali di cui all'allegato 1 del presente regolamento
Scambiate gli attrezzi senza far gocciolare olio sul vostro cantiere.
•Strumenti per la manutenzione ferroviaria
Le chiavi inglesi e gli ascensori a bordo pista possono essere collegati in modo pulito anche in cantieri pieni di ghiaia.
•Attrezzature per l'estrazione sotterranea
Progettato per resistere alla polvere e ridurre le perdite di olio quando gli utensili vengono cambiati frequentemente.
•Strumenti idraulici mobili
Le prese ad alta pressione e gli utensili a coppia beneficiano di un facile collegamento/disconnessione senza disordine.
•Linee di trasferimento industriale
Utilizzabile in impianti chimici o sistemi di movimentazione dei fluidi che richiedono una pulizia o un cambio frequenti.
Opzioni disponibili
| Opzione |
Descrizione |
| Materiale del sigillo |
Standard NBR, Viton per fluidi ad alta temperatura/olio, EPDM per fluidi ad acqua/glicolo |
| Tipi di filo |
G (BSPP), NPT o metrico disponibili |
| Coperture antipolvere |
Cappotti in PVC standard; altri colori facoltativi |
| Aggiornamento materiale |
Acciaio inossidabile 316L su richiesta |
| Trattamento superficiale |
Finitura anticorrosione QPQ facoltativa |
Domande frequenti
D1: Posso collegare o disconnettere il CB-SP-6FN sotto pressione?
Questo accoppiatore è progettato per sistemi a pressione residua zero.La pressione deve essere sempre ridotta prima dell' operazione.
D2: CB-SP-6FN è intercambiabile con altri accoppiatori ISO 16028?
R: Sì.Finché la parte di accoppiamento segue anche le specifiche ISO 16028, il collegamento è senza soluzione di continuità.
D3: Offrite acciaio inossidabile?
R: Sì.Una versione completa in acciaio inossidabile 316L è disponibile per l'uso in ambienti duri o corrosivi.
Q4: Posso richiedere fili speciali o materiali di tenuta?
A: Assolutamente.Supportiamo gli ordini personalizzati.
