Descrizione del prodotto

CB-SPB-1F ISO 7241-B Accoppiamento veloce idraulico.

Il CB-SPB-1F è la soluzione Carterberg's economica e di risparmio di spazio nella nostra gamma di accoppiamenti idraulici ISO 7241-B.È progettato per progettisti di apparecchiature e operatori di sistemi che richiedono una connessione affidabile in sistemi compatti o a bassa pressione, senza compromettere l'intercambiabilità o le prestazioni di tenuta.

Questo modello integra lo stesso affidabile meccanismo di chiusura a sfera e la stessa progettazione della valvola a poppet dei nostri modelli di livello superiore, ma con un packaging economico e una configurazione semplificata,rendendolo ideale per un uso industriale diffuso.

Caratteristiche chiave

• Conforme alle dimensioni ISO 7241-1 serie B

• Corpo compatto e leggero, ideale per spazi ristretti

• La struttura del blocco a sfera garantisce un'accoppiamento rapido e senza attrezzi

• Le valvole a poppet che si chiudono da sole riducono al minimo le perdite di liquidi

• Adatto a sistemi a bassa o media pressione

• Disponibile in acciaio al carbonio, ottone o inossidabile

• Redditività senza compromettere la compatibilità

Materiale e opzioni di sigillamento

Progettato tenendo conto dell'accessibilità e della compatibilità, CB-SPB-1F supporta più materiali (acciaio, ottone, inossidabile) e opzioni di tenuta a seconda delle esigenze del sistema:

Materiale del sigillo	Temperatura massima
Buna-N	-40°C a + 121°C
Neoprene	-54°C a +100°C
EPDM	-54°C a +149°C
FKM	-29°C a +204°C

Ideale perlinee idriche, aria compressa, sistemi idraulici a olio leggero, e altro ancora.

Specifiche tecniche

Dimensione (pollici)	Pressione nominale (psi)	Flusso (gpm)
1/8"	3000	0.8
1/4"	2700	3
3/8"	2200	6
1/2"	2250	12
3/4"	2000	26
1"	1500	50
1-1/4"	1200	76
1-1/2"	1500	99
2"	700	200

•Tipi di montaggio: filettato (BSPP / NPT / SAE)
•Temperatura di funzionamento: Sulla base del sigillo selezionato

Prodotto visivo e dimensioni

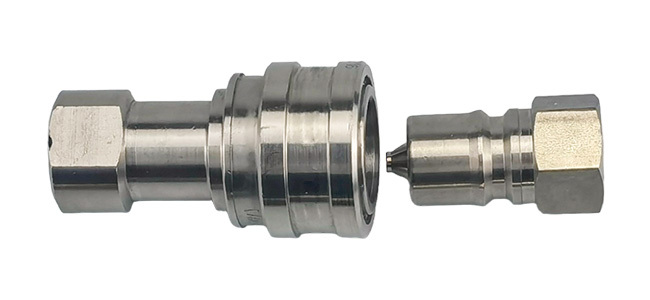

Questo set di accoppiamento è dotato di presa + presa, progettato per un'installazione semplice e una disposizione del sistema attenta ai costi.

• Accoppiamento di serie di prese e prese con fili diversi

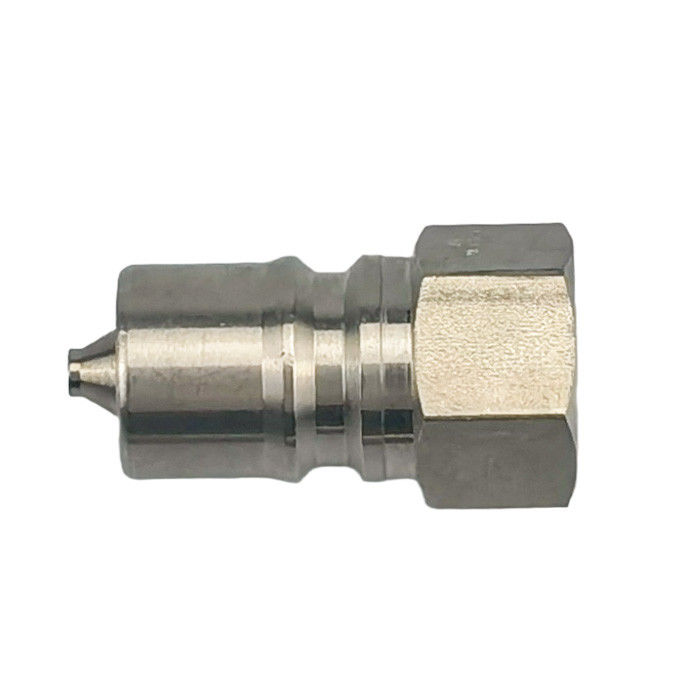

• tappo a filo che mostra la struttura di blocco a sfera

Dimensione del corpo	Partenariato.	Filtro	C	D	E	HEX
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2B-1FG	4/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2B-1FN	4/4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4B-1FG	1/8 - 14	2.03	1.30	0.76	1.13
1/2"	CB-P4B-1FN	1/8 - 14	2.03	1.30	0.76	1.13
3/4"	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8B-1FG	1 - 11	2.85	1.88	0.97	1.63
1"	CB-P8B-1FN	1 - 11	2.85	1.88	0.97	1.63

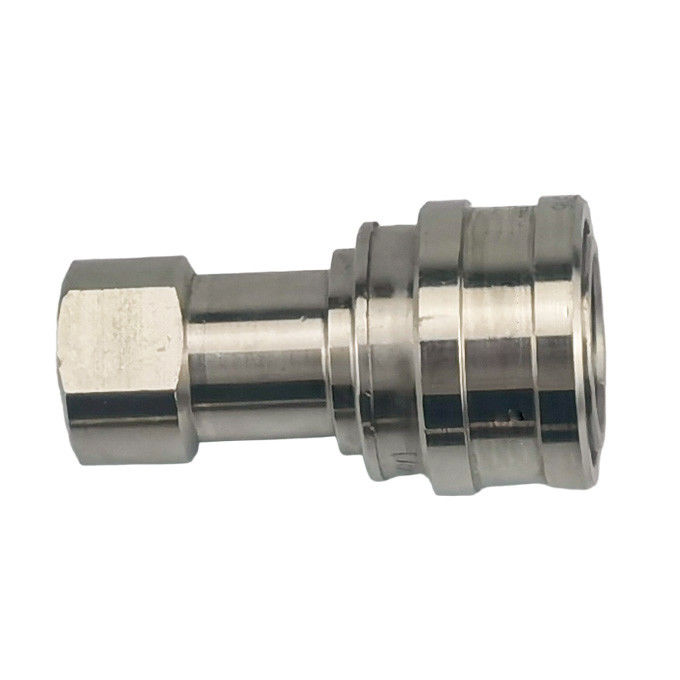

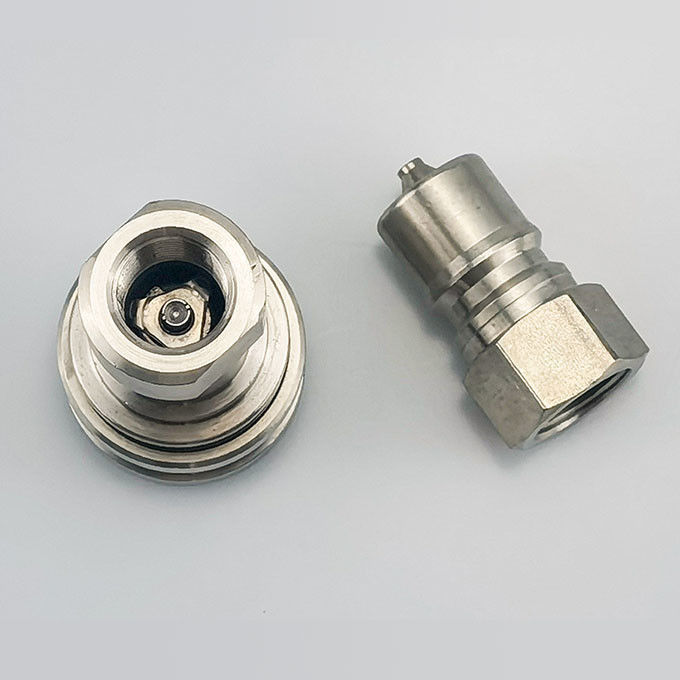

• presa disconnessa che mostra la valvola di poppet

Dimensione del corpo	Partenariato.	Filtro	A	B	Attraverso i piatti
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1/8 - 14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1/8 - 14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8S-1FG	1 - 11	4.13	2.61	1.75
1"	CB-S8S-1FN	1 - 11	4.13	2.61	1.75

Scenari di applicazione

Il CB-SPB-1F è ideale per sistemi idraulici a medio carico e a basso costo:

• sistemi idraulici su apparecchiature municipali o a noleggio

• condotte idriche o di aria nei carrelli di servizio, circuiti HVAC

• linee di distribuzione di aria compressa o di fluidi non critici

• Apparecchi agricoli leggeri o spruzzatori

• Sistemi OEM che danno la priorità al budget e alla compattezza

Compatibilità tra marchi

Il CB-SPB-1F si adatta a tutte le dimensioni della norma ISO 7241-B e sostituisce:

• Serie Parker 60

• Serie HNV più veloce

• Aeroquip FD45

• Serie Hansen HK

Visualizza la nostra interaGuida agli scambi

Perché scegliere CB-SPB-1F?

Caratteristica	Valore
Dimensioni compatte	Facile da inserire in impianti ristretti
Progettazione affidabile del blocco a sfera	Cicli di connessione/disconnessione fluidi
Ampia compatibilità	Intercambiabili con marchi di punta
Scelta basata sul bilancio	Ideale per sistemi scalabili e ad alto volume

Quando scegliere la versione B?

Se la vostra linea idraulica non funziona sotto pressione estrema o stress ambientale, e avete bisogno di un accoppiamento rapido compatto, conveniente e intercambiabile, il CB-SPB-1F è l'adeguamento ottimale.

E' ampiamente usato in attrezzi a propulsione aerea, carrelli mobili con fluidi e veicoli utilitari dove il costo e l'impronta contano di più.

Pronto a parlare di sistema?

Il nostro team puo' consigliarvi sulla selezione della guarnizione, il filo di montaggio e la compatibilita' alla pressione.

Ti prego.Contattaci
