Luogo di origine:
Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SPB-1F-A
| Attributo | Valore |
| Materiale | Altri prodotti |
| Pressione nominale | Fino a 5000 psi |
| Temperatura di funzionamento | -20°C a +80°C |
| Tasso di flusso massimo | Fino a 50 GPM |
| Opzioni di sigillo | Buna-N (standard), Viton, PTFE |
| Dimensioni disponibili | 1/4" ′′ 1" |
| Fabbricazione a partire da fili | BSPP / NPT / SAE |

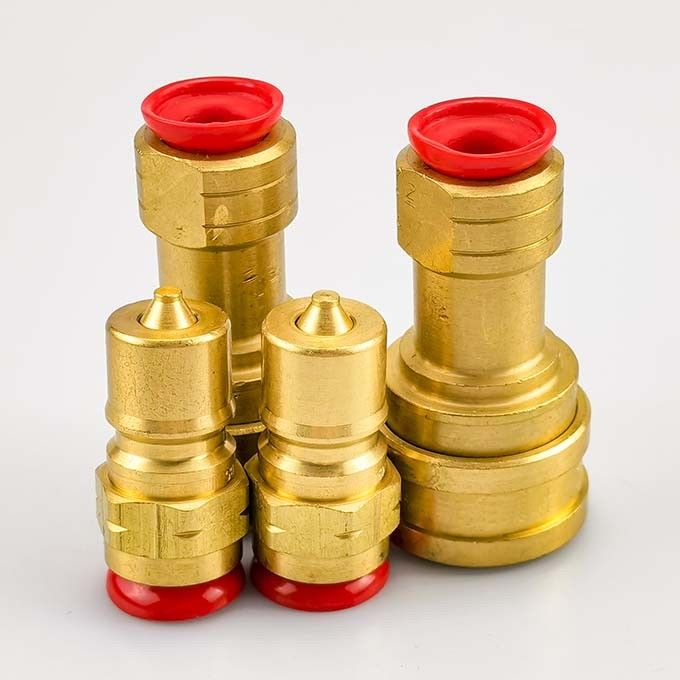

Questo modello è fornito come un set completo di presa e presa.La presa è dotata di una valvola a poppet e di un tappo antipolvere;la spina utilizza un sistema di blocco a sfera a spinta per il collegamento.

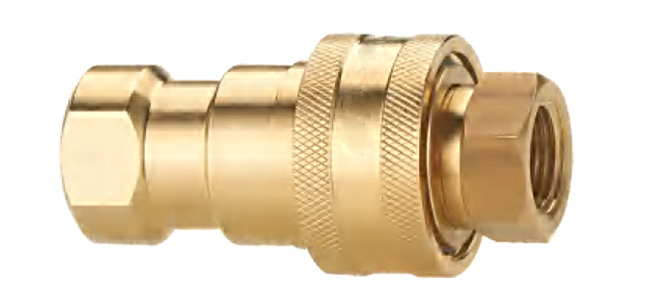

• Set completo

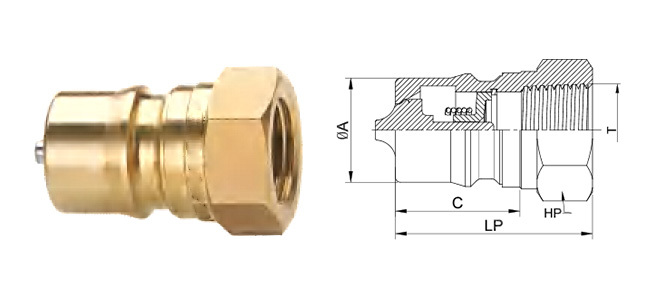

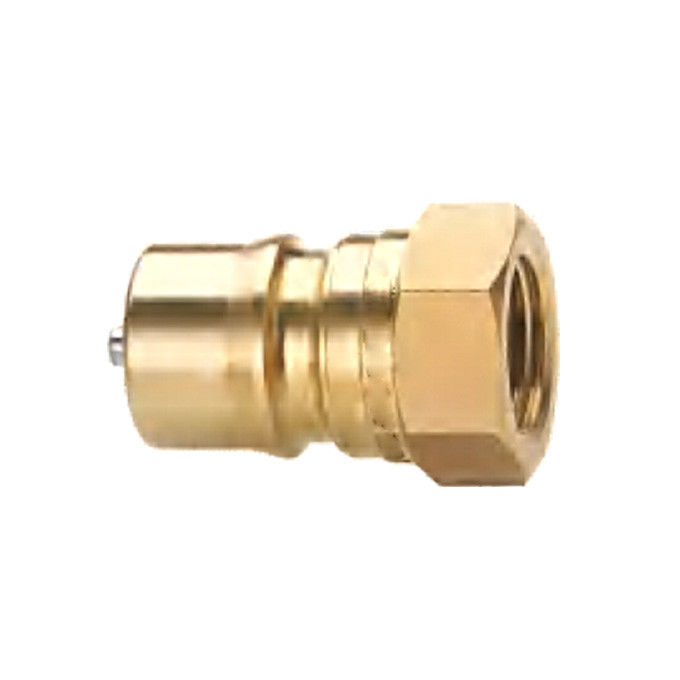

• Componente della spina
| Dimensione del corpo | Partenariato. | LP | C | HP | A | T |
| 1/4" | CB-P2B-1FG | 35.5 | 22.8 | 19*6 | 13 | G1/4 |
| 1/4" | CB-P2B-1FN | 35.5 | 22.8 | 19*6 | 13 | NPT1/4 |
| 3/8" | CB-P3B-1FG | 40 | 25 | 22*6 | 14 | G3/8 |
| 3/8" | CB-P3B-1FN | 40 | 25 | 22* | 14 | NPT3/8 |
| 1/2" | CB-P4B-1FG | 46.5 | 28 | 27*6 | 18 | G1/2 |
| 1/2" | CB-P4B-1FN | 46.5 | 28 | 27*6 | 18 | NPT1/2 |
| 3/4" | CB-P6B-1FG | 56 | 36 | 36*6 | 22 | G3/4 |
| 3/4" | CB-P6B-1FN | 56 | 36 | 36*6 | 22 | NPT3/4 |
| 1" | CB-P8B-1FG | 65 | 45 | 41*6 | 23 | G1 |
| 1" | CB-P8B-1FN | 65 | 45 | 41*6 | 23 | Trattato di non proliferazione |

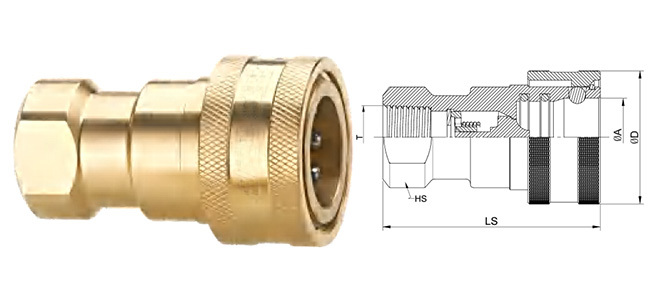

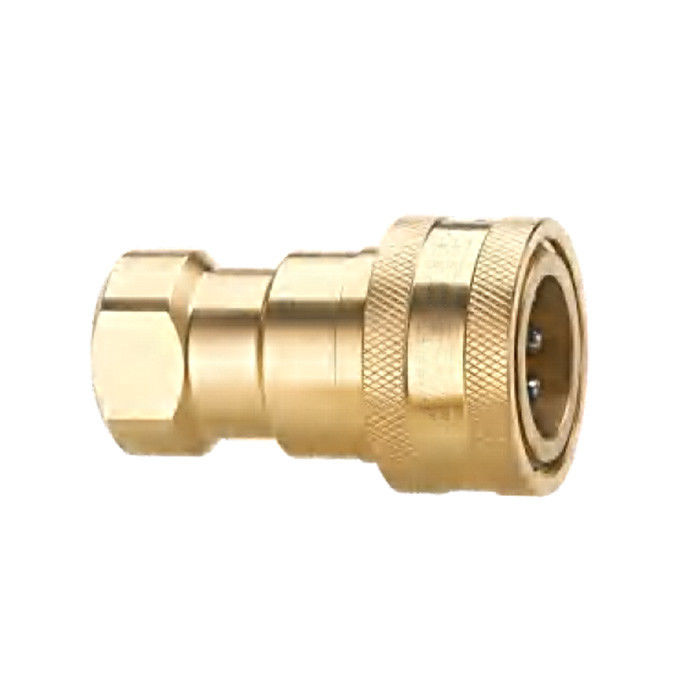

• Componente di presa
| Dimensione del corpo | Partenariato. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2B-1FG | 58 | 28.5 | 19 | 13 | G1/4 |
| 1/4" | CB-S2B-1FN | 58 | 28.5 | 19 | 13 | NPT1/4 |
| 3/8" | CB-S3B-1FG | 65 | 35 | 22 | 14 | G3/8 |
| 3/8" | CB-S3B-1FN | 65 | 35 | 22 | 14 | NPT3/8 |
| 1/2" | CB-S4B-1FG | 74 | 44.5 | 28.5 | 18 | G1/2 |
| 1/2" | CB-S4B-1FN | 74 | 44.5 | 28.5 | 18 | NPT1/2 |
| 3/4" | CB-S6B-1FG | 92 | 54 | 36 | 22 | G3/4 |
| 3/4" | CB-S6B-1FN | 92 | 54 | 36 | 22 | NPT3/4 |
| 1" | CB-S8B-1FG | 105 | 65 | 41 | 23 | G1 |
| 1" | CB-S8B-1FN | 105 | 65 | 41 | 23 | Trattato di non proliferazione |
| Caratteristica | Vantaggi |
| Pressione nominale di 5000 psi | Adatto a sistemi a media/alta pressione |
| Blocco a sfera + sigillamento a pupa | Blocco a sfera + sigillamento a pupa |
| Materiale in ottone | Protezione contro la corrosione conveniente |
| Progettazione del tappo antipolvere | Migliore protezione durante lo stoccaggio e il trasporto |
Il nostro team può aiutarvi a confermare le dimensioni delle porte, selezionare il sigillo corretto e abbinare la vostra applicazione.
