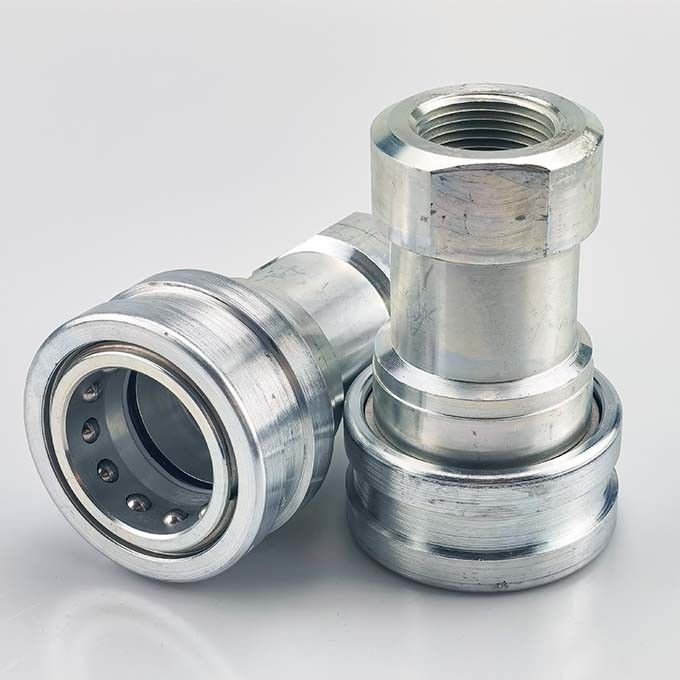

CB-SPL-1F ISO 7241-B Accoppiamento rapido
Il Carterberg CB-SPL-1F è un set di accoppiamento rapido ISO 7241-B completo, costituito da un tappo e una presa progettati con precisione.Progettato per prestazioni sicure e prive di perdite nei sistemi idraulici, questo modello è dotato di un meccanismo di blocco a sfera resistente, valvola a poppet auto sigillante,e le opzioni di materiale della carrozzeria per adattarsi a diversi ambienti operativi.
Costruito per soddisfare gli standard dimensionali ISO 7241-1 Serie B, CB-SPL-1F garantisce una facile intercambiabilità e un funzionamento affidabile sia nelle apparecchiature idrauliche fisse che mobili.
Caratteristiche chiave
• conformità dimensionale ISO 7241 serie B
• Valvola a poppet auto sigilante per minimizzare le perdite di liquido
• Sistema di bloccaggio a sfera per una ritenzione forte e sicura
• Disponibile in acciaio inossidabile 304 o 316
• Formati di filo: BSPP / NPT / SAE
• Adatto per ambienti ad alta corrosione e sistemi a media pressione
Opzioni di materiale in acciaio inossidabile
L'accoppiamento CB-SPL-1F è disponibile esclusivamente in acciaio inossidabile 304 e 316, offrendo una comprovata resistenza alla corrosione in una vasta gamma di applicazioni idrauliche.
•Acciaio inossidabile 304è ideale per sistemi fluidi di uso generale, ambienti industriali e aree a basso rischio di corrosione.
•316 Acciaio inossidabile, con un elevato contenuto di molibdeno, fornisce una resistenza eccezionale ai cloruri e alle sostanze chimiche dure, rendendolo la scelta preferita per l'uso marino, chimico e offshore.
Entrambe le opzioni garantiscono una durabilità a lungo termine, l'integrità strutturale e una tenuta costante sotto pressione.
Riassunto delle specifiche tecniche
•Pressione di lavoro: fino a 5000 psi (variano a seconda delle dimensioni e del materiale)
•Intervallo di temperatura: da -20°C a +80°C
•Materiale del sigillo: Buna-N standard (altre opzioni su richiesta)
•Tasso di flusso: da 3 GPM a 224 GPM a seconda delle dimensioni del porto
•Interscambiabile con: Parker 60, Aeroquip FD45, Hansen HK, HNV più veloce

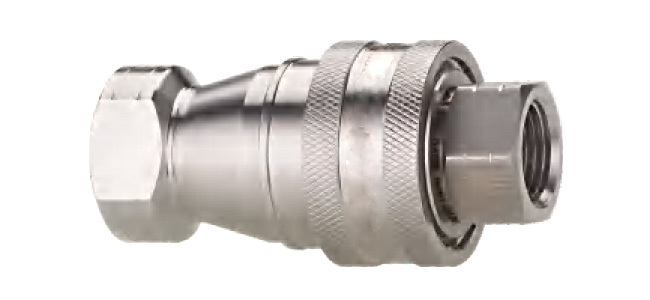

CB-SPL-1F Plug + Socket set
• ottone/acciaio inossidabile con manica tortuosa
• Funzionamento a spinta con chiusura automatica della valvola
• Set completo

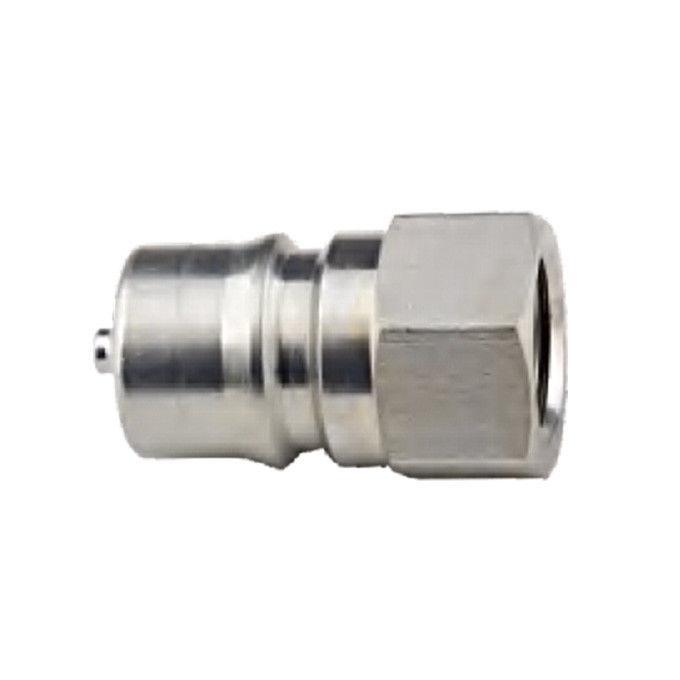

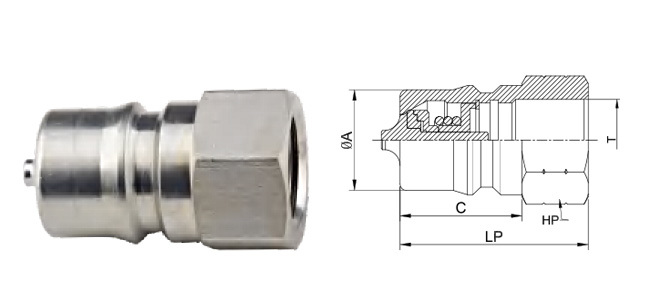

• Componente della spina ¢ CB-SPL-1F
| Dimensione del corpo |
Partenariato. |
LP |
C |
HP |
A |
T |
| 1/8" |
CB-P2L-1F |
29 |
19 |
14 |
10 |
ZG1/8 |
| 1/4" |
CB-P2L-1F |
36 |
22.5 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-P3L-1F |
40 |
25 |
21 |
13 |
ZG3/8 |
| 1/2" |
CB-P4L-1F |
44 |
28 |
29 |
14 |
ZG1/2 |
| 3/4" |
CB-P6L-1F |
52 |
36 |
35 |
17 |
ZG3/4 |
| 1" |
CB-P8L-1F |
62 |
40 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-P10L-1F |
70 |
45 |
54 |
27 |
ZG1-1/4 |
| 1-1/2" |
CB-P12L-1F |
75 |
49 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-P16L-1F |
80 |
52 |
77 |
30 |
ZG2 |

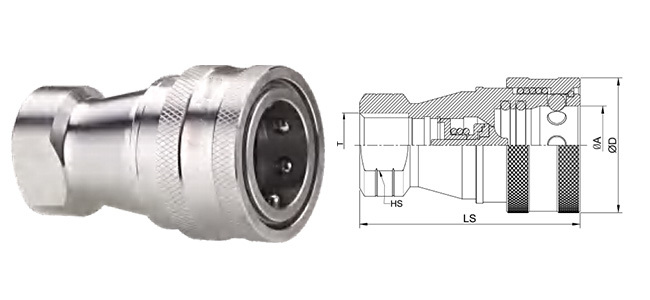

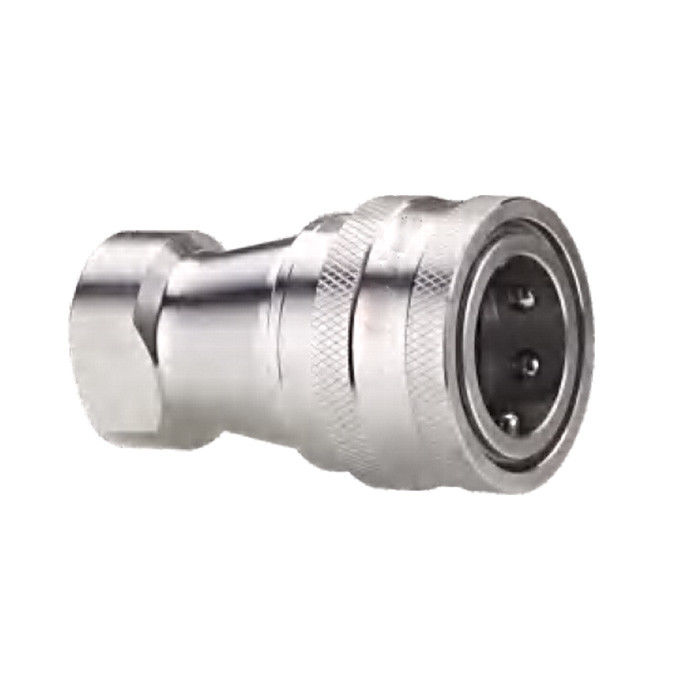

| Dimensione del corpo |
Partenariato. |
LS |
Φ D |
HS |
A |
T |
| 1/8" |
CB-S2L-1F |
48 |
24 |
14 |
10 |
ZG1/8 |
| 1/4" |
CB-S2L-1F |
58 |
28 |
19 |
12.5 |
ZG1/4 |
| 3/8" |
CB-S3L-1F |
65 |
35 |
21 |
13 |
ZG3/8 |
| 1/2" |
CB-S4L-1F |
72 |
45 |
29 |
14 |
ZG1/2 |
| 3/4" |
CB-S6L-1F |
88 |
55 |
35 |
17 |
ZG3/4 |
| 1" |
CB-S8L-1F |
102 |
65 |
41 |
23 |
ZG1 |
| 1-1/4" |
CB-S10L-1F |
115 |
79 |
54 |
27 |
ZG1-1/4 |
| 1-1/2" |
CB-S12L-1F |
124 |
79 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-S16L-1F |
132 |
109 |
77 |
30 |
ZG2 |
Scenari di applicazione
Gli accoppiamenti CB-SPL-1F sono ampiamente utilizzati in:
• attrezzature idrauliche mobili
• Spruzzatrici agricole
• attrezzature per le miniere di petrolio e trasferimento di fluidi chimici
• linee di approvvigionamento idrico e di servizi igienici
• macchine industriali generali
• camion di manutenzione e stazioni di prova
Marchi compatibili (cross reference)
CB-SPL-1F è completamente intercambiabile con:
• Serie Parker 60
• Serie HNV più veloce
• Aeroquip FD45
• Serie Hansen HK
Verificare le specifiche del filo e della guarnizione prima di sostituire.
Perché scegliere CB-SPL-1F?
| Caratteristica |
Benefici |
| Ritenzione di blocco a sfera |
Collegamento forte e resistente alle vibrazioni |
| Valvole a pupazzo |
Disattivazione automatica durante la disconnessione |
| Norma ISO B |
Facile sostituzione nei sistemi globali |
| Opzioni materiali |
inossidabile per la corrosione |
Hai bisogno di aiuto per scegliere?
Aiuteremo a confermare la compatibilità, i tipi di sigillo, i formati di filo e altro ancora.
