Luogo di origine:
Cina
Marca:
Carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SPB-1F-KZD
| Dimensione (pollici) | Pressione nominale (psi) | Flusso (GPM) |
| 1/8" | 1000 | 1 |
| 1/4" | 1000 | 3 |
| 3/8" | 1000 | 6 |
| 1/2" | 1000 | 12 |
| 3/4" | 1000 | 28 |
| 1" | 1000 | 50 |
| 11/4" | 800 | 75 |
| 11/2" | 800 | 100 |
| 2" | 800 | 150 |

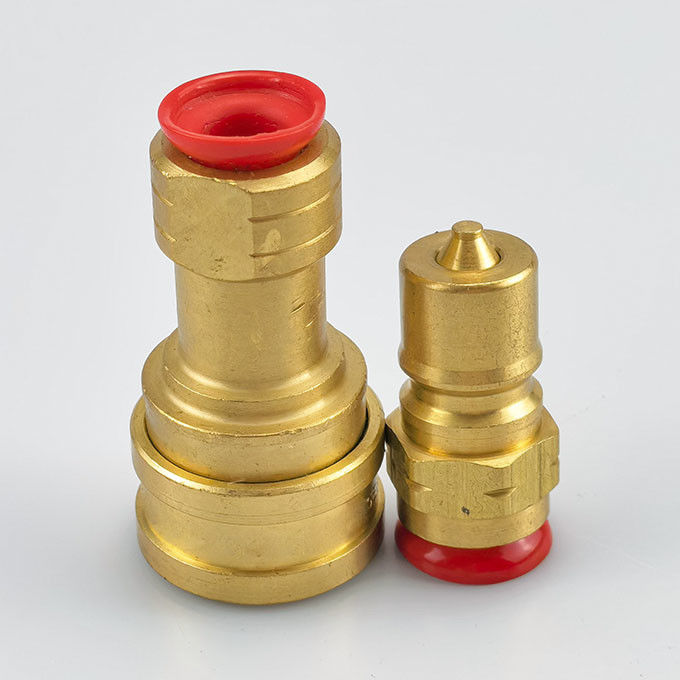

Il set di accoppiamento rapido CB-SPB-1F-KZD comprende sia i componenti di presa che di presa, progettati per gli standard dimensionali ISO 7241-B. Qui di seguito sono riportate le immagini e i riferimenti dimensionali per ciascuna parte.

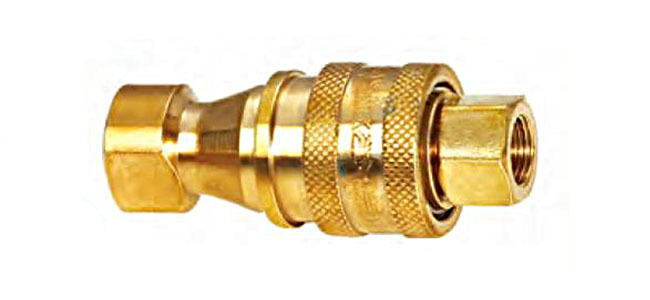

• Set completo

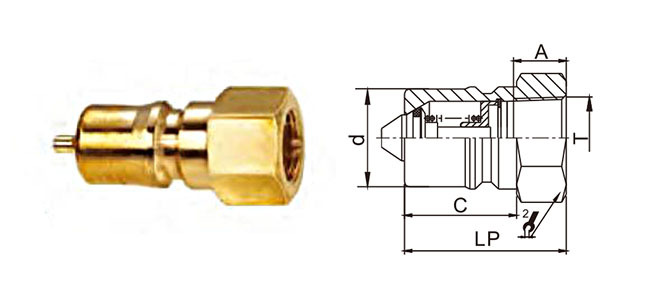

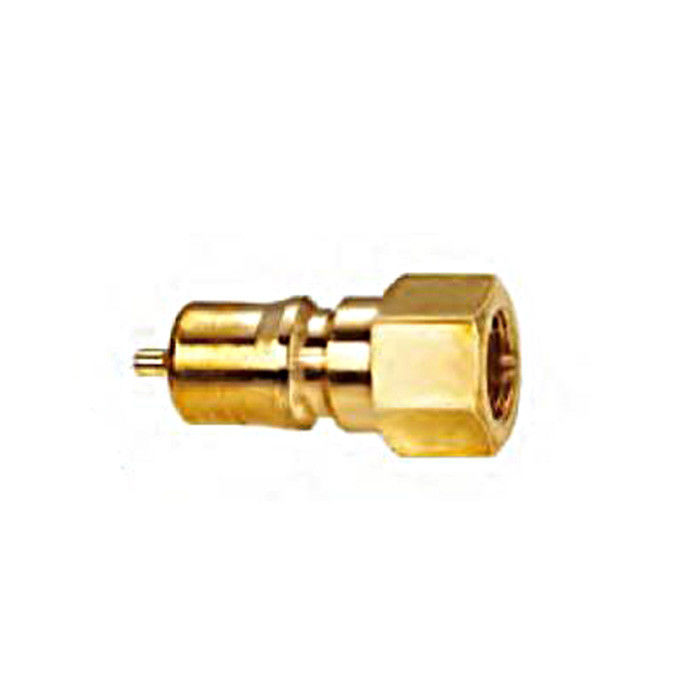

• Componente della spina ¢ CB-SPB-1M-KZD
| Partenariato. | LP | d | C | HEX2 | A | T |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| CB-P8B-KZD | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

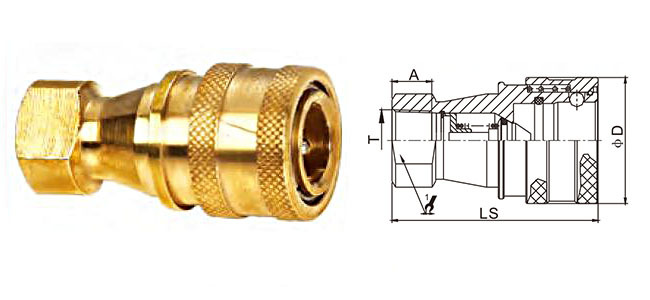

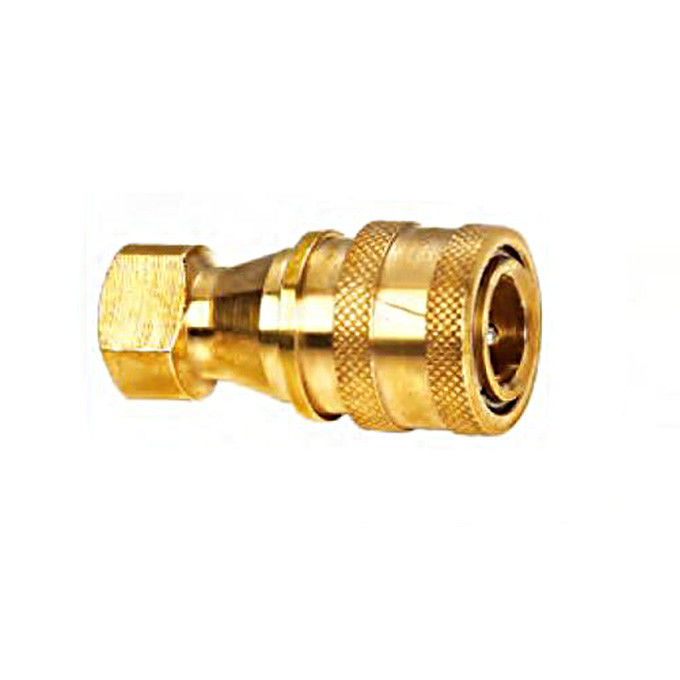

• Componente di presa CB-SPB-1F-KZD
| Partenariato. | LS | Φ D | HEX1 | A | T |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| CB-S4B-KZD | 72.5 | 45 | 29 | 14 | ZG1/2 |
| CB-S6B-KZD | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| CB-S10B-KZD | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| CB-S16B-KZD | 132 | 102 | 77 | 30 | ZG2 |
| Caratteristica | Valore |
| Conforme alla norma ISO 7241-B | Intercambiabilità globale |
| Valvola di auto-silaggio | Prevenzione delle perdite durante la connessione/disconnessione |
| Opzioni di grandi dimensioni | Disponibile da 1/8" a 2" |
| Costruzione in ottone | Adattabile alle esigenze del sistema |
| Numero di pressione media | Affidabile fino a 1000 psi |
Sia che si stia sostituendo un'unità esistente o che si stia procurando per l'assemblaggio OEM, il nostro team può aiutare a identificare il tipo di filo corretto, la configurazione della guarnizione e la dimensione della porta.
