Luogo di origine:
Cina
Marca:
carterberg
Certificazione:
IATF16949
Numero di modello:
CB-ISOA
Progettato per la resilienza in sistemi idraulici esigenti, l'accoppiatore rapido CB-ISOA è un accoppiamento in acciaio al carbonio di tipo ISO 7241-A con un design della valvola migliorato per una resistenza superiore agli impulsi di pressione e ai carichi d'urto.
Serve come alternativa ad alte prestazioni ai raccordi ISO-A standard in attrezzature per impieghi gravosi dove l'affidabilità idraulica e la tolleranza agli urti sono essenziali.
• Design della valvola a otturatore migliorato
Riduce la perdita di prestazioni dovuta alle sovratensioni di pressione e fornisce un flusso stabile in condizioni di carico idraulico fluttuante.
• Struttura della valvola a doppia chiusura
Garantisce un versamento minimo di fluido durante la disconnessione, mantenendo circuiti puliti e sicuri.
• Meccanismo di bloccaggio a sfera di precisione
Affidabile in caso di vibrazioni, bloccando saldamente le metà maschio e femmina anche in sistemi mobili o ad alto impatto.
• Corpo in acciaio al carbonio con cromatura
Aumenta la durezza superficiale e la resistenza ai graffi senza influire in modo significativo sui costi.
• Guarnizione standard: NBR
Adatto per sistemi a base di olio fino a 120°C; guarnizioni Viton opzionali disponibili per una maggiore resistenza alla temperatura.
• Intercambiabilità completa ISO 7241-A
Compatibile con Parker 6600, Faster ANV, Aeroquip 5600 e Hansen HA 15000 Series.
| Parametro | Valore |
|---|---|
| Dimensioni del corpo | 1/4", 3/8", 1/2", 3/4", 1" |
| Pressione massima di esercizio | 5000 a 3000 PSI (varia in base alle dimensioni) |
| Portata | 3 a 50 GPM |
| Intervallo di temperatura | -20°C a +120°C |
| Materiale della guarnizione | NBR (standard), Viton (opzionale) |
| Tipo di valvola | Otturatore con assorbimento degli impulsi migliorato |
| Materiale | Acciaio al carbonio cromato |

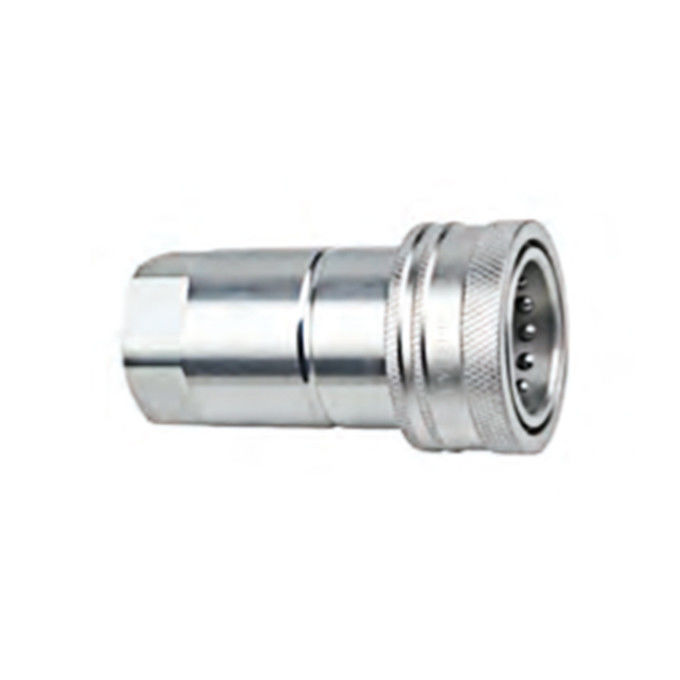

Femmina (Presa)
| Dimensione del corpo | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

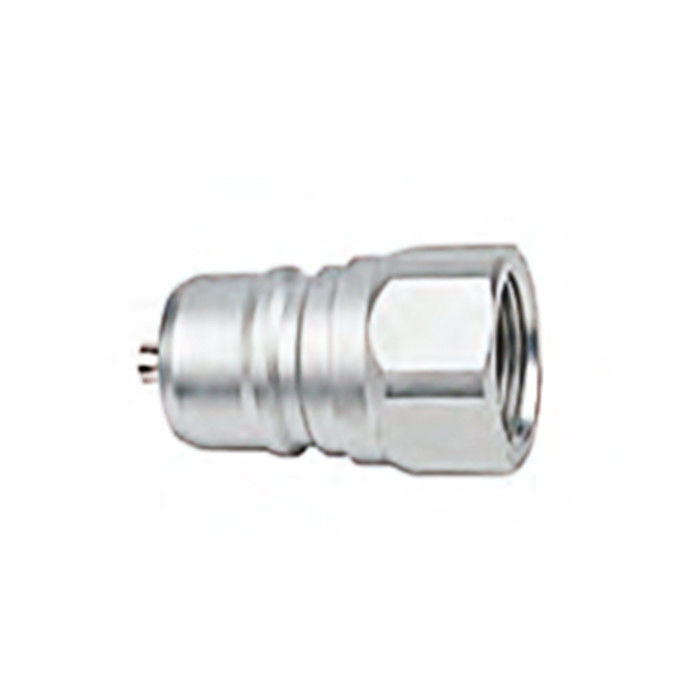

Maschio (Spina)
| Dimensione del corpo | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Utilizzare il grafico dall'immagine di riferimento con esclusione di responsabilità: Fluido di prova: Olio-200 SUS. La curva mostrata è rappresentativa per la serie LSQ-ISOA.
Perché scegliere CB-ISOA rispetto ai raccordi ISO-A standard in acciaio al carbonio come CB-SP-10M-3?
| Aspetto di confronto | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Design della valvola | Otturatore aggiornato (resistente agli urti) | Otturatore standard |
| Rivestimento superficiale | Cromato | Zincato |
| Stabilità del flusso | Superiore sotto impulso | Moderata |
| Fascia di prezzo | Leggermente superiore | Più conveniente |
| Ideale per | Sistemi ad alto rendimento, soggetti a impatto | Uso idraulico generale |
Richiedi un preventivo o una scheda tecnica
Hai bisogno di aiuto per selezionare l'accoppiamento ISO-A giusto per la tua applicazione? Contatta il nostro team per ricevere specifiche dettagliate del prodotto, diagrammi di flusso o file CAD.
