Name: Accoppiamento rapido in acciaio inossidabile Cb-spm-10f-a-iso-7241-a con attacco Parker 6600 maschio e femmina
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPM-10F-A
Availability: InStock

Casa. > prodotti > accoppiamenti rapidi idraulici >

Accoppiamento rapido in acciaio inossidabile Cb-spm-10f-a-iso-7241-a con attacco Parker 6600 maschio e femmina

Accoppiamento rapido cb-spm-10f-a

Accoppiamento rapido ISO 7241-A

Accoppiamento rapido in acciaio inossidabile

Luogo di origine:

Cina

Marca:

carterberg

Certificazione:

IATF16949

Numero di modello:

CB-SPM-10F-A

Contattaci

Chiedi un preventivo

Accoppiamento rapido in acciaio inossidabile Cb-spm-10f-a-iso-7241-a con attacco Parker 6600 maschio e femmina

Dettagli del prodotto

Tipo:

ISO 7241A

Materiale:

acciaio zincato, acciaio inossidabile

Dimensione:

1/4'-1'

Pressione nominale:

fino a 2900 PSI ((20 MPa)

Materiali di tenuta:

NBR (standard), Viton, EPDM (facoltativo)

Connessione:

Spina ed incavo

Valvole:

Palla / Bambola

Scambio:

Compatibile con Parker 6600, Faster ANV, Stucchi serie A, ecc.

Evidenziare:

Accoppiamento rapido cb-spm-10f-a

Accoppiamento rapido ISO 7241-A

Accoppiamento rapido in acciaio inossidabile

Termini di pagamento e spedizione

Quantità di ordine minimo

Negoziazione

Prezzo

Negoziabile

Imballaggi particolari

Cartucce

Tempi di consegna

7-20 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione

5000~20000 pc/month

Prodotti correlati

Coperture di polvere di plastica per accoppiamenti rapidi della serie CB-PD

Ottieni il miglior prezzo

Cappucci e tappi per polveri metalliche per accoppiamenti idraulici veloci CB-KZE-BC

Ottieni il miglior prezzo

CB-205 Accoppiatore rapido idraulico ISO5675 – Manicotto a doppio effetto per edilizia e silvicoltura

Ottieni il miglior prezzo

Accoppiamento rapido idraulico CB-Q/ZB275 con filettatura - Push-Pull manuale per applicazioni a bassa pressione

Ottieni il miglior prezzo

Contattaci

86-021-37214610

Contattaci ora

Descrizione del prodotto

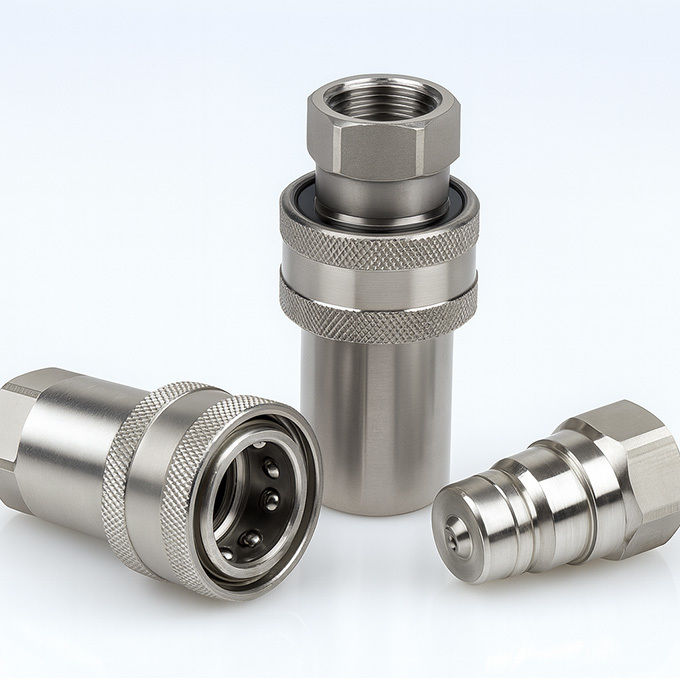

Set di accoppiamento rapido idraulico in acciaio inossidabile CB-SPM-10F-A ISO 7241-A

L'accoppiamento rapido idraulico CB-SPM-10F-A è una soluzione in acciaio inossidabile di alta qualità progettata per resistere a fluidi corrosivi, temperature estreme e sistemi idraulici esigenti.

Pienamente conforme a ISO 7241- A, questo modello presenta una valvola a otturatore a doppia chiusura, un meccanismo di bloccaggio a sfera e un corpo in acciaio inossidabile 316 lavorato con precisione, che lo rende ideale per applicazioni marine, chimiche e alimentari.

A differenza degli accoppiatori standard in acciaio al carbonio, il CB-SPM-10F-A è costruito per ambienti in cui la resistenza all'ossidazione, alla degradazione chimica e ai cicli termici non è negoziabile.

Caratteristiche principali e vantaggi

• Costruzione interamente in acciaio inossidabile 316

Resistente alla corrosione, con pressione nominale e sicuro per ambienti aggressivi, tra cui acqua di mare, prodotti chimici e sistemi sterilizzati.

• Design a otturatore a doppia chiusura

Riduce al minimo la fuoriuscita di fluido durante la disconnessione e garantisce un funzionamento pulito e senza perdite.

• Meccanismo di bloccaggio a sfera

Fornisce un bloccaggio sicuro e resistente alle vibrazioni anche sotto carichi dinamici.

• Innesto a spinta

Consente un funzionamento intuitivo e veloce. La valvola si apre automaticamente una volta accoppiata.

• Capacità ad alta temperatura

Viene fornito di serie con guarnizioni Viton®, che consentono un funzionamento sicuro da -20°C a +200°C.

• Opzioni di compatibilità filettatura

Disponibile con filettature BSPP (G), NPT e metriche per adattarsi ai sistemi legacy in tutto il mondo.

• Intercambiabile

Progettato per la piena compatibilità con le serie Parker 6600, Faster ANV, Hansen HA 15000 e Aeroquip 5600.

Specifiche tecniche

Dimensione (pollici)	Diametro nominale (mm)	Pressione massima (PSI)	Portata nominale (GPM)	Intervallo di temperatura (°C)	Opzioni filettatura
1/4"	6.3	2000	3	-20 ~ +200	G1/4, NPT1/4
3/8"	10	2000	6	-20 ~ +200	G3/8, NPT3/8
1/2"	12.5	1500	12	-20 ~ +200	G1/2, NPT1/2
3/4"	20	1500	28	-20 ~ +200	G3/4, NPT3/4
1"	25	1000	50	-20 ~ +200	G1, NPT1
1-1/4"	30	1000	88	-20 ~ +200	G1-1/4
1-1/2"	40	1000	220	-20 ~ +200	G1-1/2
2"	50	1000	240	-20 ~ +200	G2

Panoramica dimensionale

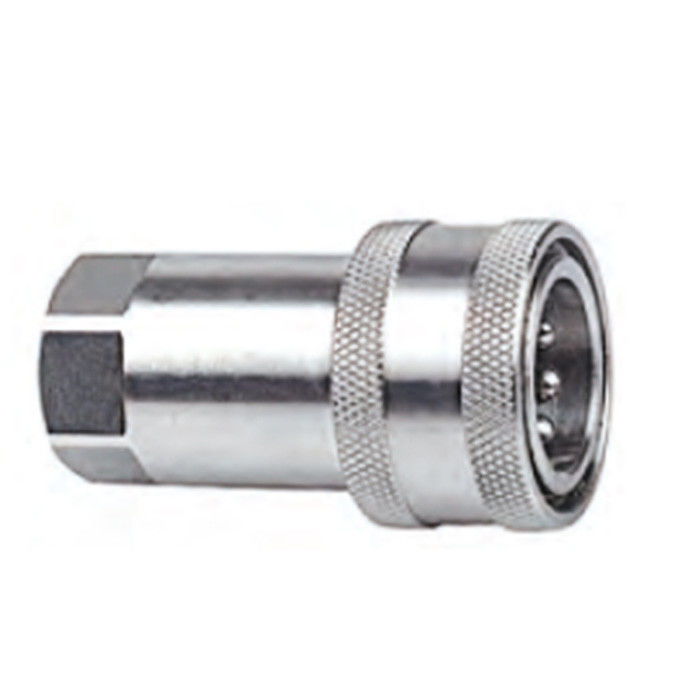

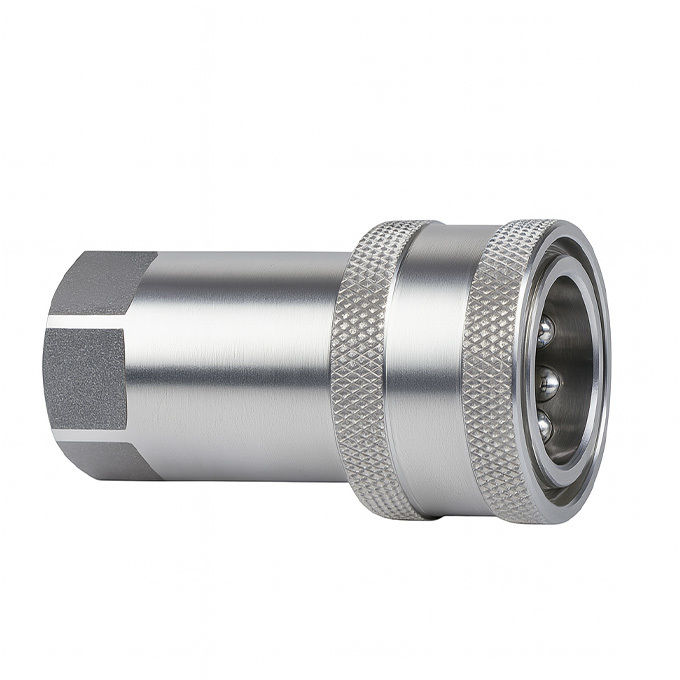

Femmina (Presa)

Accoppiamento rapido in acciaio inossidabile Cb-spm-10f-a-iso-7241-a con attacco Parker 6600 maschio e femmina 0

Dimensione corpo	PARTNO.	LS	Φ D	HEX1	A	T
1/4"	CB-S2M-10F-A	50	26	19	13	G1/4 NPT1/4
3/8"	CB-S3M-10F-A	56	31.5	22	14	G3/8 NPT3/8
1/2"	CB-S4M-10F-A	66	38.5	27	16	G1/2 NPT1/2
3/4"	CB-S6M-10F-A	80	48	34	18	G3/4 NPT3/4
1"	CB-S8M-10F-A	94	56	41	21	G1 NPT1
1-1/4"	CB-S10M-10F-A	117	69.5	50	25	G1-1/4 NPT1-1/4
1-1/2"	CB-S12M-10F-A	133	84	60	27	G1-1/2 NPT1-1/2
2"	CB-S16M-10F-A	165	99	75	26	G2 NPT2

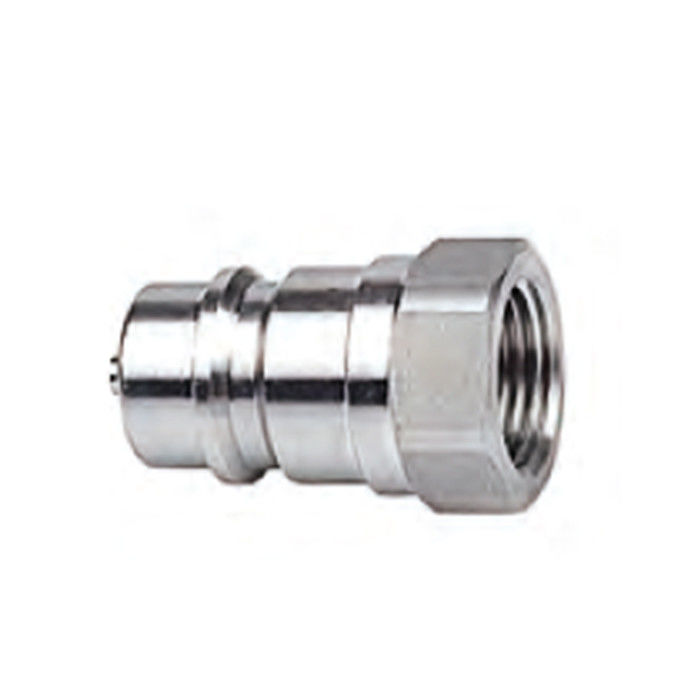

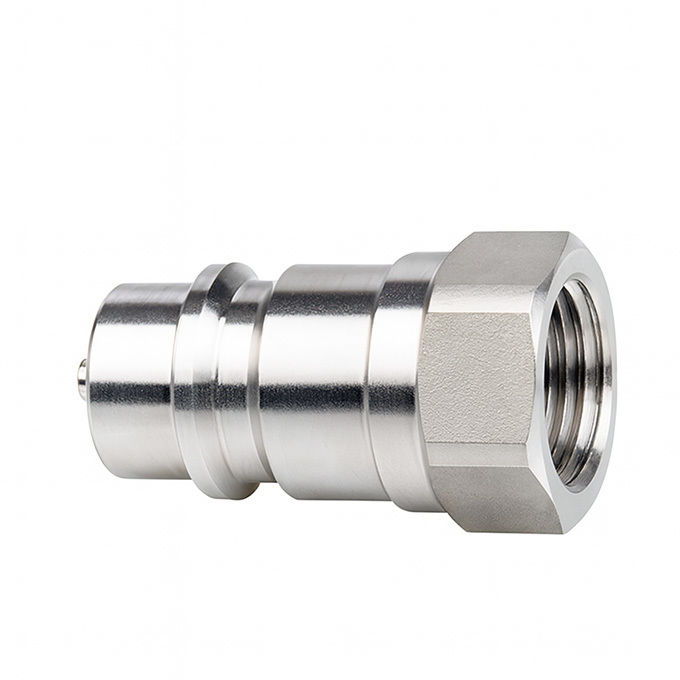

Maschio (Spina)

Accoppiamento rapido in acciaio inossidabile Cb-spm-10f-a-iso-7241-a con attacco Parker 6600 maschio e femmina 1

Dimensione corpo	PARTNO.	LP	d	C	HP	A	T
1/4"	CB-P2M-10F-A	35.5	11.8	15	19	13	G1/4 NPT1/4
3/8"	CB-P3M-10F-A	36.5	17.3	21.4	22	14	G3/8 NPT3/8
1/2"	CB-P4M-10F-A	43.5	20.5	27	27	16	G1/2 NPT1/2
3/4"	CB-P6M-10F-A	57	29	28	35	18	G3/4 NPT3/4
1"	CB-P8M-10F-A	59.5	34.3	36	41	21	G1 NPT1
1-1/4"	CB-P10M-10F-A	75	45	46	50	25	G1-1/4 NPT1-1/4
1-1/2"	CB-P12M-10F-A	83.5	55	52	60	27	G1-1/2 NPT1-1/2
2"	CB-P16M-10F-A	105	65	64	75	26	G2 NPT2

Prestazioni di flusso

La serie CB-SPM-10F-A offre portate affidabili con una minima caduta di pressione, anche in caso di cicli continui. Il grafico sopra illustra il flusso rispetto alla caduta di pressione con olio a 30 cSt, in base agli standard di test ISO 7241-A.

Le dimensioni maggiori (da 1-1/4” a 2”) mantengono l'efficienza del flusso anche a livelli di GPM elevati.

Applicazioni

Il CB-SPM-10F-A è progettato per sistemi idraulici esposti a rischi di corrosione, shock termico o contaminazione:

• Idraulica marina: Ambienti di acqua salata e attrezzature sul ponte

• Impianti di trattamento chimico: Esposizione ad acidi, solventi e fluidi industriali

• Alimenti e bevande: Pulibilità e conformità dei materiali

• Operazioni nel settore petrolifero e del gas: Ambienti esterni difficili con problemi di compatibilità dei fluidi

• Silvicoltura e agricoltura: Quando fertilizzanti, acidi organici o umidità creano rischi di corrosione

• Sistemi di test ad alta temperatura: Dove gli accoppiatori a base di NBR si degradano prematuramente

Opzioni disponibili

• Guarnizioni FKM/FPM opzionali per prodotti chimici estremi

• Configurazioni per montaggio a pannello (dimensione 1/2”)

• Adattatori filettati personalizzati o conversioni metriche

• Tappi parapolvere in acciaio inossidabile o polimero

Contattaci per richiedere un disegno, un controllo di compatibilità chimica o un rapporto sulla resistenza alla corrosione.

Invito all'azione

Sei pronto per passare a una soluzione idraulica in acciaio inossidabile che duri?
Richiedi un preventivo ora o chatta con i nostri ingegneri per trovare la configurazione giusta per il tuo sistema.
