Luogo di origine:
Cina
Marca:
carterberg
Certificazione:
IATF16949
Numero di modello:
CB-SPL-10F
IlCB-SPL-10F accoppiamento veloce idraulicoè progettato in piena conformità con laISO 7241-1 Astandard internazionale, che offre una soluzione sicura e ad alte prestazioni per il collegamento dei fluidi nei moderni sistemi idraulici.Con una robusta carrozzeria in acciaio zincato e dotata di un meccanismo di blocco a sfera e di doppie valvole di chiusura, questa serie garantiscedisconnessione sicura e priva di perditein condizioni difficili.
Dimostrato attraversomacchine agricole, attrezzature per lavori pubblici e circuiti idraulici industriali, CB-SPL-10F rappresenta un sostituto affidabile di accoppiatori riconosciuti a livello mondiale comeHansen H-15000, Parker 6600 e Faster ANV.
| Dimensione ISO | Diametro nominale (mm) | Pressione di lavoro massima (bar/psi) | Flusso @ ∆p 1 bar (l/min) | Spargimento (ml) | Opzioni di thread | Intervallo di temperatura (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 ′′ | 6.3 | 315 / 4565 | 6.3 | 0.35 | G / NPT | -20°C a +100°C / +200°C |
| 3/8 | 10 | 315 / 4565 | 10 | 1.5 | G / NPT | -20°C a +100°C / +200°C |
| 1/2 ¢ | 12.5 | 250 / 3625 | 12.5 | 2.6 | G / NPT | -20°C a +100°C / +200°C |
| 3/4 ′′ | 20 | 250 / 3625 | 20 | 8.5 | G / NPT | -20°C a +100°C / +200°C |
| 1 ¢ | 25 | 200 / 2900 | 25 | 13 | G / NPT | -20°C a +100°C / +200°C |

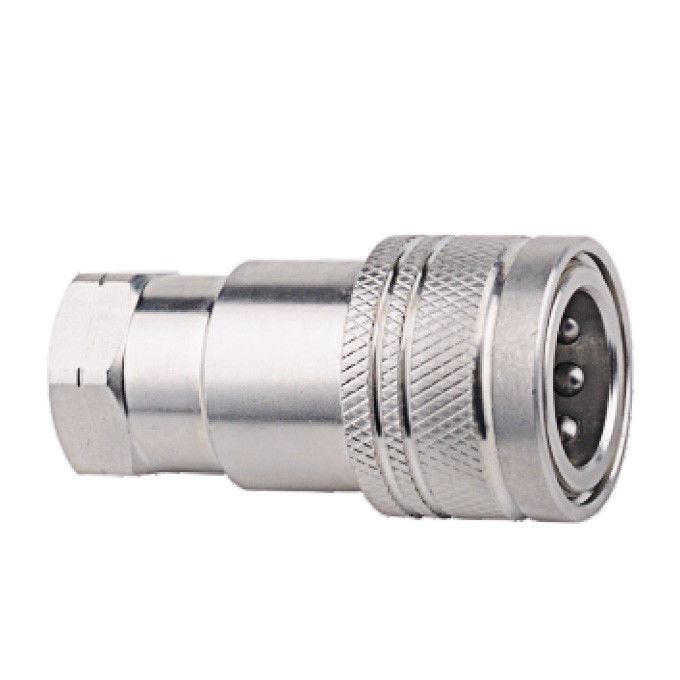

Femmina (Socket)
| Dimensione del corpo | Partenariato. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2L-10F | 50 | 26 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3L-10F | 60 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-S4L-10F | 68 | 39 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-S6L-10F | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 |
| 1" | CB-S8L-10F | 99.5 | 53 | 41*6 | 21 | G1 Trattato di non proliferazione |
| 1-1/4" | CB-S10 litri-10F | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12 litri-10F | 127.5 | 84.5 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16L-10F | 158 | 99 | 75*6 | 26 | G2 NPT2 |

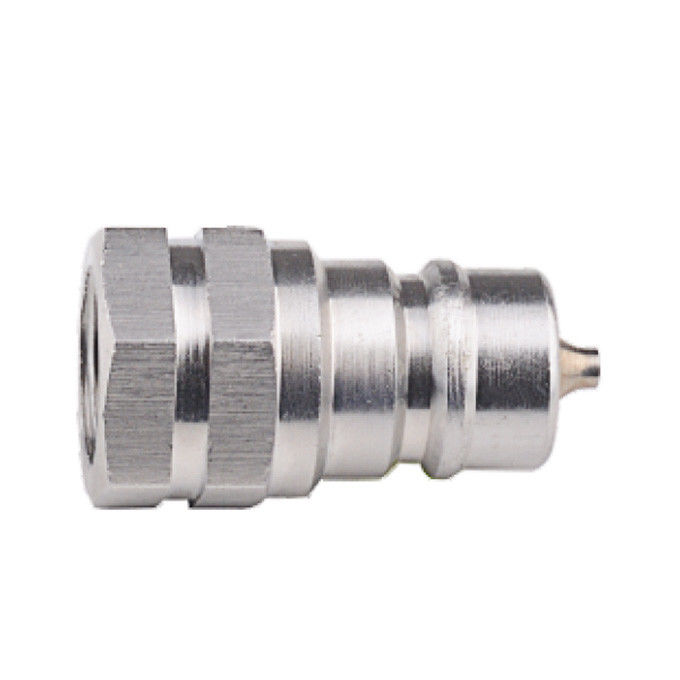

Maschio (Plug)
| Dimensione del corpo | Partenariato. | LP | C | HP | A | T |
| 1/4" | CB-P2L-10F | 35.5 | 15 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3L-10F | 42 | 26.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-P4L-10F | 46 | 26.5 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-P6L-10F | 54 | 28 | 34*6 | 18 | G3/4 NPT3/4 |
| 1" | CB-P8L-10F | 65.5 | 35 | 41*6 | 21 | G1 Trattato di non proliferazione |
| 1-1/4" | CB-P10L-10F | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12L-10F | 78 | 51 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16L-10F | 98 | 61 | 75*6 | 26 | G2 NPT2 |
Curve di caduta di pressione CB-SPL-10Fsono basate sulle condizioni di norma ISO 7241-A utilizzando olio idraulico a 30 cSt a 40°C.
Per le curve di portata a grandezza naturale, i disegni CAD dimensionali e i confronti delle perdite di fluido,visitare la pagina di dettaglio tecnico CB-SPL-10F.
| Modello Carterberg | Parker. | Più veloce. | Aeroquip | Hansen |
|---|---|---|---|---|
| CB-SPL-10F | 6600 | ANV | FD56 / 5600 | H-15000 |
Per una ripartizione dettagliata della geometria delle valvole e della compatibilità tra le diverse marche,esplorare la guida CB-SPL-10F per lo scambio e la sostituzione
