1/8" CB-1 Serie Acciaio inossidabile 303 Tipo chiuso Accoppiamento veloce idraulico

Se siete alla ricerca di un modello diverso o di più dimensioni di attacchi ISO 7241-B, potete consultare la nostra gamma completa di prodotti qui:Visualizzazione della serie ISO 7241-B

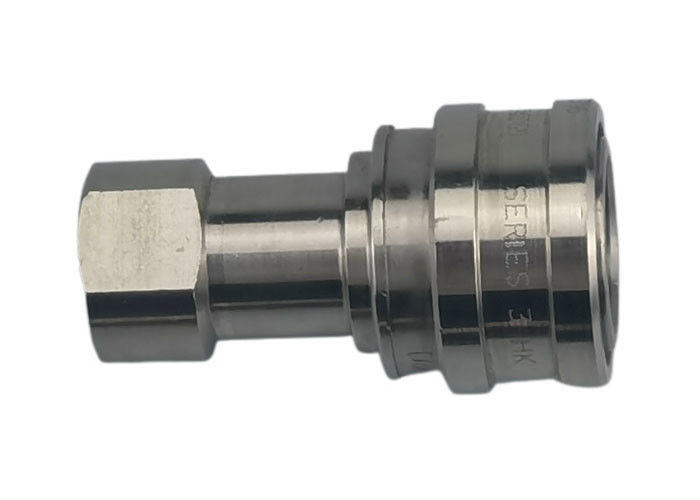

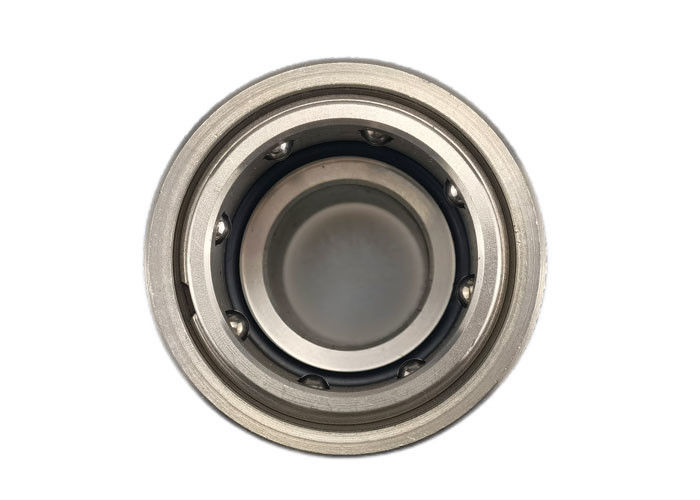

1/8" CB-1 Serie acciaio inossidabile 303 accoppiamento veloce idraulico di tipo chiuso

Come funzionano gli accoppiatori veloci idraulici?

Caratteristiche

1. Le valvole a poppet si aprono automaticamente quando sono accoppiate entro la pressione di lavoro nominale per mantenere il flusso rapidamente.
2. Le parti critiche sono indurite per la durata.
3. Compatibile con la serie PARKER 60, la serie FASTER HNV, la serie AEROQUIP FD45 e la serie HANSEN HK.
4.

CB-SPL-1FG/ CB-SPM-1FG sono utilizzati in macchinari da costruzione, applicazioni idrauliche.Questi accoppiamenti a doppio spegnimento possono essere trovati ovunque le linee di trasferimento dei fluidi debbano essere collegate e scollegate per il funzionamento o la manutenzione delle apparecchiature, e una perdita di liquidi è indesiderabile.

Materiali standard

• Acciaio inossidabile
• Sigilli: NBR, Viton, EPDM

1. Dimensione del corpo	Partenariato.	Filtro	A	B	Attraverso i piatti
   1/8"	CB-S1L-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1L-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2L-1FG	4/4-19	2.26	1.17	0.75
   1/4"	CB-S2L-1FN	4/4-18	2.26	1.17	0.75
   3/8"	CB-S3L-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3L-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4L-1FG	1/8 - 14	2.96	1.86	1.13
   1/2"	CB-S4L-1FN	1/8 - 14	2.96	1.86	1.13
   3/4"	CB-S6L-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6L-1FN	3/4-14	3.48	2.22	1.31
   1"	CB-S8L-1FG	1 - 11	4.13	2.61	1.75
   1"	CB-S8L-1FN	1 - 11	4.13	2.61	1.75



   Dimensione del corpo	Partenariato.	Filtro	C	D	E	HEX
   1/8"	CB-P1L-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1L-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2L-1FG	4/4-19	1.52	0.87	0.56	0.75
   1/4"	CB-P2L-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3L-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3L-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4L-1FG	1/8 - 14	2.03	1.30	0.76	1.13
   1/2"	CB-P4L-1FN	1/8 - 14	2.03	1.30	0.76	1.13
   3/4"	CB-P6L-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6L-1FN	3/4-14	2.36	1.52	0.71	1.31
   1"	CB-P8L-1FG	1 - 11	2.85	1.88	0.97	1.63
   1"	CB-P8L-1FN	1 - 11	2.85	1.88	0.97	1.63
