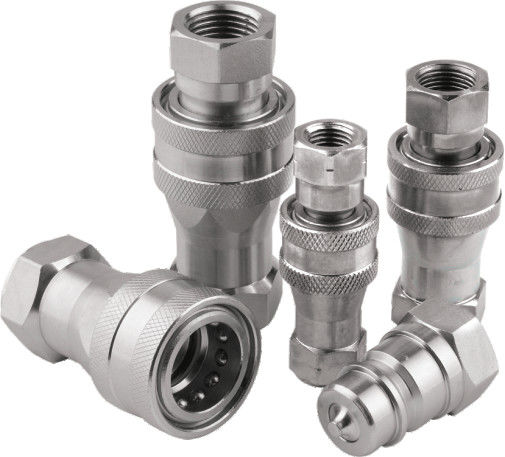

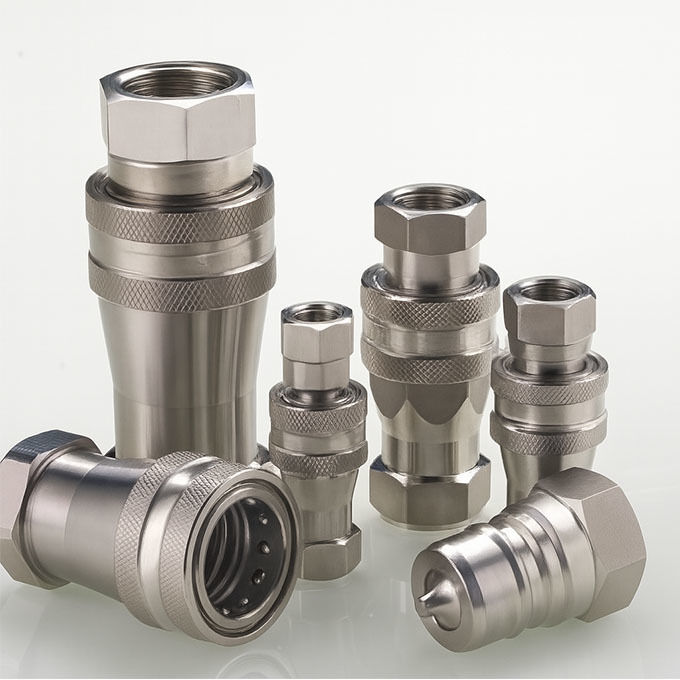

Accoppiatore rapido idraulico in acciaio inossidabile CB-SPM-10F (1" femmina, ISO 7241-A)
Il CB-SPM-10F è un accoppiatore rapido idraulico femmina da 1 pollice progettato e prodotto secondo lo standard internazionale ISO 7241-A.Costruito con un corpo in acciaio inossidabile (SUS304 o SUS316) e una valvola di intercettazione a fungo, fornisce un collegamento affidabile e a tenuta stagna in sistemi idraulici ad alta pressione.
Questo modello è ampiamente utilizzato in attrezzature mobili, circuiti idraulici OEM e ambienti corrosivi dove prestazioni, compatibilità e facilità di manutenzione sono essenziali.
Cerchi la gamma completa di accoppiatori ISO 7241-A?
Caratteristiche principali
• Adattamento standardizzato – Intercambiabile con Parker 6600, Faster ANV, Aeroquip 5600 e serie Hansen HA.
• Design della valvola robusto – Il meccanismo interno della valvola a fungo fornisce l'intercettazione automatica durante la disconnessione.
• Resistenza alla corrosione – Acciaio inossidabile SUS304 o SUS316 disponibile, ideale per applicazioni impegnative.
• Grande portata 1” – Gestisce volumi e livelli di pressione maggiori nei sistemi idraulici da 1”.
• Opzioni filettatura multiple – Filettature G (BSP), NPT e BSPP disponibili su richiesta.
• Opzioni guarnizioni – Guarnizioni NBR standard, con FKM (Viton) o EPDM opzionali.
Costruzione tecnica

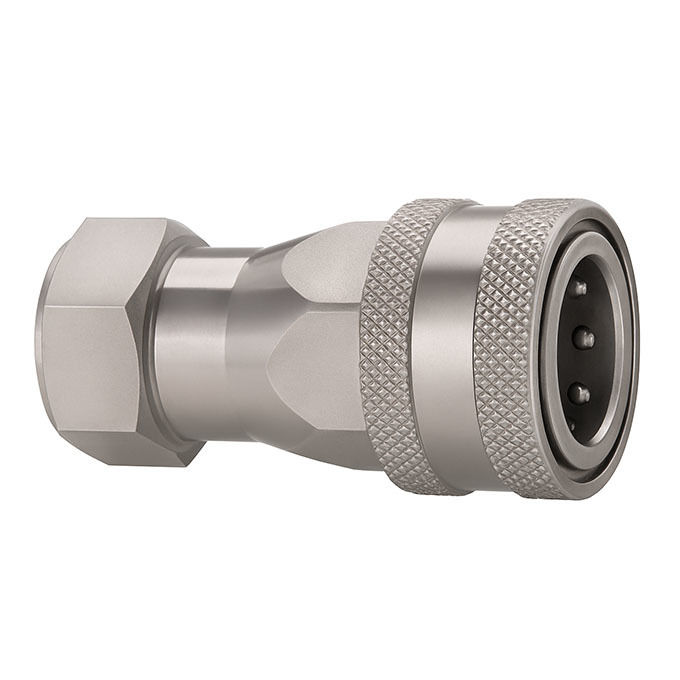

Il CB-SPM-10F presenta un corpo femmina con un manicotto zigrinato integrato per il collegamento e la disconnessione manuali. Internamente, una valvola a fungo caricata a molla assicura l'intercettazione sicura per prevenire la perdita di fluido e la contaminazione durante lo scollegamento.
Questo modello supporta pressioni di esercizio fino a 3000 PSI (a seconda delle dimensioni del sistema) ed è adatto sia per sistemi statici che mobili che richiedono una manutenzione rapida e tempi di inattività ridotti.
Panoramica dimensionale
Femmina (Presa)
| Dimensione corpo |
PARTNO. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

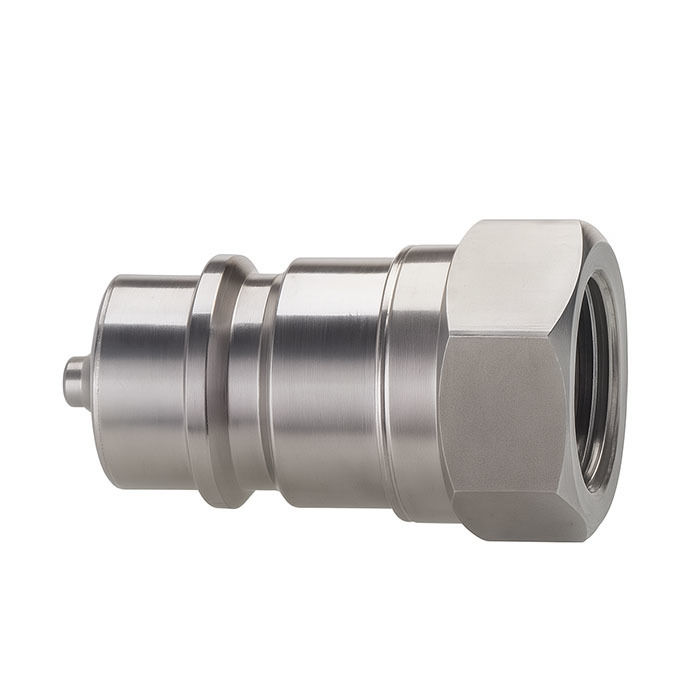

Maschio (Spina)
| Dimensione corpo |
PARTNO. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Guida alla selezione di materiali e guarnizioni
SUS304 – Protezione dalla corrosione conveniente
SUS316 – Maggiore resistenza all'acqua salata, agli agenti chimici e alle condizioni atmosferiche estreme
Guarnizioni:
• NBR: oli idraulici per uso generale
• FKM (Viton): alte temperature, fluidi sintetici
• EPDM: sistemi acqua-glicole, esteri fosfati
Queste combinazioni consentono agli ingegneri di configurare CB-SPM-10F per ambienti specifici, come offshore, agricoltura o miniere.
Tabella di compatibilità
| Modello Carterberg |
Parker |
Faster |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Assicurarsi della compatibilità della filettatura e della configurazione di tenuta quando si sostituiscono gli accoppiatori esistenti.
Applicazioni
• Escavatori e pale gommate
• Attacchi forestali
• Macchinari per miniere sotterranee
• Unità di potenza idraulica
• Irrigatrici agricole
Questo modello è spesso selezionato da tecnici di manutenzione e ingegneri OEM che necessitano di un accoppiatore standard globale robusto, di facile manutenzione e compatibile tra marchi.
Domande frequenti (FAQ)
D: CB-SPM-10F è compatibile con la serie Parker 6600?
R: Sì. Corrisponde alle dimensioni e alle prestazioni funzionali, inclusa la struttura della valvola e l'azione di bloccaggio.
D: Qual è la differenza tra le versioni SUS304 e SUS316?
R: SUS316 offre una maggiore resistenza alla corrosione per l'uso in ambienti marini, chimici o all'aperto.
D: Quale guarnizione dovrei usare?
R: NBR è adatto alla maggior parte dei sistemi; utilizzare FKM per temperature più elevate o EPDM per fluidi a base d'acqua.
