Luogo di origine:
Cina
Marca:
carterberg
Certificazione:
IATF16949
Numero di modello:
CB-Q/ZB275

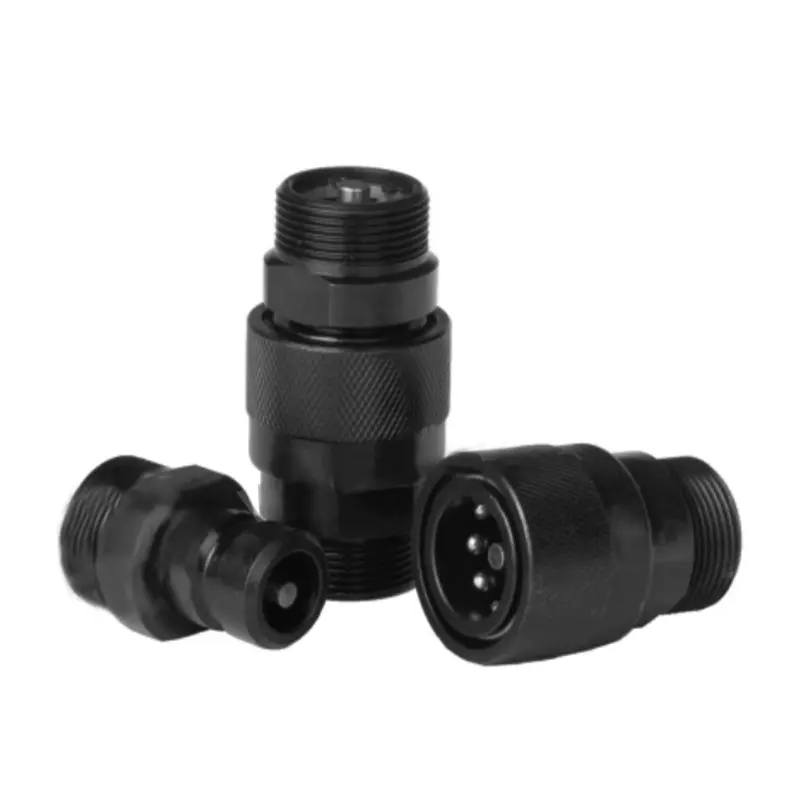

Accoppiamento rapido idraulico filettato CB-Q/ZB275 – Manuale Push-Pull per applicazioni a bassa pressione
L'accoppiamento rapido idraulico filettato manuale push-pull CB-Q/ZB275 garantisce collegamenti rapidi e senza perdite per sistemi idraulici a bassa pressione. Progettato per la durata, presenta una costruzione in acciaio/acciaio inossidabile e la chiusura automatica della valvola per prevenire fuoriuscite. Ideale per attrezzature agricole, edili e mobili, questo accoppiamento supporta pressioni moderate e un uso frequente. Il suo meccanismo di bloccaggio a manicotto ergonomico semplifica il funzionamento, migliorando l'efficienza nelle applicazioni di trasferimento di fluidi. Affidabile, soddisfa gli standard industriali per la sicurezza e le prestazioni.
| Dimensione corpo (in) | M16*1.5 | M22*1.5 | M27*1.5 | M30*1.5 | M36*1.5 | M42*1.5 | M52*2 | M60*2 | M68*2 |
| Codice | DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Acciaio | 34.5 | 34.5 | 34.5 | 27.6 | 27.6 | 27.6 | 20.7 | 13.8 | 13.8 |
| Acciaio inossidabile | 13.8 | 13.8 | 10.4 | 10.4 | 7 | 7 | 7 | 7 | 7 |
| Intervallo di temperatura (NBR) | -20℃ ~ +100℃ | ||||||||
| CODICE ARTICOLO | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T |
| CB-Q/ZB275-DN6T-SP | 67 | 44 | 40 | 18 | 28 | 13 | 19 | 19 | M16*1.5 M14*1.5 |
| CB-Q/ZB275-DN8T-SP | 69 | 46 | 41 | 19 | 30 | 16 | 22 | 22 | M22*1.5 M18*1.5 |
| CB-Q/ZB275-DN10T-SP | 78 | 52 | 46 | 22 | 35 | 19 | 27 | 27 | M27*1.5 |
| CB-Q/ZB275-DN15T-SP | 87 | 56 | 52.5 | 24 | 39.5 | 22 | 30 | 30 | M30*1.5 |
| CB-Q/ZB275-DN20T-SP | 97 | 65 | 58.5 | 29 | 48 | 28 | 36 | 36 | M36*2 |
| CB-Q/ZB275-DN25T-SP | 109 | 73 | 65.5 | 31 | 55 | 35 | 46 | 46 | M42*2 |
| CB-Q/ZB275-DN32T-SP | 129 | 84 | 79 | 36 | 64.5 | 32 | 55 | 55 | M52*2 |
| CB-Q/ZB275-DN40T-SP | 145 | 93 | 89.5 | 39.5 | 78 | 51 | 65 | 65 | M60*2 |
| CB-Q/ZB275-DN50T-SP | 156 | 99 | 96.5 | 41 | 82 | 55 | 70 | 70 | M68*2 |
