Name: Cb Sp 1f Iso 7241 B Accoppiamento Rapido Idraulico Intervallo di Temperatura in Base al Materiale della Guarnizione
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-1F
Availability: InStock

Casa. > prodotti > accoppiamenti rapidi idraulici >

Cb Sp 1f Iso 7241 B Accoppiamento Rapido Idraulico Intervallo di Temperatura in Base al Materiale della Guarnizione

accoppiamento rapido idraulico cb sp 1f

accoppiamento rapido idraulico cb sp

accoppiamento rapido idraulico iso 7241 b

Luogo di origine:

Cina

Marca:

Carterberg

Certificazione:

IATF16949

Numero di modello:

CB-SP-1F

Contattaci

Chiedi un preventivo

Cb Sp 1f Iso 7241 B Accoppiamento Rapido Idraulico Intervallo di Temperatura in Base al Materiale della Guarnizione

Dettagli del prodotto

tipo:

accoppiamento rapido idraulico

Serie:

ISO 7241-B

Dimensione:

1/8" - 2"

Materiale:

acciaio al carbonio, ottone, acciaio inossidabile 303/316

Pressione nominale:

Fino a 5000 PSI

Tasso di flusso:

Fino a 200 gpm

Materiali della guarnizione:

Buna-N, Neoprene, EPDM, FKM

Intervallo di temperatura:

a base di materiale di foca

Evidenziare:

accoppiamento rapido idraulico cb sp 1f

accoppiamento rapido idraulico cb sp

accoppiamento rapido idraulico iso 7241 b

Termini di pagamento e spedizione

Quantità di ordine minimo

Negoziazione

Prezzo

Negoziabile

Imballaggi particolari

Cartucce

Tempi di consegna

7-20 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union

Capacità di alimentazione

5000~20000 pc/month

Prodotti correlati

di cilindrata inferiore o uguale a 50 cm3

Ottieni il miglior prezzo

di cilindrata inferiore o uguale a 10 mm

Ottieni il miglior prezzo

raccordi-rapidi-idraulici-filettati-cb-sps-3fn-fd86

Ottieni il miglior prezzo

di cilindrata inferiore o uguale a 50 mm

Ottieni il miglior prezzo

Contattaci

86-021-37214610

Contattaci ora

Descrizione del prodotto

CB-SP-1F ISO 7241-B Accoppiamento veloce idraulico

L'accoppiamento rapido CB-SP-1F di Carterberg è una soluzione universale progettata per soddisfare i requisiti dimensionali della serie B della norma ISO 7241-1.Progettato per sistemi di trasferimento di fluidi standard in agricoltura, edilizia e industria in generale, questo modello combina una valvola a poppet auto sigillatrice con una robusta struttura a chiusura a sfera, fornendo connessioni idrauliche sicure, pulite ed efficienti.

Questa SKU rappresenta l'opzione standard e più ampiamente compatibile nella serie Carterberg ISO B che la rende la prima scelta per applicazioni idrauliche di uso generale.

Caratteristiche chiave

• Completamente conforme alle dimensioni di interscambio ISO 7241-B

• Valvole a poppet auto sigillatrici: eccellente tenuta sotto pressione alta e bassa

• Meccanismo di chiusura a sfera: chiusura sicura e maneggevole

• progettato per una connessione/disconnessione pulita senza perdita di liquido

• Supporta una varietà di materiali di tenuta (Buna-N,Neoprene,EPDM,FKM)

• Ampia gamma di configurazioni e dimensioni di filo

• Compatibile con le varianti in acciaio, ottone e acciaio inossidabile

Compatibilità del materiale e opzioni di sigillo

CB-SP-1F è disponibile in molteplici strutture materiali (ad esempio acciaio al carbonio, ottone, acciaio inossidabile 303/316) e supporta diversi materiali di tenuta di livello industriale:

Materiale del sigillo	Temperatura massima
Buna-N	-40°C a + 121°C
Neoprene	-54°C a +100°C
EPDM	-54°C a +149°C
FKM	-29°C a +204°C

Questa flessibilità permette al CB-SP-1F di adattarsi a diversi fluidi e condizioni ambientali, che si tratti di oli minerali, composti sintetici o aria compressa.

Specifiche tecniche

Dimensione (pollici)	Pressione nominale (psi)	Flusso (gpm)
1/8"	4000	0.8
1/4"	5000	3
3/8"	4000	6
1/2"	5000	12
3/4"	4000	26
1"	4000	50
1-1/4"	2900	76
1-1/2"	2175	99
2"	1450	200

Intervallo di temperatura: a base di materiale di foca

Montaggio: filettato (BSPP / NPT / SAE)

Prodotto visivo e dimensioni

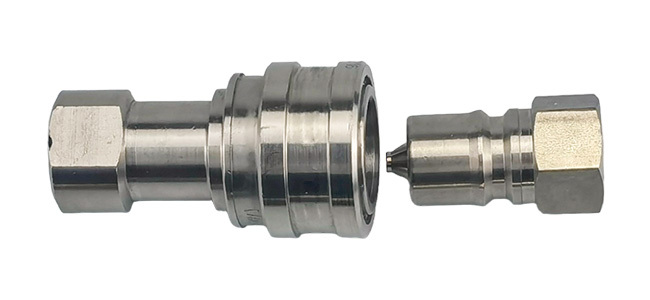

• Set di prese e prese accoppiate

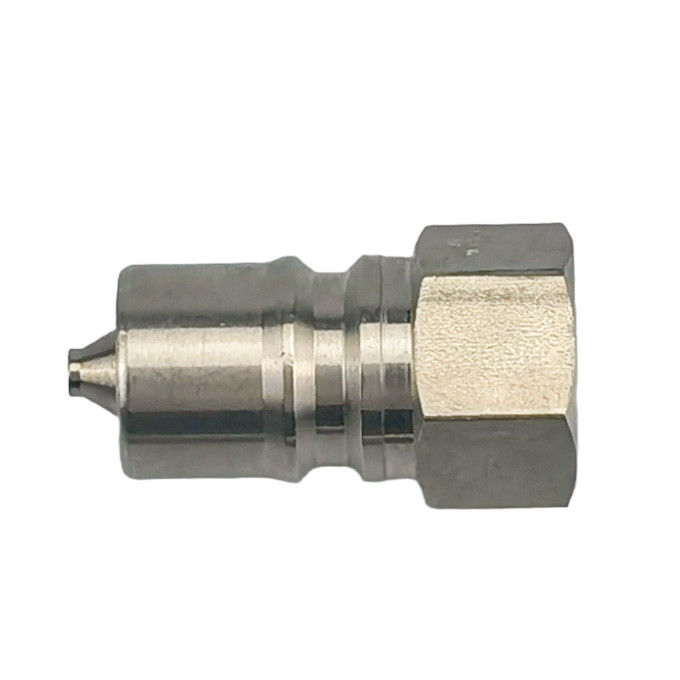

• tappo a filo che mostra la struttura di blocco a sfera

Dimensione del corpo	Partenariato.	Filtro	C	D	E	HEX
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4S-1FG	1/8 - 14	2.03	1.30	0.76	1.13
1/2"	CB-P4S-1FN	1/8 - 14	2.03	1.30	0.76	1.13
3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1"	CB-P8S-1FG	1 - 11	2.85	1.88	0.97	1.63
1"	CB-P8S-1FN	1 - 11	2.85	1.88	0.97	1.63

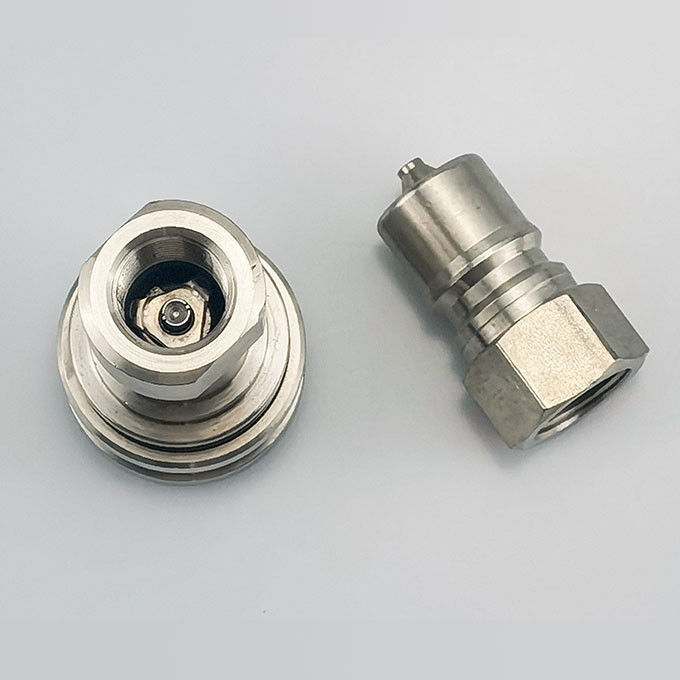

• presa disconnessa che mostra la valvola di poppet

Dimensione del corpo	Partenariato.	Filtro	A	B	Attraverso i piatti
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1/8 - 14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1/8 - 14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1"	CB-S8S-1FG	1 - 11	4.13	2.61	1.75
1"	CB-S8S-1FN	1 - 11	4.13	2.61	1.75

Scenari di applicazione

Il CB-SP-1F è ampiamente utilizzato in:

• cilindri idraulici e apparecchiature mobili

• Spruzzatori e diffusori agricoli

• Strumenti e macchinari per la costruzione

• Sistemi di trasferimento di fluidi industriali

• veicoli di servizio e macchine per il trasporto

È...Intercambiabilità ISO B- ecompatibilità con i media di ampio respirorendere l'apparecchio ideale sia per i progetti OEM che per la sostituzione di manutenzione.

Compatibilità tra marchi

Il CB-SP-1F è completamente intercambiabile con:

• Serie Parker 60

•Serie HNV più veloci

•Aeroquip FD45

•Serie Hansen HK

Per ulteriori informazioni, consultare ilGuida per lo scambio di marchi

Perché scegliere CB-SP-1F?

Motivo	Benefici
Modello standard	Più compatibile tra applicazioni
Sigillazione conforme alla norma ISO	Garantisce prestazioni a perdita zero
Materiali e sigilli adattabili	Personalizzabile per il tuo sistema di fluidi
Intercambiabilità comprovata	Intercambiabilità comprovata

Domande frequenti: acciaio contro inossidabile?

Ti chiedi se usare acciaio, inossidabile o ottone?

La CB-SP-1F consente di decidere in base ai vincoli di fluido operativo e costi ¢ il suo design si adatta a tutte e tre le opzioni di materiale.

• Per impianti ad alta pressione→ Acciaio

• Per liquidi igienici o aggressivi- Sì.Altri prodotti

• Per linee d'aria compressa o di acqua→ Brass

Configuriamo l'accoppiamento

Hai bisogno di aiuto per scegliere il sigillo, il tipo di filo o il materiale giusto?

Ti prego.Contattaci
